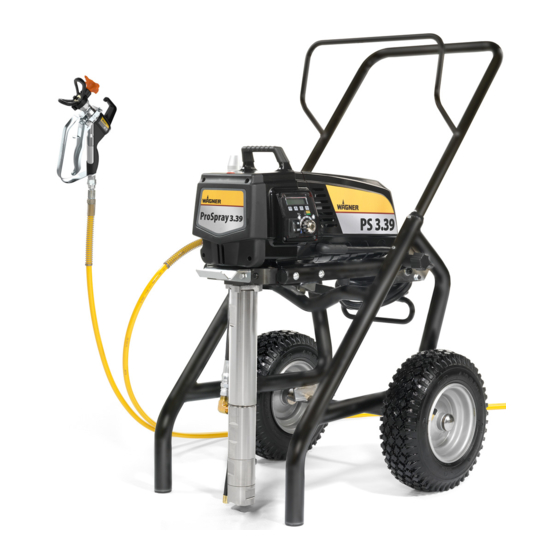

Inhaltszusammenfassung für WAGNER ProSpray 3.39
Seite 1
Airless high-pressure spraying unit Groupe de projection à haute pression Impianto per la verniciatura a spruzzo ad alta pressione Airless Model: 0558008 Original operating manual 0558040 ProSpray 3.39 Ausgabe 7 / 2011 0558 975E Edition Edizione Downloaded from www.Manualslib.com manuals search engine...
Seite 2
Vor allen Arbeiten am Gerät und bei jeder Arbeitspause folgende Regeln beachten: 1. Spritzpistole und Hochdruckschlauch 0 bar druckentlasten. 2. Abzugsbügel der Spritzpistole mit Sicherungshebel sichern. 3. Gerät ausschalten. Achte auf Sicherheit! ProSpray 3.39 Downloaded from www.Manualslib.com manuals search engine...
Temperatur, bei der eine Flüssigkeit so viele Dämpfe • Das gesamte Zubehör muss mindestens für den entwickelt, dass diese sich entzünden können. maximalen Betriebsdruckbereich des Spritzgeräts zugelassen sein. Dazu gehören Spritzdüsen, • Zum Spülen des Geräts immer mit einer möglichst Spritzpistolen, Verlängerungen und Schlauch. niedrigen Druckeinstellung arbeiten. ProSpray 3.39 Downloaded from www.Manualslib.com manuals search engine...
Belastung zu schweren Verletzungen führen. • Gerät wiegt mehr als 36 kg. Muss von drei Personen getragen werden. • Das Gerät niemals unbeaufsichtigt lassen. Kinder oder andere Personen, die mit dem Betrieb des Airless Spritzgeräts nicht vertraut sind, von dem Gerät fern halten. • Einheit beim Betrieb nicht bewegen. • An windigen Tagen nicht im Freien spritzen. ProSpray 3.39 Downloaded from www.Manualslib.com manuals search engine...
Reinigungsmittel durchspülen und reinigen. des Beschichtungsstoffs. Beschichtungsstoffe mit scharfkantigen Zusatzstoffen Diese üben auf Ventile, Hochdruckschlauch, Spritzpistole und Düse eine stark verschleißende Wirkung aus. Die Lebensdauer dieser Teile kann sich dadurch erheblich verkürzen. ProSpray 3.39 Downloaded from www.Manualslib.com manuals search engine...
Siehe Abschnitt 8.3. Wird das Spritzgerät zum Spritzen von Spritzspachtel verwendet, könnte das Entfernen des Einlauffiltersiebes im Fußventil nötig sein. Dadurch wird das ordnungsgemäße Ansaugen des Spritzspachtels ermöglicht. Siehe Abschnitt 8.4. ProSpray 3.39 Downloaded from www.Manualslib.com manuals search engine...
Betriebes alle acht Stunden einmal, um die Farbstufe das Spritzgerät muss repariert oder gewartet zu ölen. werden. Ständige gelbe Anzeige Wenn die Druckanzeige ständig gelb leuchtet, arbeitet das Spritzgerät mit einem Druck zwischen 1,4 MPa (14 bar) und 12 MPa (120 bar). Eine ständige gelbe Druckanzeige bedeutet: • Das Spritzgerät hat die richtige Druckeinstellung zum Versprühen von Beize, Lacken und Mehrfachfarben ProSpray 3.39 Downloaded from www.Manualslib.com manuals search engine...
Unterbrechung aus der Spritzpistole austritt. ≤ 30 mA ausgerüstet sein. 8. Druck erhöhen, Druckregler langsam höher drehen. Spritzbild prüfen, Druck erhöhen bis Zerstäubung Im WAGNER Zubehörprogramm finden Sie mobile einwandfrei ist. Druckregler immer auf die unterste elektrische Personenschutzvorrichtungen, die Sie Stellung bei noch guter Zerstäubung drehen.
Messwerteinheiten PSI, werden durch jede einzelne Betätigung einer Tasten schrittweise um Bar. und MPa um. 25 erhöht/ verringert). Sobald das Wartungszeitintervall eingestellt ist und den Betriebsstunden entspricht, zeigt das Display den Bildschirm ProSpray 3.39 Downloaded from www.Manualslib.com manuals search engine...
Hauptmenüfenster. Wenn Sie den neuen Sicherheitscode falsch eingeben, erscheint auf dem Display wieder die Aufforderung „Enter New Code Number“ [Neue Codenummer eingeben] und der Ablauf beginnt von vorn. Sollten Sie Ihren Sicherheitscode vergessen oder verlegt haben, setzen Sie sich bitte mit dem Wagner Kundendienst in Verbindung. Geben Sie zur Deaktivierung der Sicherheitsfunktion Halten Sie die Spritzpistole senkrecht zur Oberfläche; sonst „1111“ in dem Fenster „Enter New Code wird ein Teil der Auftragsfläche dicker als bei anderen Teilen Number“...
Hochdruckschlauch ausgerüstet. 2. Entlastungsventil schließen, Ventilstellung SPRAY (p Spritzen). Aus Gründen der Funktion, Sicherheit 3. Gerät einschalten ON (EIN). und Lebensdauer nur WAGNER Original- Hochdruckschläuche verwenden. 4. Abzugsbügel an der Spritzpistole ziehen, um restlichen Beschichtungsstoff aus dem Ansaugschlauch, Hochdruckschlauch und der Spritzpistole in einen offenen Behälter zu pumpen.
1. Schutzbügel (1) kräftig nach vorne ziehen. 2. Griff (2) aus dem Pistolengehäuse schrauben. Einsteckfilter (3) herausziehen. 3. Einsteckfilter verstopft oder defekt – ersetzen. Montage 1. Einsteckfilter (3) mit dem längeren Konus in das Pistolengehäuse stecken. 2. Griff (2) in das Pistolengehäuse einschrauben und anziehen. 3. Schutzbügel (1) einrasten. ProSpray 3.39 Downloaded from www.Manualslib.com manuals search engine...
Bringen Sie Control (DESC) zu weit angestiegen ist. Bringen Sie das Spritzgerät zur das Spritzgerät zur Reparatur in eine Vertragswerkstatt von Wagner. Reparatur in eine Vertragswerkstatt von Wagner. Menüfenster High Mechanical Load [Hohe Ueberlastung, Mechanik Menüfenster Check Motor [Motor überprüfen]...
1. Die vier Schrauben im Frontdeckel entfernen, Frontdeckel 10.1 Allgemeine Wartung abnehmen. Die Wartung des Gerätes soll einmal jährlich durch den Wagner- Service durchgeführt werden. Quetschgefahr – nicht mit den Fingern oder 1. Hochdruckschläuche, Geräteanschlussleitung und Stecker Werkzeug zwischen die sich bewegenden Teile auf Beschädigung prüfen.
Entfernen Sie die Vorformwerkzeuge von den 11. Schieben Sie Kolben (6) durch das Ende des oberen oberen und unteren Packungen erst unmittelbar, Gehäuse (2) raus. bevor diese auf dem oberen Gehäuse angebracht werden. ProSpray 3.39 Downloaded from www.Manualslib.com manuals search engine...
26. Setzen Sie den Kolben (6) in das obere Ende des oberen 37. Setzen Sie den Rücklaufschlauch wieder in die Gehäuse (2), durch die untere Packung-Baugruppe (12), Einspannklemme auf dem Siphonrohr ein. 38. Frontdeckel montieren. 11.4 Schaltplan ProSpray 3.39 EMI Filter Blau Netzstecker Kondensatoren Montageplatte...
Olbernhauer Straße 11 09526 Heidersdorf Tel. 03 73 61 / 1 57 07 Telefax 03 73 61 / 1 57 08 Wagner Kontaktnetz Deutschland, im Internet zu finden unter: www.wagner-group.com/profi Europa-Servicenetz J. Wagner GmbH Wagner Spraytech (UK) Ltd. Wagner Spraytech Oberflächentechnik...
Seite 24
The operating instructions state that the following points must always be observed before starting up. Faulty units must not be used. Secure Wagner spray gun using the safety catch on the trigger. 3. Ensure that the unit is properly earthed. The connection must take place through a correctly earthed two-pole and earth socket outlet.
Seite 25
Transportation ..............28 11.2 Inlet and outlet valve ............36 Transportation in vehicle ..........28 11.3 Packings.................37 Painting material setup...........28 11.4 ProSpray 3.39 connection diagram ........38 Textured material setup ..........28 Appendix ...............39 Starting operation ............29 12.1 Selection of tip..............39 High-pressure hose, spray gun and 12.2 Servicing and cleaning of Airless...
Inspect the hose before each use. • Do not use materials with a flashpoint below 21° C (70° F). Flashpoint is the temperature at which a fluid • All accessories must be rated at or above the can produce enough vapors to ignite. maximum operating pressure range of the sprayer. This includes spray tips, guns, extensions, and hose. • Use lowest possible pressure to flush equipment. ProSpray 3.39 Downloaded from www.Manualslib.com manuals search engine...
Under certain circumstances, such forces could result in repetitive strain injury. • Device weighs in excess of 36 kg. Three-person lift is required. • Never leave this equipment unattended. Keep away from children or anyone not familiar with the operation of airless equipment. • Do not move unit while unit is running. • Do not spray on windy days. ProSpray 3.39 Downloaded from www.Manualslib.com manuals search engine...
Coating materials with sharp-edged additional materials These have a strong wear and tear effect on valves, high- pressure hose, spray gun and tip. The durability of these parts cane be reduced appreciably through this. ProSpray 3.39 Downloaded from www.Manualslib.com manuals search engine...
Description of unit Legend for explanatory diagram ProSpray 3.39 1 Spray gun 9 Cart 2 High-pressure hose 10 Relief valve 3 Oil cup for EasyGlide (EasyGlide prevents Lever position vertical – PRIME ( k circulation) increased wear of the packings) Lever position horizontal – SPRAY ( p) 4 Oil level gauge 11 Digital Electronic Spray Control (DESC) 5 Pail hook...
If the sprayer will be used for spraying textured products, removal of the inlet screen in the foot valve may be necessary. This will allow proper priming and flow of the textured product. See section 8.4. ProSpray 3.39 Downloaded from www.Manualslib.com manuals search engine...
Solid Yellow When the pressure indicator is solid yellow, the sprayer is operating between 1.4 MPa (14 bar) and 12 MPa (120 bar). A solid yellow pressure indicator means: • The sprayer is at the proper pressure setting for spraying stain, lacquer, varnish, and multi-colors ProSpray 3.39 Downloaded from www.Manualslib.com manuals search engine...
8. Increase the pressure by slowly turning up the pressure control knob. Wagner‘s accessories program also includes Check the spray pattern and increase the pressure until a mobile operator protection device for the the atomization is correct.
Each time the #1 key is pressed, a different language will appear. The languages, in order of appearance, are: English, Spanish, Dutch, Danish, Swedish, German, French, Italian, and Portuguese. ProSpray 3.39 Downloaded from www.Manualslib.com manuals search engine...
If you forget or misplace your security code, you can contact Wagner customer service for assistance. To inactivate the security function, enter “1111” at the “Enter New Code Number” screen (this is the default code that leaves the sprayer unlocked).
3. Switch the unit ON. 4. Pull the trigger of the spray gun in order to pump the Only use WAGNER original-high-pressure hoses remaining coating material from the suction hose, high- in order to ensure functionality, safety and pressure hose and the spray gun into an open container.
1. Pull protective guard (1) forward vigorously. 2. Screw grip (2) out of the gun housing. Remove intake filter (3). 3. Intake filter congested or defective – replace. Assembly 1. Place intake filter (3) with the long cone into the gun housing. 2. Screw in grip (2) into the gun housing and tight en. 3. Slot in protective guard (1). ProSpray 3.39 Downloaded from www.Manualslib.com manuals search engine...
Digital is defective. Take the sprayer to a Wagner authorized service center for repair. Electronic Spray Control (DESC) has risen too high. Take the sprayer to a Wagner authorized service center for repair. Check Motor Screen CHECK...
13. Screw out outlet valve housing (Fig 15, item 9) from the piston (10) with 3/8 inch hexagon socket head wrench. 14. Remove the upper seal (11), upper ball guide (12), outlet valve ball (13), washer (14) and outlet valve seating (15). ProSpray 3.39 Downloaded from www.Manualslib.com manuals search engine...
Do not remove the pre-form tools from the upper and lower packings until immediately before they 12. Inspect the piston rod (6) for wear and replace if are installed into the upper housing. necessary. ProSpray 3.39 Downloaded from www.Manualslib.com manuals search engine...
37. Replace the return hose into the clamp on the siphon tube. 25. Place the piston insertion tool over the top of the piston 38. Install front cover. rod (6). 11.4 ProSpray 3.39 connection diagram EMI Filter Blue Power Cord Capacitor...
(without tip) 15 cm, F-thread, Order no. 0556 051 15 cm, G-thread, Order no. 0556 074 Length 100 cm Order no. 0096 015 30 cm, F-thread, Order no. 0556 052 30 cm, G-thread, Order no. 0556 075 Length 200 cm Order no. 0096 016 45 cm, F-thread, Order no. 0556 053 45 cm, G-thread, Order no. 0556 076 Length 300 cm Order no. 0096 017 60 cm, F-thread, Order no. 0556 054 60 cm, G-thread, Order no. 0556 077 ProSpray 3.39 Downloaded from www.Manualslib.com manuals search engine...
Appendix 12.4 Airless tip table WAGNER without tip without tip Trade Tip 2 F thread (11/16 - 16 UN) G thread (7/8 - 14 UN) up to 270 bar for Wagner spray guns for Graco/Titan spray guns Order no. 0556 042 Order no. 0556 041 (27 MPa) Application Spray Bore Spraying marking angle inch / mm width mm Order no.
(F-thread) and Trade Tip 2 nozzle 419 TempSpray H 326 (ideal for dispersions/materials with high viscosity) 2311661 Basic unit 1/4“ incl. Hose reel, heated hose DN10, 30m, hose 1/4“ DN4, 1m 2311854 Spraypack consisting of: Basic unit (2311661), Airless gun AG 14 NPS 1/4“, incl. Trade Tip 2 nozzler holder (F-thread) and Trade Tip 2 nozzle 421 TempSpray H 226 TempSpray H 126 TempSpray H 326 ProSpray 3.39 Downloaded from www.Manualslib.com manuals search engine...
Nespray 31 PS 30 PS 3.31 SF 31 PS 34 PS 3.34 SF 7000 Order this at the same time: EasyClean, cleaning and preservation agent (118ml) Order no. 0508 620. Example of use ProSpray 3.39 Downloaded from www.Manualslib.com manuals search engine...
