12.1.1 Namen und Funktionen der jeweiligen

Schallkopfteile
Die grundlegenden Strukturen und Funktionen aller oben genannten Sonden sind einander
ähnlich und werden im Folgenden beschrieben.

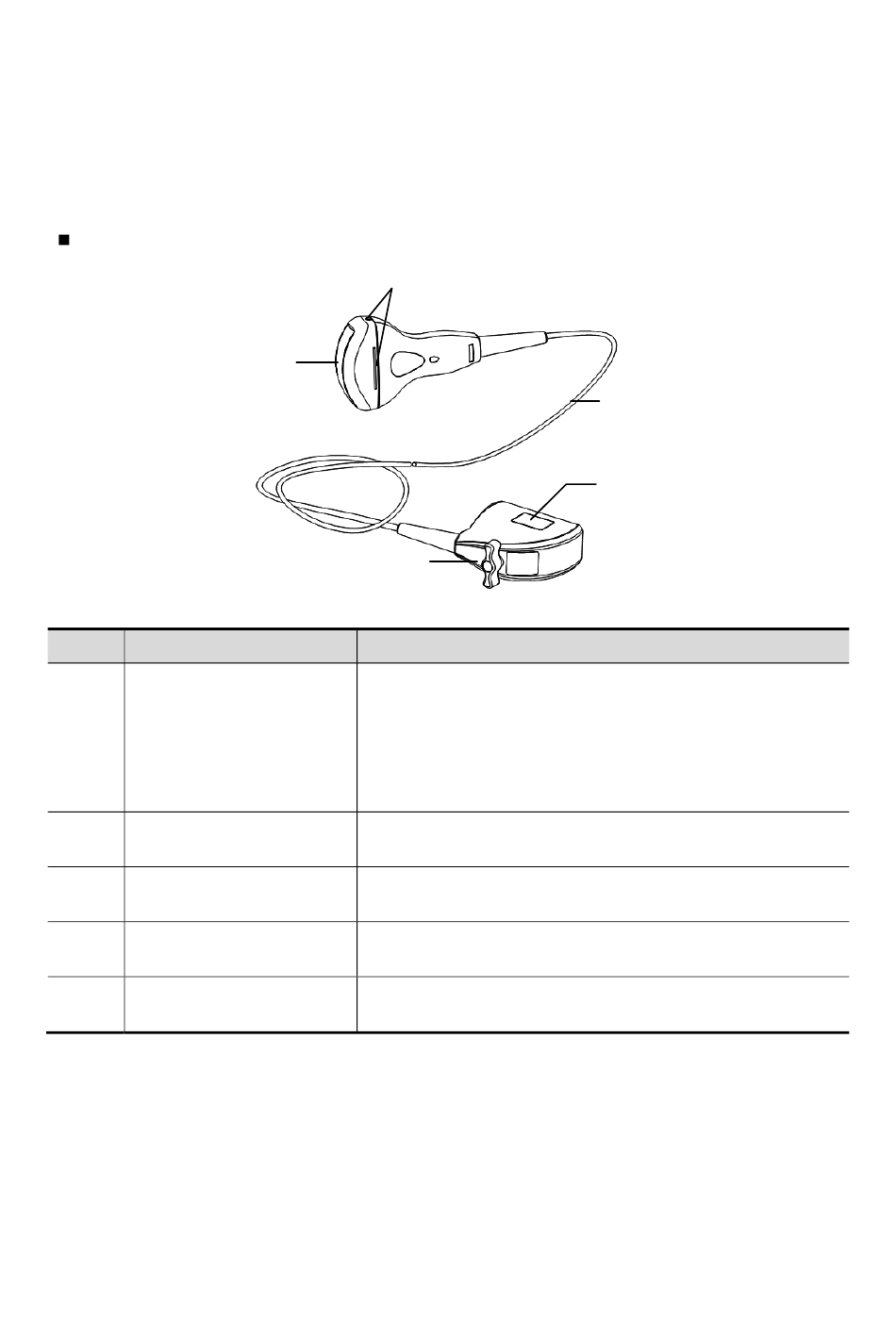

Sonde 35C50EA
Nr. Name
<1> Schallkopf
Fixierstifte und Nuten der
<2>
nadelgeführten Klammer
<3> Schallkopfkabel
<4> Schallkopfanschluss
<5> Verriegelungshebel
Die in der Abbildung oben unter <2> genannten Montageelemente können je nach
nadelgeführtem Klammermodell unterschiedlich sein.
<2>
<1>
<5>
Konvertiert das elektrische Signal in ein Ultraschallsignal
und fokussiert den Schallstrahl in die angegebene
Richtung. Empfängt das Ultraschallsignal und konvertiert
das empfangene Signal in ein elektrisches Signal.
Die Linse auf der Oberfläche ist die Schalllinse. Tragen
Sie Ultraschallgel auf die Schalllinse auf.
Dienen der Befestigung der nadelgeführten Klammer.
Überträgt die elektrischen Signale zwischen Schallkopf
und Anschlussstecker.
Verbindet den Schallkopf mit dem diagnostischen
Ultraschallsystem.
Zum Verriegeln des Anschlusssteckers am Ultraschall-
Diagnosesystem.
<3>
<4>
Funktion
Sonden und Biopsie 12-3
