METREL EurotestXDs MI 3154 Bedienungsanleitung Seite 151

MI 3154 EurotestXDs

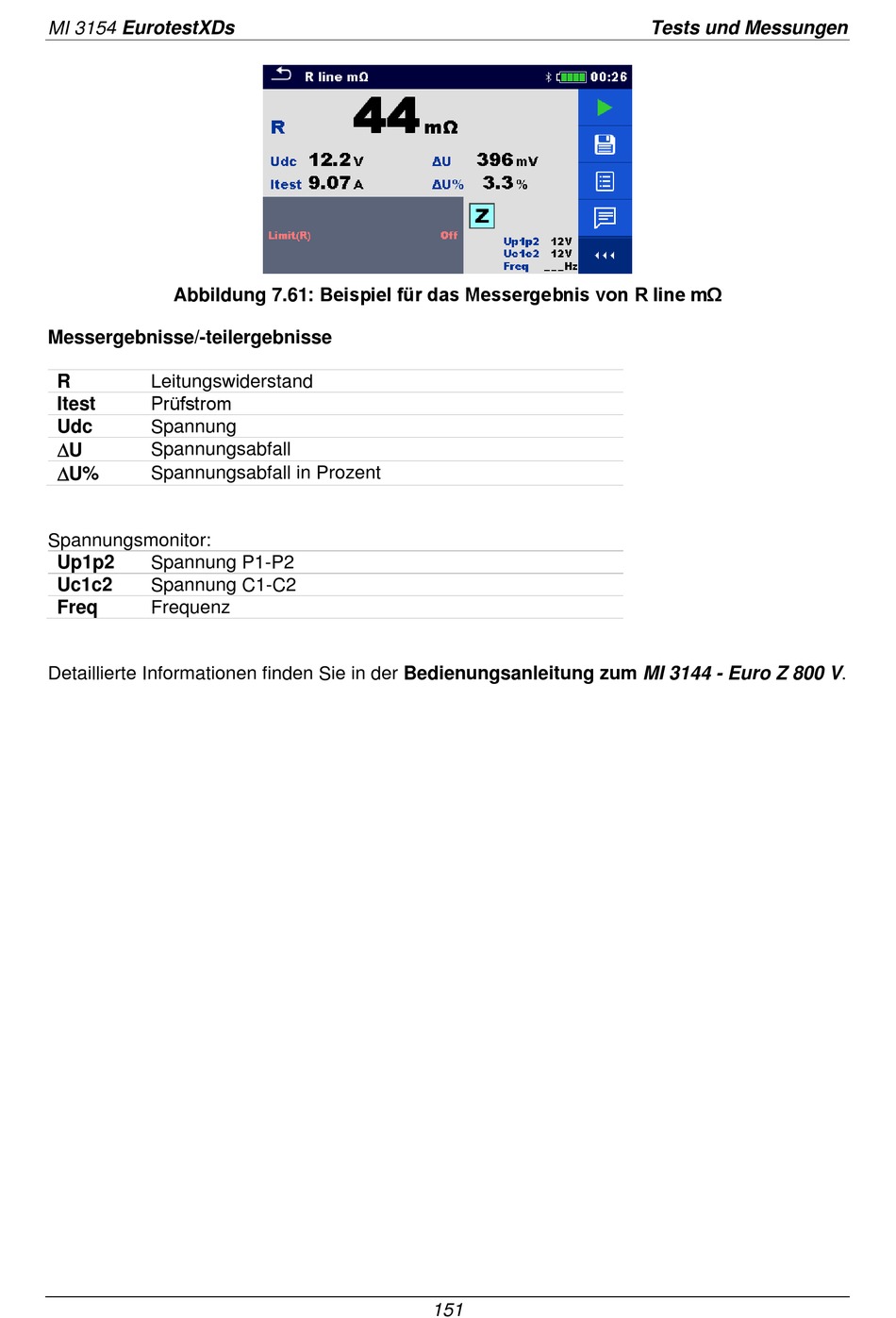

Abbildung 7.61: Beispiel für das Messergebnis von R line mΩ
Messergebnisse/-teilergebnisse
R Leitungswiderstand
Prüfstrom
Itest
Udc Spannung
U
Spannungsabfall
U%
Spannungsabfall in Prozent
Spannungsmonitor:
Up1p2 Spannung P1-P2
Uc1c2 Spannung C1-C2
Freq Frequenz
Detaillierte Informationen finden Sie in der Bedienungsanleitung zum MI 3144 - Euro Z 800 V.
151
Tests und Messungen
