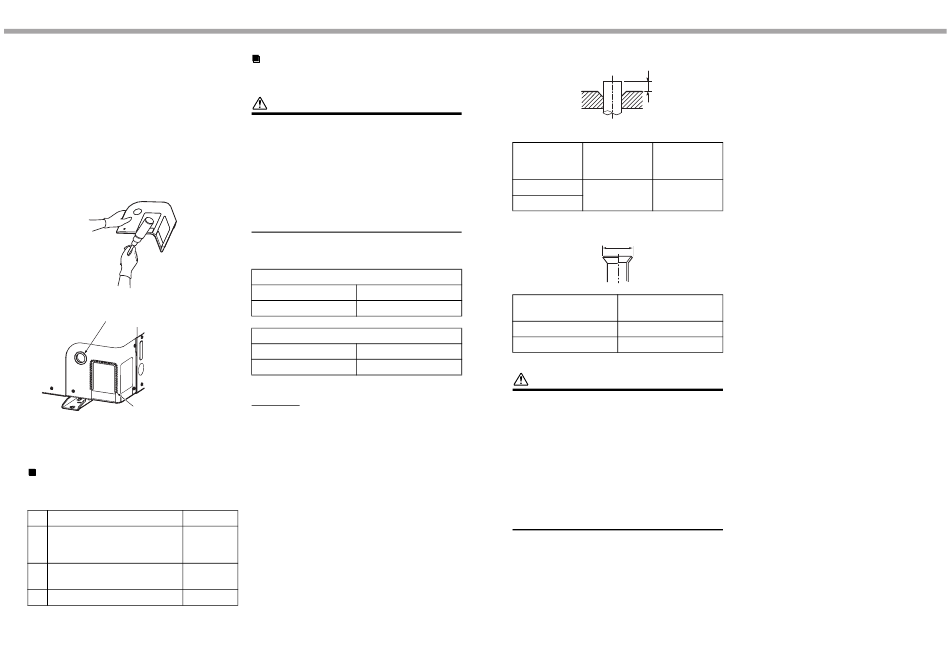

• Nachdem Sie die Öffnung herausgebrochen haben,
entfernen Sie die Grate. Zum Schutz der Kabel und
Leitungen bauen Sie die mitgelieferte
Durchführungshülse ein, und bringen Sie die
Schutzmanschette um die Durchführungsöffnung an.
Montieren Sie nach dem Anschließen der Leitungen
die Anschlussabdeckung wieder. Sie lässt sich leicht
montieren, wenn Sie den Schlitz im unteren Teil
abtrennen.
Montieren Sie nach Anschluss der Leitungen die
Abdeckung wieder. Die Anschlussabdeckung kann
leicht installiert werden, wenn Sie den Schlitz am
unteren Teil der Abdeckung abtrennen.
* Tragen Sie hierbei Arbeitshandschuhe.
Mitgelieferte Schutzhülse
Mitgelieferte Führungsnuten für den
Durchlass
* Befestigen Sie das Schutzmaterial
sicher, so dass es sich nicht lösen kann.
Optionale Installationsteile
(vor Ort bereitzustellen)
Teilebezeichnung
Kühlmittelleitungen
A Flüssigkeitsseitig: Ø9,5 mm
Gasseitig: Ø15,9 mm
Rohrleitungsisolierung
B
(Polyethylenschaum, 10 mm stark)
C Dichtungsmasse, PVC-Band
DE-29
Anschließen der
Kühlmittelleitungen
VORSICHT
Beachten Sie bei der Verlegung der Rohrleitungen
immer die folgenden 4 wichtigen Punkte
1. Entfernen Sie Staub und Feuchtigkeit aus den
Rohranschlüssen.
2. Achten Sie auf dicht abschließende Verbindungen
zwischen Rohren und Gerät.
3. Entlüften Sie die Rohrleitungen mit einer
VAKUUMPUMPE.
4. Überprüfen Sie die Anschlusspunkte auf Gaslecks.
Rohrleitungsverbindung
Flüssigkeitsseitig
Außendurchmesser
9,5 mm
Gasseitig
Außendurchmesser
15,9 mm
Bördelung
1. Trennen Sie das Rohr mit einem Rohrschneider.
Entfernen Sie die Grate. Sie können Gaslecks
verursachen.
2. Führen Sie eine Bördelmutter in das Rohr ein, und
bördeln Sie es auf.
Verwenden Sie die mit dem Klimagerät
mitgelieferten Bördelmuttern oder spezielle
Bördelmuttern für R32.
Führen Sie eine Bördelmutter in das Rohr ein, und
bördeln Sie das Rohr.
Menge
Verwenden Sie die mit der Klimaanlage gelieferten
Bördelmuttern oder Bördelmuttern für R32 oder
Jeweils R410A.
Sie können jedoch auch die herkömmlichen
Werkzeuge benutzen. In diesem Fall müssen Sie
1
jedoch die Bördelhöhe des Kupferrohres
entsprechend einstellen.
Jeweils
Bördelhöhe: B (Einheit: mm)
Starr (Kupplung)
Außendurchmesser
des Kupferrohrs
9,5
15,9
Bördeldurchmesser: A (Einheit: mm)
Dicke
Außendurchmesser des
0,8 mm
Kupferrohrs
9,5
15,9
Dicke
1,0 mm
VORSICHT
• Beim Entfernen von Graten darf die Innenfläche der
Bördelstelle nicht zerkratzt werden.
• Wenn bei der Bördelbearbeitung auf der Innenseite
von Bördelstellen Kratzer vorhanden sind, entstehen
Kältemittelleckagen.
• Stellen Sie sicher, dass nach der Bördelbearbeitung
das Bördelteil nicht zerkratzt, deformiert, gestuft oder
abgeflacht ist, und dass keine Späne anhaften oder
andere Probleme vorhanden sind.
• Kein Kältemaschinenöl auf die Oberfläche der
Bördelverbindung auftragen.
- 15 -
B
Verwendung von Verwendung von
R32- oder R410A- herkömmlichem
Werkzeug Werkzeug
0 bis 0,5 1,0 bis 1,5
A
+0
A
–0,4
13,2
19,7
