Betriebsanleitung | ULTRAFEX | R0
2.26.12.

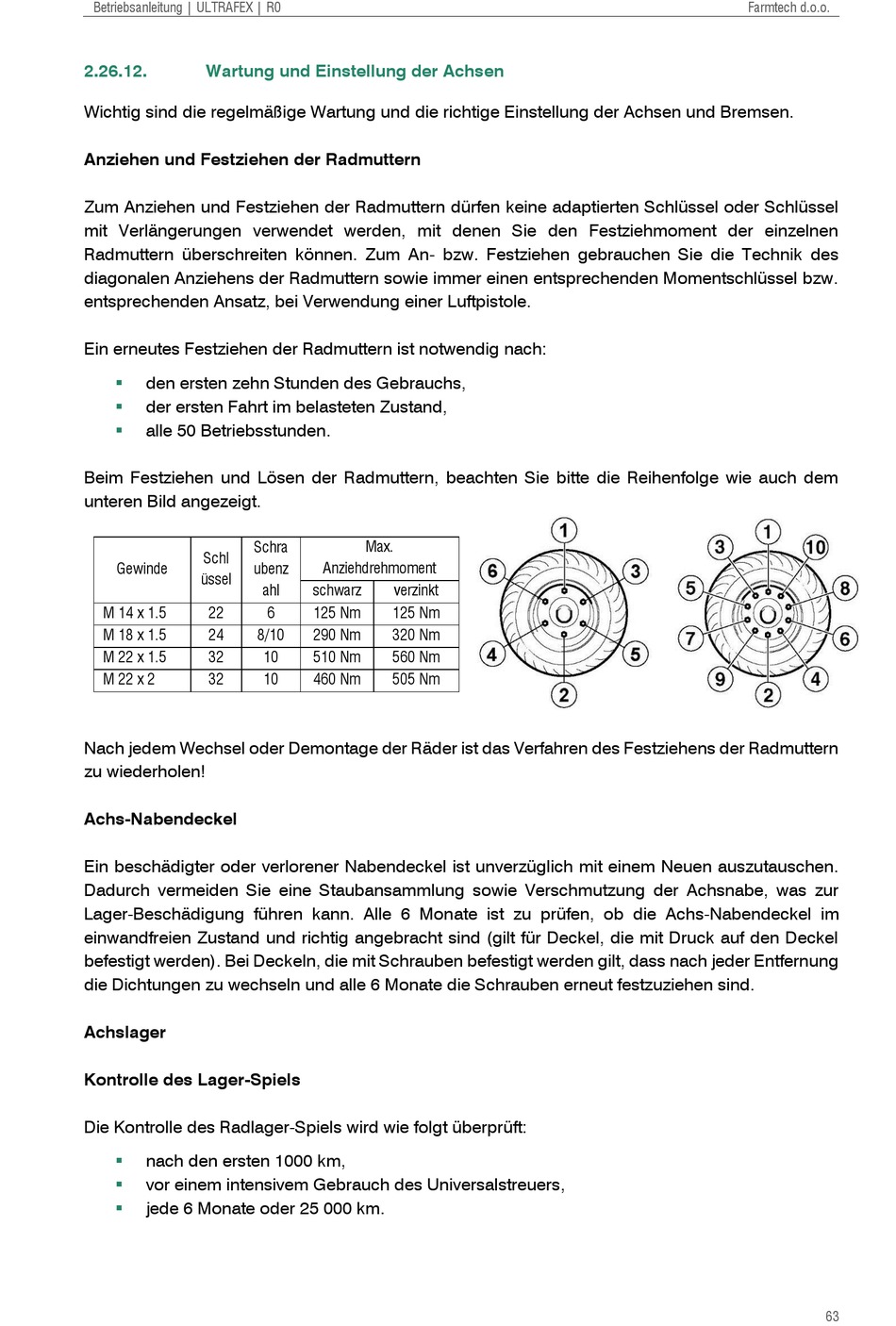

Wartung und Einstellung der Achsen
Wichtig sind die regelmäßige Wartung und die richtige Einstellung der Achsen und Bremsen.
Anziehen und Festziehen der Radmuttern
Zum Anziehen und Festziehen der Radmuttern dürfen keine adaptierten Schlüssel oder Schlüssel
mit Verlängerungen verwendet werden, mit denen Sie den Festziehmoment der einzelnen
Radmuttern überschreiten können. Zum An- bzw. Festziehen gebrauchen Sie die Technik des
diagonalen Anziehens der Radmuttern sowie immer einen entsprechenden Momentschlüssel bzw.
entsprechenden Ansatz, bei Verwendung einer Luftpistole.
Ein erneutes Festziehen der Radmuttern ist notwendig nach:
den ersten zehn Stunden des Gebrauchs,
der ersten Fahrt im belasteten Zustand,
alle 50 Betriebsstunden.
Beim Festziehen und Lösen der Radmuttern, beachten Sie bitte die Reihenfolge wie auch dem
unteren Bild angezeigt.
Schra
Schl
Gewinde
ubenz
üssel
M 14 x 1.5
22
M 18 x 1.5
24
M 22 x 1.5
32
M 22 x 2
32
Nach jedem Wechsel oder Demontage der Räder ist das Verfahren des Festziehens der Radmuttern
zu wiederholen!
Achs-Nabendeckel
Ein beschädigter oder verlorener Nabendeckel ist unverzüglich mit einem Neuen auszutauschen.
Dadurch vermeiden Sie eine Staubansammlung sowie Verschmutzung der Achsnabe, was zur
Lager-Beschädigung führen kann. Alle 6 Monate ist zu prüfen, ob die Achs-Nabendeckel im
einwandfreien Zustand und richtig angebracht sind (gilt für Deckel, die mit Druck auf den Deckel
befestigt werden). Bei Deckeln, die mit Schrauben befestigt werden gilt, dass nach jeder Entfernung
die Dichtungen zu wechseln und alle 6 Monate die Schrauben erneut festzuziehen sind.
Achslager
Kontrolle des Lager-Spiels
Die Kontrolle des Radlager-Spiels wird wie folgt überprüft:
nach den ersten 1000 km,
vor einem intensivem Gebrauch des Universalstreuers,
jede 6 Monate oder 25 000 km.
Max.
Anziehdrehmoment
ahl
schwarz
verzinkt
6
125 Nm
125 Nm
8/10
290 Nm
320 Nm
10
510 Nm
560 Nm
10
460 Nm
505 Nm
Farmtech d.o.o.
63
