Betriebsanleitung | ULTRAFEX | R0

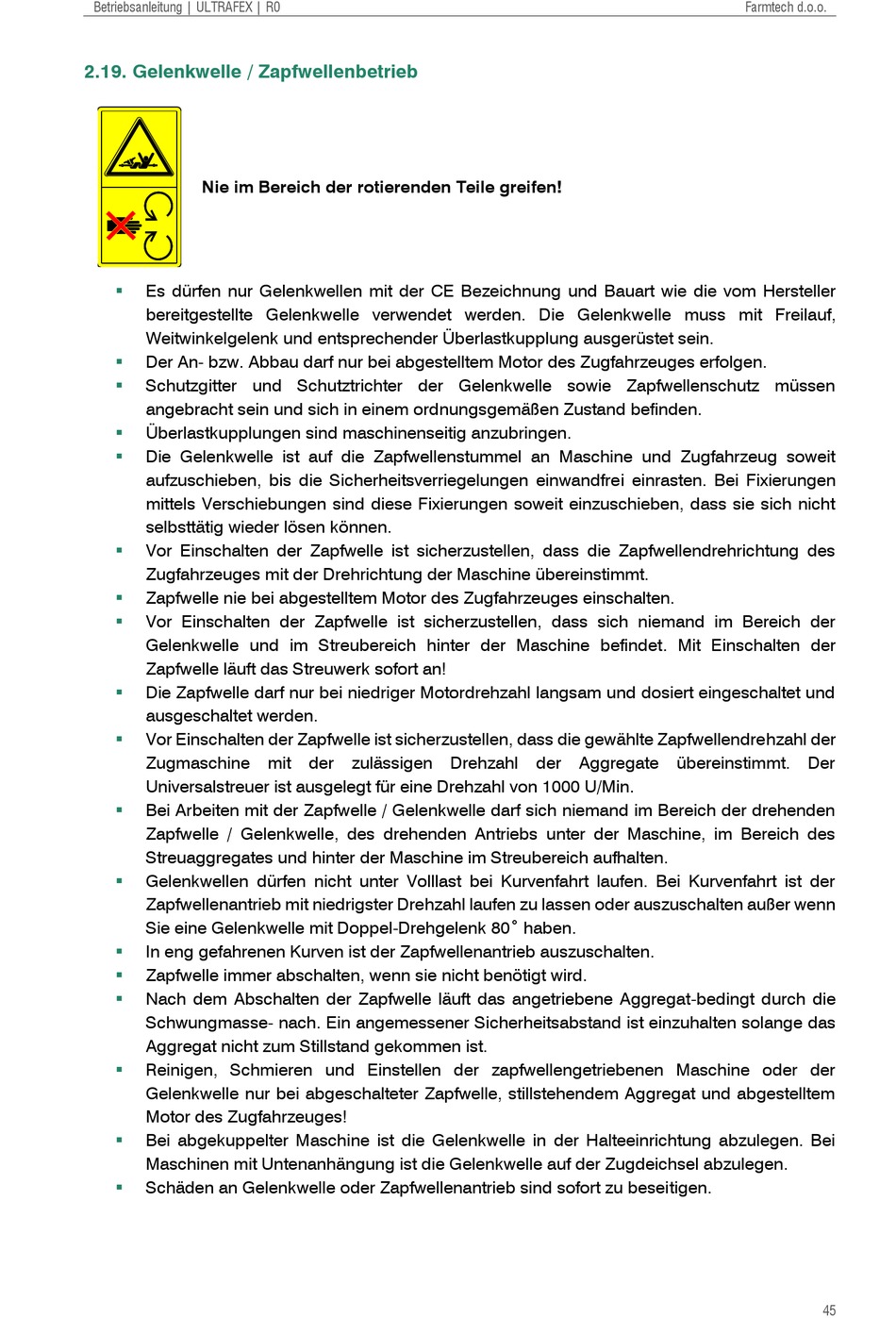

2.19. Gelenkwelle / Zapfwellenbetrieb
Nie im Bereich der rotierenden Teile greifen!
Es dürfen nur Gelenkwellen mit der CE Bezeichnung und Bauart wie die vom Hersteller
bereitgestellte Gelenkwelle verwendet werden. Die Gelenkwelle muss mit Freilauf,
Weitwinkelgelenk und entsprechender Überlastkupplung ausgerüstet sein.
Der An- bzw. Abbau darf nur bei abgestelltem Motor des Zugfahrzeuges erfolgen.
Schutzgitter und Schutztrichter der Gelenkwelle sowie Zapfwellenschutz müssen
angebracht sein und sich in einem ordnungsgemäßen Zustand befinden.
Überlastkupplungen sind maschinenseitig anzubringen.
Die Gelenkwelle ist auf die Zapfwellenstummel an Maschine und Zugfahrzeug soweit
aufzuschieben, bis die Sicherheitsverriegelungen einwandfrei einrasten. Bei Fixierungen
mittels Verschiebungen sind diese Fixierungen soweit einzuschieben, dass sie sich nicht
selbsttätig wieder lösen können.
Vor Einschalten der Zapfwelle ist sicherzustellen, dass die Zapfwellendrehrichtung des
Zugfahrzeuges mit der Drehrichtung der Maschine übereinstimmt.
Zapfwelle nie bei abgestelltem Motor des Zugfahrzeuges einschalten.
Vor Einschalten der Zapfwelle ist sicherzustellen, dass sich niemand im Bereich der
Gelenkwelle und im Streubereich hinter der Maschine befindet. Mit Einschalten der
Zapfwelle läuft das Streuwerk sofort an!
Die Zapfwelle darf nur bei niedriger Motordrehzahl langsam und dosiert eingeschaltet und
ausgeschaltet werden.
Vor Einschalten der Zapfwelle ist sicherzustellen, dass die gewählte Zapfwellendrehzahl der
Zugmaschine mit der
Universalstreuer ist ausgelegt für eine Drehzahl von 1000 U/Min.
Bei Arbeiten mit der Zapfwelle / Gelenkwelle darf sich niemand im Bereich der drehenden
Zapfwelle / Gelenkwelle, des drehenden Antriebs unter der Maschine, im Bereich des
Streuaggregates und hinter der Maschine im Streubereich aufhalten.
Gelenkwellen dürfen nicht unter Volllast bei Kurvenfahrt laufen. Bei Kurvenfahrt ist der
Zapfwellenantrieb mit niedrigster Drehzahl laufen zu lassen oder auszuschalten außer wenn
Sie eine Gelenkwelle mit Doppel-Drehgelenk 80˚ haben.
In eng gefahrenen Kurven ist der Zapfwellenantrieb auszuschalten.
Zapfwelle immer abschalten, wenn sie nicht benötigt wird.
Nach dem Abschalten der Zapfwelle läuft das angetriebene Aggregat-bedingt durch die
Schwungmasse- nach. Ein angemessener Sicherheitsabstand ist einzuhalten solange das
Aggregat nicht zum Stillstand gekommen ist.
Reinigen, Schmieren und Einstellen der zapfwellengetriebenen Maschine oder der
Gelenkwelle nur bei abgeschalteter Zapfwelle, stillstehendem Aggregat und abgestelltem
Motor des Zugfahrzeuges!
Bei abgekuppelter Maschine ist die Gelenkwelle in der Halteeinrichtung abzulegen. Bei
Maschinen mit Untenanhängung ist die Gelenkwelle auf der Zugdeichsel abzulegen.
Schäden an Gelenkwelle oder Zapfwellenantrieb sind sofort zu beseitigen.
zulässigen Drehzahl der
Farmtech d.o.o.
Aggregate übereinstimmt. Der
45
