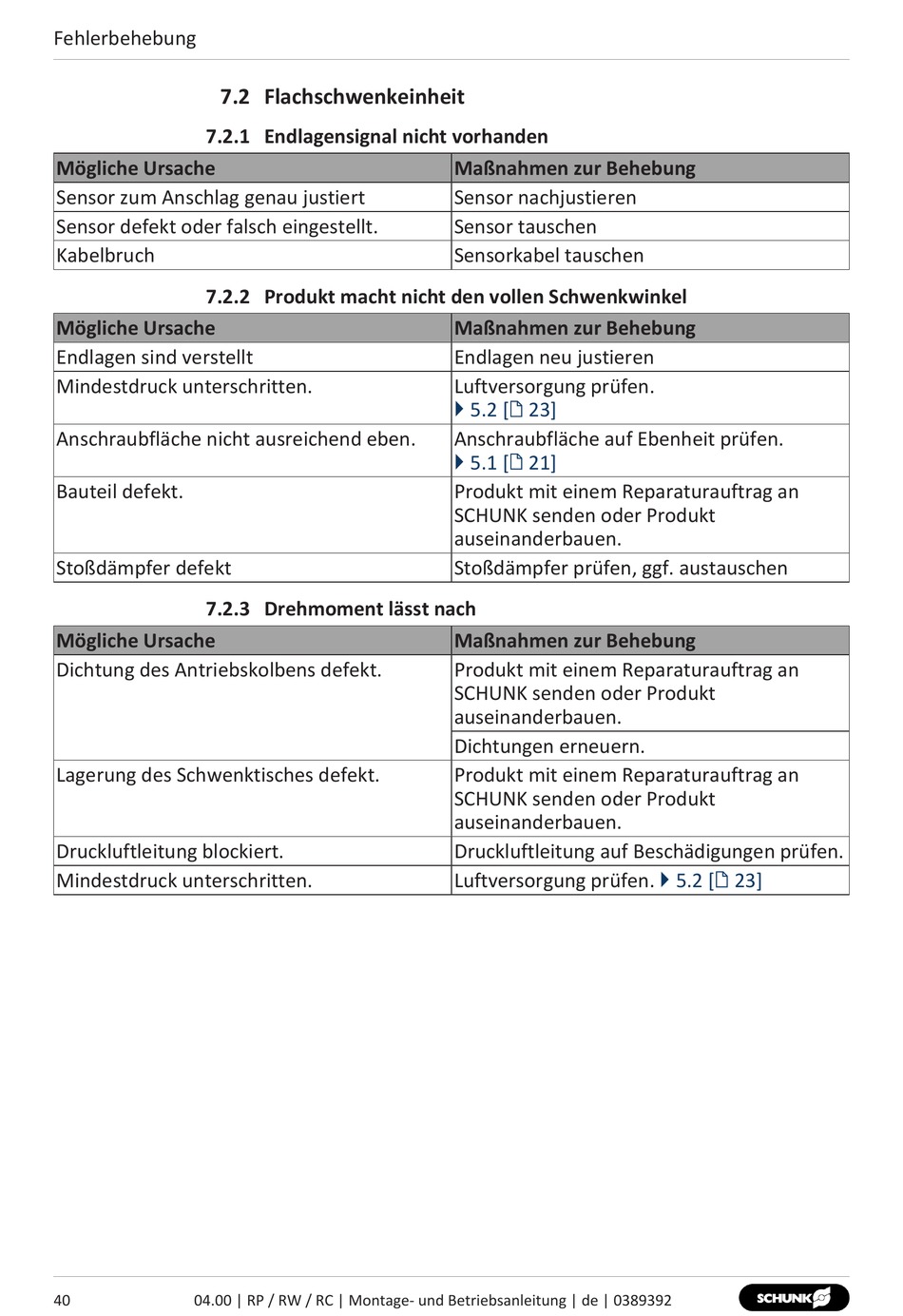

Fehlerbehebung

7.2 Flachschwenkeinheit

7.2.1 Endlagensignal nicht vorhanden

Mögliche Ursache
Sensor zum Anschlag genau justiert
Sensor defekt oder falsch eingestellt.
Kabelbruch

7.2.2 Produkt macht nicht den vollen Schwenkwinkel

Mögliche Ursache
Endlagen sind verstellt
Mindestdruck unterschritten.
Anschraubfläche nicht ausreichend eben.
Bauteil defekt.
Stoßdämpfer defekt
7.2.3 Drehmoment lässt nach
Mögliche Ursache
Dichtung des Antriebskolbens defekt.
Lagerung des Schwenktisches defekt.
Druckluftleitung blockiert.
Mindestdruck unterschritten.
40 04.00 | RP / RW / RC | Montage- und Betriebsanleitung | de | 0389392
Maßnahmen zur Behebung
Sensor nachjustieren
Sensor tauschen
Sensorkabel tauschen
Maßnahmen zur Behebung
Endlagen neu justieren
Luftversorgung prüfen.
} 5.2 [/ 23]
Anschraubfläche auf Ebenheit prüfen.
} 5.1 [/ 21]
Produkt mit einem Reparaturauftrag an
SCHUNK senden oder Produkt
auseinanderbauen.
Stoßdämpfer prüfen, ggf. austauschen
Maßnahmen zur Behebung
Produkt mit einem Reparaturauftrag an
SCHUNK senden oder Produkt
auseinanderbauen.
Dichtungen erneuern.
Produkt mit einem Reparaturauftrag an
SCHUNK senden oder Produkt
auseinanderbauen.
Druckluftleitung auf Beschädigungen prüfen.
Luftversorgung prüfen.
} 5.2 [/ 23]
