Elektrische Anschlüsse
Vor dem Netzanschluss ist sicherzustellen, dass die Daten auf dem Typenschild mit denen des
Stromversorgungsnetzes übereinstimmen.
Am Versorgungsnetz einen allpoligen Schalter/Trennschalter mit Öffnungsabstand der Kontakte
von mindestens 3 mm einbauen.
Prüfen, ob sich vor der Stromanlage ein passender Fehlerstromschutzschalter und ein Über-
stromschutz befinden.
Der Getriebemotor OBBI3BH-OBBI3BFCH kann an den Steuerung E2HOB angeschlossen werden.
Die elektrischen Anschlüsse und die Inbetriebnahme der Getriebemotoren OBBI3BH und OB-
BI3BFCH werden auf Abbildung und in den Installationshandbüchern der Steuerung E2H dargestellt.

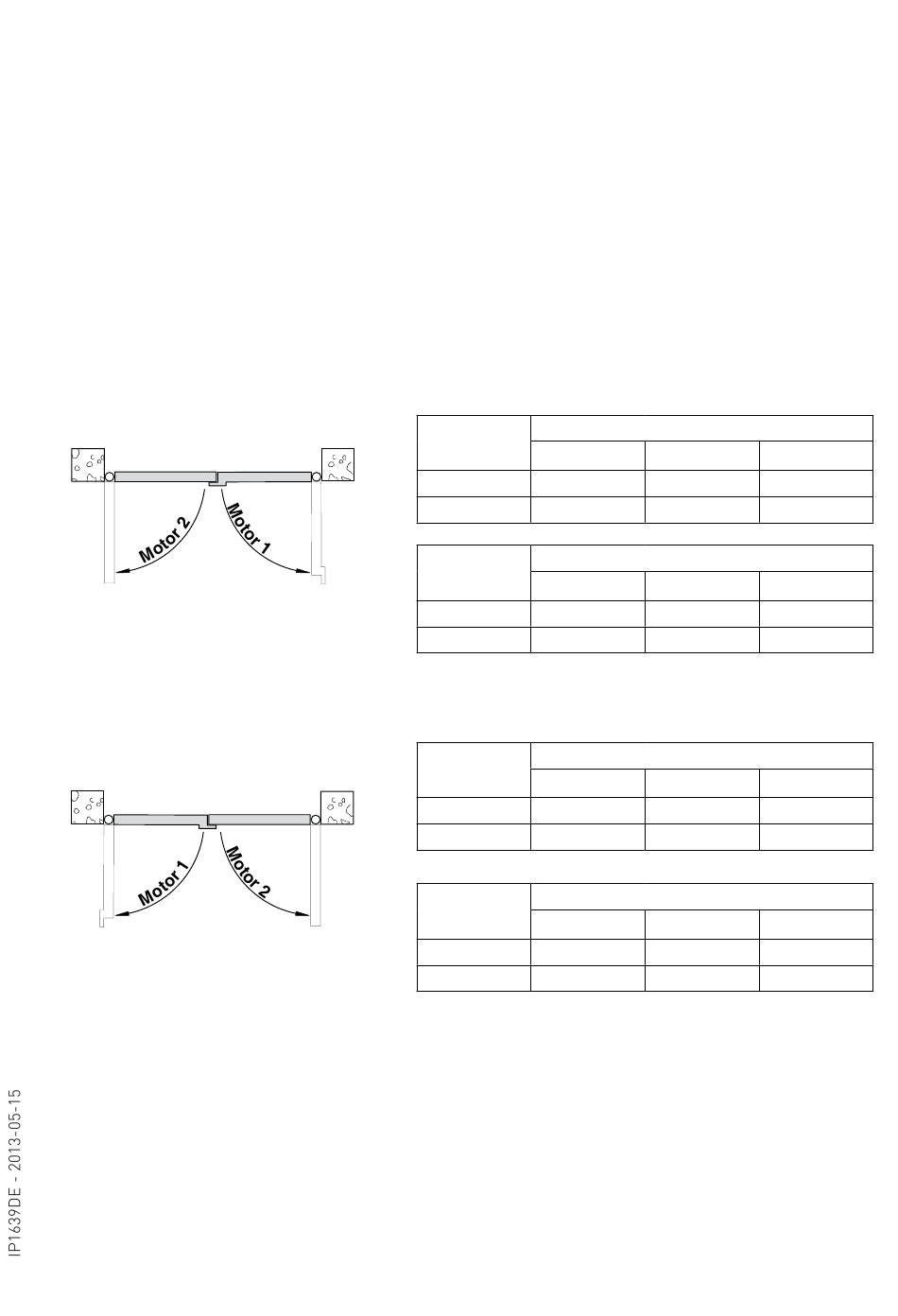

Klemmenbrett Steuerung E2HOB
Motor 1
31
OBBI3BH
Blau
OBBI3BFCH
Braun
Klemmenbrett Steuerung E2HOB
Motor 2
34
OBBI3BH
Schwarz
OBBI3BFCH
Weiß
Klemmenbrett Steuerung E2HOB
Motor 1
31
OBBI3BH
Schwarz
OBBI3BFCH
Weiß
Klemmenbrett Steuerung E2HOB
Motor 2
34
OBBI3BH
Blau
OBBI3BFCH
Braun
13
32
33
/
Schwarz
Grün
Weiß
35
36
/
Blau
Grün
Braun
32
33
/
Blau
Grün
Braun
35
36
/
Schwarz
Grün
Weiß
