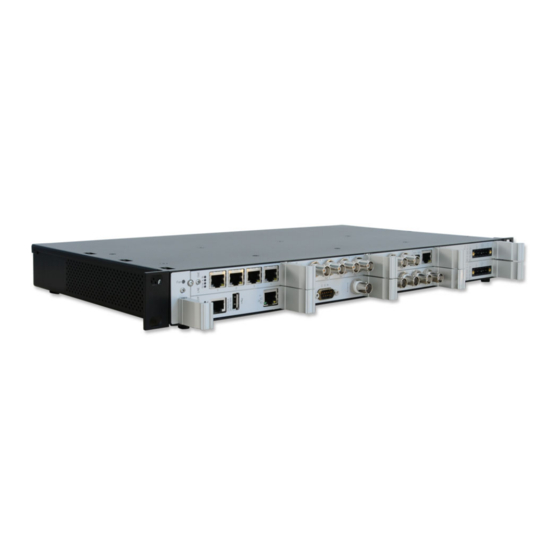

Meinberg IMS - LANTIME M1000S Handbuch

Modulares sync.-system und ntp server
Vorschau ausblenden Andere Handbücher für IMS - LANTIME M1000S:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

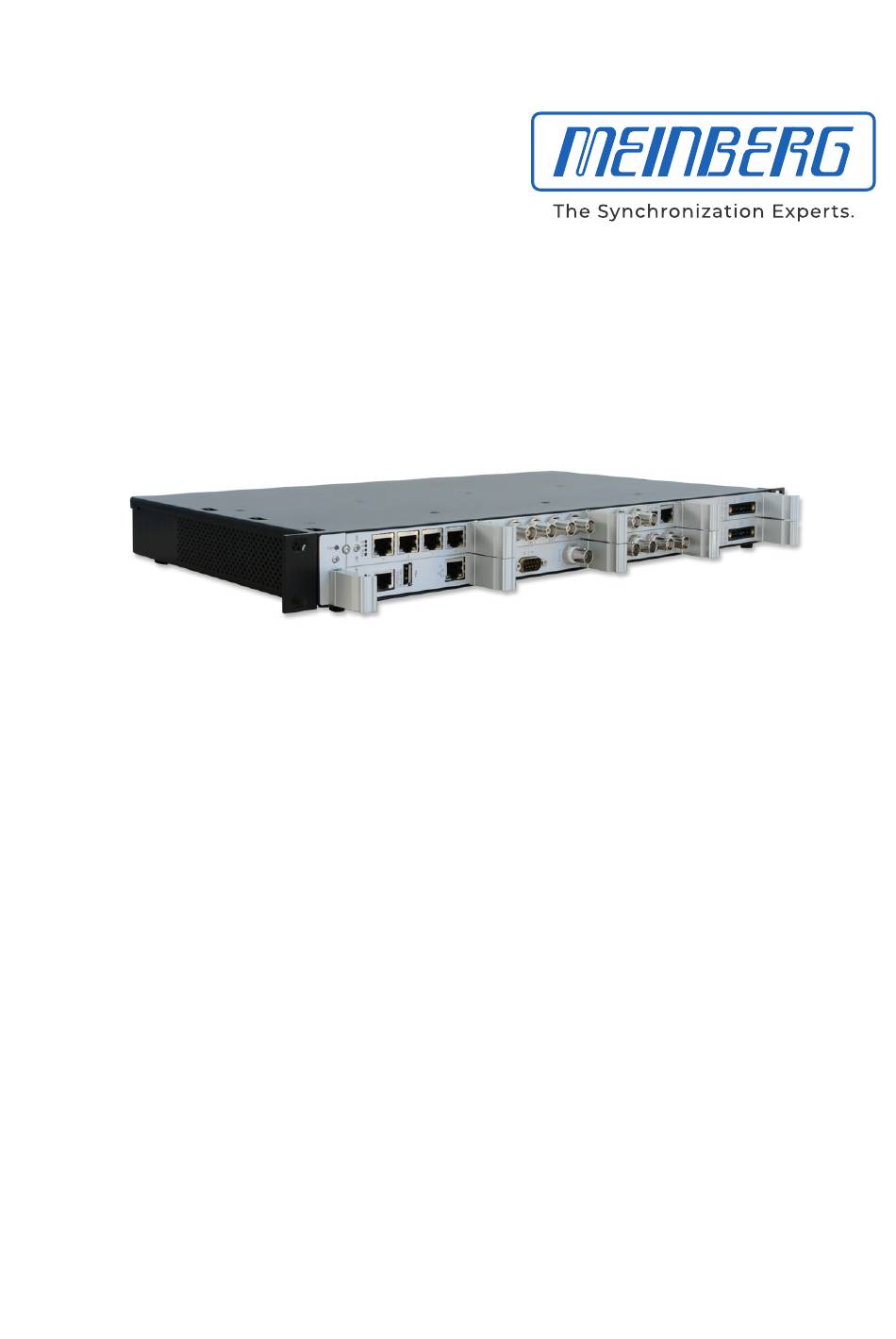

HANDBUCH
IMS - LANTIME M1000S
Modulares Sync.-System
und NTP Server
21. April 2021
Meinberg Funkuhren GmbH & Co. KG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Meinberg IMS - LANTIME M1000S

Inhaltszusammenfassung für Meinberg IMS - LANTIME M1000S

  • Seite 1 HANDBUCH IMS - LANTIME M1000S Modulares Sync.-System und NTP Server 21. April 2021 Meinberg Funkuhren GmbH & Co. KG...

  • Seite 3: Front View (Frontansicht) Ims - Lantime M1000S

    Front view (Frontansicht) IMS - LANTIME M1000S...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Impressum 2 Das System M1000S IMS - Systeme ..........Zielgruppe .
  • Seite 5 10.7 Meinberg Newsletter ........

  • Seite 6: Impressum

    1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 21.04.2021...

  • Seite 7: Das System M1000S

    Falle einer Fehlfunktion des Gerätes muss sich der Kunde mit unserem Support-Service in Verbindung setzen. Versuchen Sie nicht, das Gerät selbst zu reparieren. Um einen Reparaturservice für Geräte anzufordern, rufen Sie den Technischen Support von Meinberg an, um die Versandoptionen zu prüfen und die RMA-Nummer (Return Material Authorization) für den Versand zu erhalten.

  • Seite 8: Systembeschreibung M1000S

    Außerdem besteht die Möglichkeit, alle Alarmnachrichten auf einem Großdisplay VP100/20/NET anzeigen zu lassen. Wenn eine Redundanz für den Fall eines Ausfalls der Hardware benötigt wird, können mehrere LANTIME NTP-Server im gleichen Netzwerk installiert werden. IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 9: Ims-Systemvarianten

    Netzteile und zwei Empfänger DIN Hutschienen-Gehäuse Das Basis Chassis beinhaltet ein Netzteil, einen Empfänger und die LANTIME-CPU. M500: zwei Steckplätze für Erweiterungskarten ein konfigurierbarer Erweiterungsslot (CES) mit zwei optionalen Ausgangssignalen Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 10: Hardware-Spezifikationen

    Die verfügbaren Konfigurationen können für spezielle Anwendungsbereiche und Branchen optimal angepasst werden. ———————- * Bei den Größenangaben in Klammern werden die Anschlüsse und Modulgriffe berücksichtigt. ** Bei einer redundanten Empfängerkonfiguration stehen bei einem M1000-System nur 3 IO-Steckplätze zur Verfügung. IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 11: Umgebungsanforderungen

    IMS-Systeme mit einem aktiv- en Kühlmodul (ACM - Active Cooling Module) aus- gerüstet. Der erzeugte Luftstrom wird, wie in der Ab- bildung skizziert, durch das Gerät geführt (siehe auch Kapitel ACM - Active Cooling Modul). Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 12: Wichtige Sicherheitshinweise

    Die Nichtbeachtung dieser Sicherheitshinweise bzw. besonderer Warnungen oder Betriebsanweisun- gen in den Handbüchern zum Produkt, verstößt gegen die Sicherheitsstandards, Herstellervorschriften und Sachgemäße Benutzung des Gerätes. Meinberg Funkuhren übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung dieser Richtlinien entstehen. In Abhängigkeit von Ihrem Gerät oder den installierten Optionen können einige Informationen für Ihr Gerät ungültig sein.

  • Seite 13: Verwendete Symbole

    Dieses Produkt fällt unter die B2B Kategorie. Zur Entsorgung muss es an den Hersteller übergeben werden. This product is handled as a B2B category product. In order to secure a WEEE compliant waste disposal it has to be returned to the manufacturer. Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 14 4 Wichtige Sicherheitshinweise Die Handbücher zum Produkt sind im Produktumfang des Gerätes auf einem USB-Stick enthalten. Die Hand- bücher können auch über das Internet bezogen werden. Geben Sie im Internet unter https://www.meinberg.de im Suchfeld oben die entsprechende Gerätebezeichnung ein. Dieses Handbuch enthält wichtige Sicherheitshinweise für die Installation und den Betrieb des Gerätes.

  • Seite 15: Sicherheit Beim Installieren

    Aus Sicherheitsgründen sollte das Gerät mit der höchsten Masse in der niedrigsten Position des Racks eingebaut werden. Weitere Geräte sind von unten nach oben zu platzieren. Das Gerät muss vor mechanischen Beanspruchungen wie Vibrationen oder Schlag geschützt angebracht werden. Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 16 Im Stör- oder Service-Fall (z. B. bei beschädigten Gehäuse oder Netzkabel oder beim Eindringen von Flüssigkeiten oder Fremdkörpern) kann damit der Stromfluss unterbrochen werden. Fragen zur Hausinstallation klären Sie bitte mit Ihrer Hausverwaltung. Die Stromversorgung sollte mit einer kurzen, induktivitätsarmen Leitung angeschlossen werden. IMS - LANTIME M1000S Datum: 21. April 2021...
  • Seite 17 Gerätes angebracht werden und als Gerät oder die Schutzkontakt-Steckdose der Trennvorrichtung für das Gerät gekennzeichnet sein. Hausinstallation dem Benutzer frei zugänglich ist, damit in Notfall das Netzkabel aus der Steckdose gezogen werden kann. Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 18: Schutzleiter-/ Erdungsanschluss

    Geräte, die über eine oder mehrere Unterbrechungsfreie Stromversorgungen (USVen) angeschlossen sind, bleiben auch dann in Betrieb, wenn der Netzstecker der USV/USVen gezogen ist. Deshalb müssen Sie die USVen nach Vorgabe der zugehörigen Benutzerdokumentation außer Betrieb setzen. IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 19: Sicherheit Bei Der Wartung

    Explosionsgefahr bei unsachgemäßem Austausch der Batterie. Ersatz nur durch denselben oder einen vom Hersteller empfohlenen gleichwertigen Typ. Bei der Entsorgung gebrauchter Batterien sind die örtlichen Bestimmungen über die Beseitigung von Sondermüll zu beachten. Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 20: Reinigen Und Pflegen

    Erdung verloren. Baugruppen lagern Bewahren Sie Baugruppen stets in EGB-Schutzhüllen auf. Diese EGB-Schutzhüllen müssen unbeschädigt sein. EGB-Schutzhüllen, die extrem faltig sind oder sogar Löcher aufweisen, schützen nicht mehr vor elektrostatischer Entladung. IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 21: Rückgabe Von Elektro- Und Elektronik-Altgeräten

    Rückgabe- und Sammelsysteme Für die Rückgabe Ihres Altgerätes nutzen Sie bitte die Ihnen zur Verfügung stehenden länderspezifischen Rückgabe- und Sammelsysteme oder setzen Sie sich mit Meinberg Funkuhren in Verbindung. Bei Altgeräten, die aufgrund einer Verunreinigung während des Gebrauchs ein Risiko für die menschliche Gesundheit oder Sicherheit darstellen, kann die Rücknahme abgelehnt werden.

  • Seite 22: Vor Der Inbetriebnahme

    Fettschrift dargestellt - z.B. PTP Status Parent Datasets . Beispiel: Menü PTP (IEEE1588) Settings Operation Mode Multicast Master Terminalfenster # Ausgaben über ein Terminal-Fenster werden in einer Box # mit Monospace-Schrift angezeigt. IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 23: Liste Der Verwendeten Abkürzungen

    Hypertext Transfer Protocol RoHS Restriction of Hazardous Substances HTTPS Hypertext Transfer Protocol Secure Redundant Power Supply International Electrotechnical RS-232 Serial port level Commission RS-485 Serial port level Intelligent Electronic Devices Redundant Switch Control unit Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 24 Standard for computer data logging VLAN Virtual Local Area Network North American telecommunication WWVB Time signal radio station signal at 1.544 MHz frequency Fort Collins, Colorado (USA) TACACS Terminal Access Controller Access Control System IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 25: Empfohlene Werkzeuge

    DIN rail PH1 x 80 PH1 x 80 Replacing TORX T8 TORX T10 Modules Abbildung: benötigte Werkzeuge (von rechts nach links): INBUS 2,5mm, Kreuzschraubendreher PH1 x 80, Schlitzschraubendreher, TORX T20, TORX T8 Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 26: Vorbereitung Zur Installation

    5 Vor der Inbetriebnahme 5.4 Vorbereitung zur Installation Meinberg IMS-Systeme sind für den Einbau in 19-Zoll Serverschränke oder für die DIN-Hutschienenmontage vorgesehen. Bei den Rack-Systemen befinden sich alle notwendigen Anbauteile (Haltewinkel, Schrauben, Adapter für Stromversorgung ...) im Lieferumfang. Bei Installationen in Regionen außerhalb Deutschlands, die andere Standards haben (z.B.

  • Seite 27: Auspacken Des Systems

    Netzkabel (nur bei AC-Netzteil) Option: Netzkabel mit 5-poligem Stecker Nur mit mitgelieferter Antenne Antenne Optional: Kabel für Überspannungsschutz Antennenkabel Optional: Überspannungsschutz mit Halterung Halterungen für Mast- oder Wandmontage Mast für Antennenmontage (GPS-Antenne) Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 28 Hinweis: Bitte lesen Sie die Sicherheitshinweise und das Handbuch sorgfältig durch, um sich mit dem sicheren und korrekten Umgang mit elektronischen Geräten vertraut zu machen. Die Produktdokumentation befindet sich auf dem USB-Flash-Speicher. IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 29: Entsorgung Des Verpackungsmaterials

    Entsorgung (DE) —————————————————————————————————————————- Polystyrol Sicherungsrahmen/ Gelber Sack, die Gelbe Tonne Füllmaterial oder Wertstoffhof PE-LD Zubehörverpackung Gelber Sack, die Gelbe Tonne Polyethylen oder Wertstoffhof niedriger Dichte Pappe und Kartonagen Versandverpackung, Zubehör Altpapier —————————————————————————————————————————- Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 30: Systeminstallation

    Achten Sie daruf, dass alle notwendigen Adapter zum Anschluss des Gerätes verfügbar sind. Stellen Sie sicher, das während der Einbauarbeiten die Spannung von der Stromquelle getrennt ist. Abbildung: M1000 Rackmontage. Die Schrauben für die Rackmontage sind nicht im Lieferumfang enthalten. IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 31: Antennenanschluss

    Eine genaue Beschreibung der Empfangsarten unserer Referenzuhren und eine Anleitung zur Antenneninstalla- tion finden Sie in unserem LTOS-Firmware-Manual: http://www.mbg.link/docg-fw-ltos im Kapitel „Funkempfang (Antennen)“. Die folgende Tabelle zeigt die verfügbaren Empfängersysteme von Meinberg Empfänger Systeme Antenne / Signalreferenz —————————————————————————————————————————————— GPS Clock...

  • Seite 32: Systemanschluss

    Abbildung: Anschlussschema LANTIME M1000 mit Spannungsversorgung, Netzwerkanschluss, seriellen Terminalanschluss und Antennenanschluss Im Folgenden wird beschrieben, wie Sie ein LANTIME-System über das LED-Display, mit dem Webinterface oder einem seriellen Terminal initial in Betrieb nehmen können. IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 33: Initiale Netzwerkkonfiguration

    _ Default Benutzer: root Default Passwort: timeserver (evtl. noch einmal RETURN drücken) Wechseln Sie mit der Konsole in das Verzeichnis /wizard/. Der LANTIME Basic Configuration Wizard kann jetzt mit „startwizard“ gestartet werden. Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 34 Nach dem erfolgreichen Starten des Wizards wird der folgende Begrüßungsbildschirm angezeigt: Durch die Eingabe „y“ starten sie die Konfiguration, mit dem alle weiteren Einstellungen vorgenommen werden können: Bestätigen Sie anschließend ihre Konfigurationen. IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 35: Systembetrieb - Konfiguration Und ¨ Uberwachung

    Hinweis: Ändern Sie bitte diese Zugangsdaten bei der ersten Websession auf Ihrem LANTIME. Eine detailierte Dokumentation über Management und Überwachung finden Sie im aktuellen LTOS-Firmware- Handbuch unter: http://www.mbg.link/docg-fw-ltos oder im Menü „Dokumentation Verfügbare Dokumente“ im Webinterface. Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 36: Wartung, Instandhaltung Und Reparatur

    Sie einfach unterschiedliche Firmwarestände aktivieren und nicht mehr benötigte Versionen löschen. Bestehende Konfigurationen können hier gespeichert werden, um diese als Backup zu sichern. Darüber hinaus können hier Konfigurationen von anderen LANTIMEs auf das System übertragen werden. IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 37: Troubleshooting Und Systembenachrichtigungen

    Geben Sie auch hier bitte noch einmal die Seriennummer Ihres Gerätes an und, wenn bereits verfügbar, eine Support-Ticket-Nummer. Ansonsten stehen Ihnen noch eine Menge Werkzeuge zur Selbsthilfe zur Verfügung. Lesen Sie dazu auch das Kapitel Support-Informationen. Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 38: System-Fehlermeldungen

    Benachrichtigungen anzeigen zu lassen. Bei den Systemmeldungen wird das Datum und die UTC-Zeit angezeigt, bei den Benachrichtigungen wird das Datum und die UTC-Zeit des letzten Auftreten des ausgelösten Ereignisses angezeigt. Zusätzlich wird bei den Benachrichtigungen auch das Ereignislevel angezeigt (Info, Aktion, Warnung, Fehler, Kritisch). IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 39: Support-Informationen

    10 Support-Informationen In diesem Kapitel erfahren Sie mehr über die verschiedenen Support-Level der Firma Meinberg. Im Allgemeinen ist der „Basic Customer Support-Level“ im Gerätepreis enthalten, den Sie für Ihr Meinberg-Produkt bezahlen und verursacht keine zusätzlichen Kosten. Dieser Basis-Support beinhaltet kostenlose E-Mails, telefonischen Support und kostenlose Firmware-Updates für die gesamte Lebensdauer Ihres Produkts, d.h.

  • Seite 40: Standard Support-Service

    ältere Versionen) oder mit einem direkten Download-Link (LANTIME-Firmware V6 oder neuer) bereit- gestellt. 10.2 Support-Ticket-System Meinberg hilft Ihnen schnell und direkt bei Fragen zur Inbetriebnahme Ihrer Geräte, bei der Fehlersuche oder beim Update der Hard- oder Software. Wir bieten kostenlosen Support für die gesamte Lebensdauer Ihres Meinberg-Produkts.

  • Seite 41: So Laden Sie Eine Diagnosedatei Herunter

    • Sie können die Diagnose-Datei finden, indem Sie den Ordner LANTIME öffnen und mit dem Ordner „Diag“ fortfahren. USB Memory Stick USB Stick Menu Main Menu (OK to confirm) (OK to confirm) Write Diagnostic Use Up / Down File to USB Stick arrow buttons Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 42: Selbsthilfe-Online-Tools

    10 Support-Informationen 10.4 Selbsthilfe-Online-Tools Hier ist die Liste einiger Websites, auf denen Sie verschiedene Informationen über die Meinberg-Systeme abfragen können. Meinberg Homepage: https://www.meinberg.de/ NTP Download: https://www.meinberg.de/german/sw/ NTP Client Download für Windows (NTP-time-server-monitor): https://www.meinberg.de/german/sw/ntp-server-monitor.htm LANTIME Firmware-Updates: https://www.meinberg.de/german/sw/firmware.htm Download-Seite für Meinberg-Software und Treiber: https://www.meinberg.de/german/sw/...

  • Seite 43: Die Meinberg Academy - Vorstellung Und Schulungsangebote

    10.6 Die Meinberg Academy - Vorstellung und Schulungsangebote Die Meinberg Sync Academy (MSA) ist eine Einrichtung innerhalb des Meinberg Unternehmens, die sich um die Ausbildung und Vermittlung von Expertenwissen im Bereich der Zeit- und Frequenzsynchronisation küm- mert. Die Akademie bietet Tutorials und Kurse zu den neuesten Synchronisationstechnologien wie NTP, IEEE 1588-PTP und Synchronisationsnetzwerke für verschiedene Branchen an: Telekommunikation, Energie, Rund-...

  • Seite 44: Anhang

    BPE - fest eingest. BNC, ST PPS, 10 MHz, TC, 2048 kHz ... Datenleitung geschirmt RJ45 symmetrisch 120 Ohm (Clock) Datenleitung geschirmt unsymmetrisch 75 Ohm (Bits) Datenleitung geschirmt 10 MHz Sinus Datenleitung geschirmt DFK-3 Error-Relaisausgang IMS - LANTIME M1000S Datum: 21. April 2021...
  • Seite 45 Bezeichnung Steckverbindung Kabel ———————————————————————————————————————————– Signaleingänge: BNC, RJ45 E1/T1, var. Freq. Datenleitung geschirmt 10 MHz, PPS, IRIG, PP Datenleitung geschirmt Video Sync, LTC, Word Clk Datenleitung geschirmt und PPS Input Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 46: Terminal (Konsole)

    • Sperren der Tasten am LC-Display vor unbefugtem Zugriff (nur Systeme mit Display und Funktionstasten) • Sicherung und Übertragung von Protokolldateien • Aufspielen von Firmware Updates • Hoch- und Herunterladen von sicheren Zertifikaten (SSL, SSH) und Passwörtern IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 47: Austausch Oder Einbau Eines Hotplug-Fähigen Ims Moduls

    Nichtbeachtung kann Schäden an dem Modul und am Gehäuse verursachen. Stellen Sie sicher, dass das Modul fest in der Anschlussleiste eingerastet ist, bevor Sie die beiden Schrauben wieder befestigen. Sie können das eingesetzte Modul jetzt in Betrieb nehmen. Befestigungspunkte bei einem 1HE IMS System Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 48: Wichtige Hinweise Für Hotplug-Fähige Ims-Module

    Die Umschaltfunktion bzw. die Verteilung der erzeugten Signale ist bei gezogener RSC/SPT unterbrochen. ———————————————————————————————————————————– CPU: „hot plugable“ NTP-Dienst sowie der Zugriff auf das Webinterface werden bei gezogener CPU unterbrochen. Ebenso sind die Management- und Monitoring-Funktionen nicht mehr verfügbar. IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 49: Ims Moduloptionen

    Das IMS System LANTIME M1000 gibt es in zwei unterschiedlichen Ausführungen. Einmal als Standardvariante mit einem Empfänger und in einer redundanten Ausführung, die den Einsatz von zwei Meinberg-Empfängern erlaubt. Die Konfiguration der I/O Slots unterscheidet sich hierbei durch die Verwendbarkeit der Slots für Ein- gangssignale.

  • Seite 50: Netzteileinschub 100-240 V Ac / 100-200 V Dc

    - Alle Steckverbinder müssen mit einem geeigneten Steckergehäuse gegen Berührung spannungsführender Teile geschützt werden! - Hinweis: Achten Sie immer auf eine sichere Verdrahtung! - Wichtig: Das Gerät muss an eine ordnungsgemäße Erdung (PE) angeschlossen werden IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 51: Netzteileinschub 20-60 V Dc

    ——————————————————————————– = 2.1 A Nennspannungsbereich: = 24-48 V Maximaler Spannungsbereich: = 20-60 V Nennstrom: = 2,1 A Ausgangsparameter ——————————————————————————– Maximale Leistung: = 50 W Maximale Wärmeenergie: = 180,00 kJ/h (170,61 BTU/h) therm Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 52: Netzteileinschub 10-36 V Dc

    ——————————————————————————– = 2.5 A Nennspannung: = 24 V Maximaler Spannungsbereich: = 10-36 V Nennstrom: = 2,5 A Ausgangsparameter ——————————————————————————– Maximale Leistung: = 50 W Maximale Wärmeenergie: = 180,00 kJ/h (170,61 BTU/h) therm IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 53: Gps Clock

    Ant: rot: die Antenne ist defekt oder nicht korrekt angeschlossen gelb: die Uhr wird über ein externes Signal synchronisiert - MRS Modus (PPS, IRIG ...) Fail: rot: die Zeit ist nicht synchron Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 54 Pin 2: CS (Chip Select) Pin 3: MOSI (Master Out, Slave In) Pin 4: MISO (Master In, Slave Out) Pin 5: GND Achtung: Diesen Stecker nur zum Anschluss eines MEINBERG IMS-XHE Rubidium Erweiterungsge- häuses verwenden. IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 55: Gnss Clock

    Positionsbestimmung erfolgreich rot: die Antenne ist defekt oder nicht korrekt angeschlossen gelb: die Uhr wird über ein externes Signal synchronisiert - MRS Modus (PPS, IRIG ...) Fail rot: die Zeit ist nicht synchron Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 56 Pin 2: CS (Chip Select) Pin 3: MOSI (Master Out, Slave In) Pin 4: MISO (Master In, Slave Out) Pin 5: GND Achtung: Diesen Stecker nur zum Anschluss eines MEINBERG IMS-XHE Rubidium Erweiterungsge- häuses verwenden. IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 57: Gns-Uc Clock

    Positionsbestimmung erfolgreich rot: die Antenne ist defekt oder nicht korrekt angeschlossen gelb: die Uhr wird über ein externes Signal synchronisiert - MRS Modus (PPS, IRIG ...) Fail rot: die Zeit ist nicht synchron Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 58 Pin 2: CS (Chip Select) Pin 3: MOSI (Master Out, Slave In) Pin 4: MISO (Master In, Slave Out) Pin 5: GND Achtung: Diesen Stecker nur zum Anschluss eines MEINBERG IMS-XHE Rubidium Erweiterungsge- häuses verwenden. IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 59: Gnm Clock

    Batteriegepuffert. Bei Ausfall der Hauptstromversorgung läuft die Hardwareuhr auf Quarzbasis frei und die Almanachdaten im RAM gespeichert. Lebensdauer der Lithium-Batterie: min. 10 Jahre Abb. rechts: GNM Multiband-Empfänger und GNM mit XHE-SPI Anschluss (Option) Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 60 Pin 2: CS (Chip Select) Pin 3: MOSI (Master Out, Slave In) Pin 4: MISO (Master In, Slave Out) Pin 5: GND Achtung: Diesen Stecker nur zum Anschluss eines MEINBERG IMS-XHE Rubidium Erweiterungsge- häuses verwenden. IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 61: Pzf Clock

    Antenne ist defekt oder nicht korrekt angeschlossen Fail: rot: die Zeit ist nicht synchron Belegung des DSUB9 Steckers: Pin 2: RxD Pin 3: TxD Pin 5: GND Synchronisation mit PPS + String: Pin 1: PPS Pin 2: RxD Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 62: Tcr Clock - Time Code Empfänger Und Generator

    Holdover Modus (MRS), IRIG Code nicht verfügbar Tele grün: Telegram konsistent rot: Telegram nicht konsistent gelb (blinkend): Jitter zu groß Fail rot: Die Uhr läuft auf Quarzbasis (Holdover Modus) aus: Durch den empfangenen IRIG-Code synchronisiert IMS - LANTIME M1000S Datum: 21. April 2021...
  • Seite 63 IRIG-B123 / B122 / / B126 / B127 / B002 / B003 / B006 / B007 IRIG-G142 / G146 / G002 / G006 AFNOR NFS 87-500 C37.118 IEEE1344 Genauigkeit Zeitbasis Erforderliche Genauigkeit der Timecode-Quelle: max. 100 sek. Jitter / Offset 1E-5 Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 64 Framing: 7E2, 8N1, 8N2, 8E1, 7N2, 7E1, 801 Betriebsmodus: string per second string per minute string on request Zeittelegramm: Meinberg Standard, Uni Erlangen, SAT, Meinberg Capture, ION, Computime, SPA, RACAL Captureeingänge Ausgelöst durch fallende TTL-Flanke Impulswiederholungsintervall: 1.5 msek. min. Auflösung: 800 nsek.
  • Seite 65 Pin 3: TxD Pin 5: GND Synchronisation mit PPS + String: Pin 1: PPS Pin 2: String * * Folgende Timestrings (Zeittelegramme) können verwendet werden: NMEA RMC NMEA ZDA Meinberg Standard Uni Erlangen Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 66: Rsc Umschaltkarte

    11 Anhang 11.5.11 RSC Umschaltkarte Allgemeines Das RSC Umschaltmenü steuert in redundanten Systemen mit zwei Meinberg Funkuhren das Umschalten der Referenzuhr. Die Karte dient der Umschaltung der Impuls- und Frequenzausgänge sowie der seriellen Schnittstellen der angeschlossenen Uhren. Die Auswahl der Referenzuhr geschieht durch die interne Umschaltlogik der RSC. Die Auswahl des jeweils aktiven Systems wird hierbei basierend auf dem Zustand der von den Uhren generierten TIME_SYNC Signale, welche den Synchronzustand der Uhren signalisieren, getroffen.
  • Seite 67 Menü „Switch Unit SCU Cntl“ SCU State ->SCU Cntl < SCU INFO ->MANUAL: disabl<- Selected Clk:2 SCU Outputs: *enabled *disabled MANUAL: enable/disable Umschalten zwischen automatic und manuell Selected Clk: Auswahl der aktiven Referenzuhr Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 68: Lan-Cpu

    Serielle Schnittstelle: RJ45 Anschluss, Konsole: 38400 / 8N1, Anschluss über CAB-CONSOLE Kabel USB Port: Aufspielen von Firmware-Updates Backup und Sichern von Konfigurationsdateien Kopieren von Sicherheitsschlüsseln Sperren / Entsperren von Funktionstastatur Betriebssystem: GNU/Linux 4.x IMS - LANTIME M1000S Datum: 21. April 2021...
  • Seite 69 RADIUS, TACACS, FTP, SSH (incl. SFTP, SCP) - SSH v1.3 / SSH v1.5 / SSH v2 (OpenSSH), SNMPv1 (RFC 1157) / SNMPv2c (RFC 1901-1908) / SNMP v3 (RFC 3411-3418), Telnet (RFC 854-RFC 861) Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 70: Mri - Standard Referenzeingänge

    10 MHz Eingang, Sinus (1,5 V - 5 V oder TTL, BNC Buchse PPS Eingang, TTL, Impulsdauer 5 s, active high, BNC Buchse MRI - Standard Eingangssignale Abb. rechts: über BNC Buchsen IMS - LANTIME M1000S Datum: 21. April 2021...
  • Seite 71 LED A: Grün, wenn Timecode-AM oder Timecode-DCLS oder beide Signale zugleich angelegt werden LED B: Grün, wenn 10 MHz oder PPS oder beide Signale zugleich angelegt werden. Spannungsversorgung: 5 V +-5%, 50 mA Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 72: Mri Konfiguration ¨ U Ber Das Web Interface

    Öffnen Sie dazu das Menü „Uhr“ Öffnen Sie das Untermenü „Status & Konfiguration“ Wählen Sie das entsprechende Clock-Modul des korrespondierenden MRI-Moduls aus Klicken Sie auf den Reiter „MRS-Einstellungen“ Konfigurieren Sie die in der Prioritätenliste angzeigten Referenzsignale IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 73: Irig Einstellungen

    IRIG Einstellungen Menü: Konfiguration der IRIG-Timecodes Für die IRIG-Referenzsignale der MRI stehen verschiedene Timecodes zur Auswahl. Diese sind im Untermenü „Status & Konfiguration“ unter dem Reiter „IRIG-Einstellungen“ zu konfigurieren. Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 74: Esi - Telekom Synchronisationsreferenzen

    PPS anliegt aus, wenn kein Signal anliegt LED B leuchtet grün, wenn Clock und Framed anliegen blinkt grün, wenn nur Clock anliegt blinkt gelb, wenn nur Framed aus, wenn kein Signal anliegt. IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 75: Esi-Konfiguration ¨ U Ber Das Webinterface

    Eine ESI-Karte ist, wie auch ein MRI-Modul, einer Empfängerkarte zugeordnet (abhängig vom Steckplatz auf dem die ESI installiert ist). Das ESI-Modul kann in einem ESI- oder einem MRI-Slot eingesetzt werden. Konfigurierbare Eingänge Eingang 1: 1PPS - Synchronisation. Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 76 Der Maximalwert kann in einem Bereich von 0.5 - 3.0 Schwingungen ausgewählt werden. Eingang 3: akzeptiert als Eingangssignal konfigurierbare Frequenzen von 1 kHz bis 20 MHz. 2048 kHz ist als Default-Wert eingestellt. IMS - LANTIME M1000S Datum: 21. April 2021...
  • Seite 77 G.811 - konformen Referenzquelle (PRC) oder einer TNC kommen, werden akzeptiert, während Signale, die zum Beispiel von einer SETS-Einheit kommen, nicht akzeptiert werden. Sa Bits Mit Sa Bits können Sie eine der Sa4 - Sa8 Bits auswählen, die den SSM Qualitätsnachrichten zugeordnet sind. Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 78: Vsi - Video-Synchronisationseingangskarte

    LTC-Reader (25 fps) Word Clock Eingang Signalpegel: Frequenzbereich: 1 kHz - 10 MHz Sekundenimpuls Eingang Eingangssignal PPS (Puls pro Sekunde) Signalpegel: Pulslänge: 5 s, aktiv high Spannungsversorgung: 5 V, +-5%, 300 mA IMS - LANTIME M1000S Datum: 21. April 2021...
  • Seite 79 Unzureichende Qualität des Referenzsignals Referenzsignal nicht vorhanden / VSI180 ist nicht synchron Normalbetrieb: LED St / In leuchten grün LED Ablauffolge: Alle LEDs 0,5 Sek. rot 0,5 Sek. gelb 0,5 Sek. grün 0,5 Sek aus Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 80: Konfiguration Der Vsi180 ¨ U Ber Das Webinterface

    Menü „IO Konfig -> Konfiguration der Eingänge -> VSI-Modul“ Konfigurierbare Eingänge Eingang 1: Video Sync In Format: PAL 625i Epoche: Signalquelle: Single-ended signal input Time Code Modus: VITC Time Code Zeile: 6 - 22 IMS - LANTIME M1000S Datum: 21. April 2021...
  • Seite 81 Eingang 2: LTC In Art: LTC 25 FPS (Frames pro Sekunde) Eingang 3: Word Clk In Frequenz: 1 kHz - 10 MHz Max. Fehler: 0,5 - 3,0 Schwingungen Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 82: Status Monitoring Der Ims-Vsi

    Das Untermenü „Status“ der „IO Konfig“ bietet Ihnen die Möglichkeit, den Status eines jeden Ports des in- stallierten VSI-Moduls abzulesen. Darüber hinaus wird in diesem Menü die aktuelle Betriebstemperatur des Moduls angezeigt. IMS - LANTIME M1000S Datum: 21. April 2021...
  • Seite 83 Das Untermenü „Status“ der „IO Konfig“ bietet Ihnen die Möglichkeit, den Status eines jeden Ports des in- stallierten VSI-Moduls abzulesen. Darüber hinaus wird in diesem Menü die aktuelle Betriebstemperatur des Moduls angezeigt. Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 84: Lne-Gbe: Netzwerkerweiterung Mit Gigabit-Support Und Sfp-Option

    LNE-GbE und LNE-GbE mit SFP Option Option: LNE-SFP Schnittstellen: 1000BASE-T SFP Kabel: Multimode Fiber: GI 50/125 m oder GI 62,5/125 m Gradient Fiber Singlemode Fiber: E9/125 m Monomode fiber Verbindungs- geschwindigkeit: Elektrisch: 1000 Base-T Fiber-optisch: 1000-FX IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 85: Multi Mode

    I/O Slot sich die Karten befinden. Im Auslieferungszustand werden die Module in aufsteigender Reihenfolge von links nach rechts eingebaut (siehe Abbildung). LAN 0 ist immer die erste Schnittstelle auf der LAN-CPU. Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 86: Lne-Gbe Konfiguration ¨ U Ber Das Web Interface

    IPv6 Modus: Dieser Modus muss hier freigeschaltet werden. MAC-Adresse: Zeigt die eindeutige MAC-Adresse der Schnittstelle an. Zugewiesene Schnittstelle: Im Menü Ethernet Schnittstellen (siehe unten) können für die zugewiesenen Schnittstellen virtuelle Netzwerk-Interfaces hinzugefügt werden. IMS - LANTIME M1000S Datum: 21. April 2021...
  • Seite 87 Über den Reiter VLAN kann diese Funktion aktiviert und konfiguriert werden. Cluster: Über den Reiter Cluster kann die Clusterfunktion aktiviert werden und zusätzliche Parameter wie Multicast oder Unicast Modus, sowie TCP/IP Adresse und Netzmaske können hier gesetzt werden. Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 88: Einbau / Ausbau Einer Lne In Ein Bestehendes System

    Über den „NIC Manager“ lässt sich auch in diesem Fall die Netzwerkkonfiguration aktualisieren. Nach dem erfolgreichen Ausführen des „NIC Managers“ werden nur die tatsächlich vorhandenen Schnittstellen im Webinterface angezeigt. Ein System-Neustart ist nicht notwendig. IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 89: Hps-100: Ptp / Synce / Hardware Ntp Interface

    USB 1.1 / USB 2.0 full-speed, Micro USB Buchse Signalausgänge 2x SMA (50 Ohm) Anschlüsse Konfigurierbare Signale: 1PPS, 10MHz, 2048kHz CPU: 825 MHz Cortex A9 Dual Core on SOC Genauigkeit: 8 ns Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 90 - rot angehalten Performance-Level Optionen: Option Unicast Delay PTPv1 Clients Req./s Req./s Monitoring ————————————————————————————————————————————- PL-A 1024 1600 PL-B 32768 51200 PL-C 65536 102400 PL-D 1024 131072 204800 PL-E 2048 262144 409600 IMS - LANTIME M1000S Datum: 21. April 2021...
  • Seite 91 Eine ausführliche Dokumentation und Beschreibung der Konfiguration finden Sie im Firmwaremanual Ihres Systems im Kapitel „Das Webinterface -> Konfiguration PTPv2“. Abbildung: Webinterface - PTP Menü Globale Konfiguration Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 92: Tsu V3: Ieee-1588 Time Stamp Unit

    Combo Port: 1 x 100/1000BASE-T RJ45 1 x GBIT SFP - Slot Signalausgänge 2x BNC (50 Ohm) Anschlüsse Konfigurierbare Signale: 1PPS, 10MHz, 2048kHz CPU: 1 GHz Dual Core ARM Genauigkeit: 10 ns IMS - LANTIME M1000S Datum: 21. April 2021...
  • Seite 93 LED A - LED B: Zeigen den Status der TSU gelb - gelb Listening grün - aus Master Mode aus - grün Slave Mode gelb - aus Passiv Mode aus - gelb nicht kalibriert rot - rot angehalten Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 94: Pio180 - Pps Oder 10 Mhz I/O Modul

    0,5 Sek. Grün -> 0,5 Sek Aus Normalbetrieb: LED St + LED In: Grün LED P: Grün, wenn Karte auf PPS voreingestellt ist LED C: Grün, wenn Karte auf 10 MHz voreingestellt ist IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 95: Vorauswahl (Pps, 10 Mhz)

    Im Menü „IO Konfig“ der Web-Oberfläche kann jeder Port der PIO180 separat auf „Input“ oder „Output“ eingestellt werden. Um die einzelnen Ports im SyncMon nutzen zu können, muss die Richtung „Input“ gewählt werden. Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 96 Um ausführlichere Informationen zu Möglichkeiten der Konfiguration und des Statusmonitorings der PIO180 zu erhalten, laden Sie sich den Setup Guide auf der Produktseite der PIO180 herunter. Download des PIO180 Setup Guides: https://www.meinberg.de/download/docs/manuals/german/ims-pio.pdf IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 97: Cpe Und Bpe Ausgangskarten (Frontend - Backend, Europakarte)

    Mikroprozessors generiert (CPE). Das Front-End stellt die Signale über verschiedene Anschlusstypen zur Verfügung. Es werden BNC, SMA, 2-polige DFK Klemmen, DSUB9 und ST/SC optische Schnittstellen unterstützt. CPE - Backend BPE - Backend Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 98: Bpe - Backplane Port Erweiterung Mit W¨ A Hlbaren Ausgangsoptionen

    Ausgängen das gewünschte Signal anliegt Abb. rechts: BPE Ausgänge BPE-2000 Standard Ausgänge - BNC Buchsen: PPS, 10 MHz, TC DCLS und TC AM BPE 5000 Fiber Optic ST-Anschlüssen PPS, 10 MHz, TC DCLS und 2048kHz IMS - LANTIME M1000S Datum: 21. April 2021...
  • Seite 99 Web-Interface kann die Konfiguration der Ausgangssignale über das Menü „Uhr Programmierbare Pulse Prog. Out 1“ durchgeführt werden. Hier muss die Option „PTTI 1PPS“ ausgewählt werden, um eine Impulslänge von 20 s zu bekommen. Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 100 (4) Die programmierbaren Pulse, die an den Ausgängen COM A und COM B anliegen, werden über den vorgeschalteten Empfänger im Webinterface konfiguriert (Menü „Uhr Programmierbare Impulse Prog. Out 1“). Dabei werden die Progr. Pulse PP_0 der Uhr an beiden Ausgängen der BPE-3050 ausgegeben. IMS - LANTIME M1000S Datum: 21. April 2021...
  • Seite 101 TC DCLS / FO Singlemode BPE-5080 4 x FST 2048 kHz / FO Multimode BPE-5082 4 x FST PPS, 10 MHz, 2 x 2048 kHz FO Multimode BPE-5090 4 x FST PPO / FO Multimode Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 102: Konfigurieren Einer Bpe Erweiterungskarte

    Signals bei Systemen mit nur einem Empfänger. Die BPE Module haben keine direkten Konfigurations- möglichkeiten. Im Webinterface-Menü „IO-Konfig“ ist auch ein entsprechender Hinweis vermerkt. Abbildung: Menü „Uhr Umschaltkarte IRIG Einstellungen“ Abbildung: Menü „Uhr Programmierbare Pulse Auswahl Idle-Modus“ IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 103: Bpe-8000: Schaltbare Backplane Port Erweiterung

    LED A: Grün, wenn am Ausgang 1 oder Ausgang 2 an beiden Ausgängen das gewünschte Signal anliegt LED B: Grün, wenn am Ausgang 3 oder Ausgang 4 an beiden Ausgängen das gewünschte Signal anliegt Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 104 4x BNC Buchse 3x TTL, 1x Modulated Time Code - TC-AM ** Feste Ausgänge, keine Signalauswahl möglich. BNC-Buchsen Out 1 - Out 3 sind frei programmierbar, Out 4 ist fest auf TC AM eingestellt. IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 105: Konfiguration Einer Bpe-8000 Erweiterungskarte ¨ U Ber Das Webinterface

    11.5.20.5 Konfiguration einer BPE-8000 Erweiterungskarte ¨ u ber das Webinterface Über das Webinterface oder den Meinberg Device Manager (MDU) können die folgenden Signale nach Auswahl auf die BNC-Anschlüsse (TTL) oder fiberoptischen Anschlüsse (ST) verteilt werden: PPS, 10MHz, Time Code DCLS, 2048 kHz und Programmierbare Impulsausgänge PP 1 bis PP 4 der vorgeschalteten Referenzquelle.
  • Seite 106 LED A: Grün, wenn am Ausgang 1 oder Ausgang 2 an beiden Ausgängen das gewünschte Signal anliegt LED B: Grün, wenn am Ausgang 3 oder Ausgang 4 an beiden Ausgängen das gewünschte Signal anliegt IMS - LANTIME M1000S Datum: 21. April 2021...
  • Seite 107 Zeitzone für externe Ausgänge“ muss die lokale Zeitzone ausgewählt werden. Sollte die entsprechende Zeitzone in dieser Dropdown-Box nicht vorhanden sein, dann kann die Zeitzone manuell im Menü „System Display Zeitzonentabelle bearbeiten“ hinzugefügt werden. Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 108 In dem Beispiel unten sind mehrere Zeitzonen eingetragen mit der Umschaltregel für Sommer- und Winterzeit. Bitte beachten Sie dabei, dass sich diese Einstellungen auch auf andere Module auswirken werden, die den programmierbaren Pulsausgang „Prog. Out 1“ zur Verfügung stellen. IMS - LANTIME M1000S Datum: 21. April 2021...
  • Seite 109 Abbildung rechts: CPE Frontends CPE-1000: 4 konfigurierbare Ausgänge über BNC Buchse CPE-5000: 4 konfigurierbare Ausgänge über FO - ST Verbinder CPE-2500: 4 x prog. Pulse (DFK-2) / 1 x TC AM (BNC) Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 110 2 x D-SUB9 PPO - RS-422 CPE-3060 2 x D-SUB9 Serieller Zeitstring RS-422 + PPO CPE-4020 2 x RJ45 Serieller Zeitstring RS-422 + PPS CPE-5000 4 x FST Buchse progr. Pulse / LWL IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 111: Cpe-3000: Programmierbare Ausg¨ A Nge Mit Serieller Schnittstelle

    TxD - / RxD - TxD - TxD + PPO + TxD + / RxD+ PPO + PPO + PPO + TxD - PPO - TxD - / RxD - PPO - PPO - PPO - Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 112: Cpe - Konfiguration ¨ U Ber Das Web Interface

    IRIG Code Generierte Ausgangscodes (B002+B122 ...) Prog. Out Programmierbarer Ausgang Prog. Out 1 - Prog. Out 4 Abb.: Menü - Reiter „Synthesizer“ Frequenz für die Auswahl Frequency Synthesizer im Menü „Prog. Out“ IMS - LANTIME M1000S Datum: 21. April 2021...
  • Seite 113 Stündlicher Impuls (Impulslänge) DCF77 Marks DCF77 Zeitmarken (Timeout) Position OK (Positionsbestimmung abgeschlossen) Time Sync (Uhr ist synchron) All Sync (Positionsbestimmung abgeschlossen und Clock synchronisiert) DCLS Time Code DCLS Zeitcode Synthesizer Frequency Frequenz-Synthesizer Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 114: Cpe-4020: Programmierbare Ausg¨ A Nge Mit Serieller Schnittstelle

    5 V +-5%, 150 mA Anschlusstyp: 8P8C (RJ45) Kabel: Kupfer Twisted Pair, z.B. CAT 5.0 Pin 3 TxD (+) RS-422 Pin 6 TxD (-) Pin 7 PPS (+) Pin 8 TxD 1 / PPS PPS (-) IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 115: Cpe-4020 Konfiguration ¨ U Ber Das Web Interface

    Stündlicher Impuls (Impulslänge) DCF77 Marks DCF77 Zeitmarken (Timeout) Position OK (Positionsbestimmung abgeschlossen) Time Sync (Uhr ist synchron) All Sync (Positionsbestimmung abgeschlossen und Clock synchronisiert) DCLS Time Code DCLS Zeitcode Synthesizer Frequency Frequenz-Synthesizer Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 116 11 Anhang Abbildung: Auswahl der programmierbaren Impulsausgänge IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 117: Liu - Line Interface Unit

    Power: Init blau während der Initialisierung, danach grün grün T1 Modus ist ausgewählt rot: Ausgang ist unterbrochen gelb: Signalqualität unbekannt grün E1 Modus ist ausgewählt rot: Ausgang ist unterbrochen gelb: Signalqualität unbekannt Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 118: Ims-Liu Telekom Ausgangssignale

    11.5.21.1 IMS-LIU Telekom Ausgangssignale Die Baugruppe LIU (Line Interface Unit) wurde entwickelt, um die satellitengeführte Referenzfrequenz einer vorzuschaltenden Meinberg GNSS-Funkuhr in verschiedene Taktsignale zu konvertieren. Diese können für die verschiedensten Applikationen als Synchronisationsquelle genutzt werden. Typische Anwendungen sind: • Synchronisation von Telecom-Netzwerken •...
  • Seite 119 G703-13, balanced isolation 1544 kHz or 2048 kHz isolation micro controller amplifier amplifier clock outputs G703-13, unbalanced amplifier 1544 kHz or 2048 kHz framer & low pass filter 4.096 MHz line interface amplifier Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 120: Telekom Ausgangssignale

    Synchronization Status Message Bits (SSM) der framed Ausgänge werden von „Traceable to PRS - 0x02“ auf „Quality unknown - 0x00“ geändert. Das gewünschte Verhalten bei Verlust der Synchronisation kann ebenfalls über das Webinterface eingestellt werden. IMS - LANTIME M1000S Datum: 21. April 2021...
  • Seite 121 11.5.21.4 Impulsformen Die im folgenden dargestellten Impulsschemata sind durch die ANSI (T1-Modus) und CCITT (E1-Modus) für Signale in Telekommunikationsanwendungen vorgeschrieben. Die Baugruppe LIU erfüllt diese Forderungen. T1 (T.403): E1 (G.703): Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 122 LIU-A4000 LIU-A0040 LIU-A0004 LIU-A2020 LIU-A2002 LIU_A0202 LIU_A0400 LIU-A1111 BITS (4/0) Clock (4/0) Clock (0/4) BITS (2/0) BITS (2/0) BITS (0/2) BITS (0/4) BITS (1/1) Clock (2/0) Clock (0/2) Clock (0/2) Clock (1/1) IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 123: Lno - Sinus Ausgänge Mit Geringem Phasenrauschen

    10 kHz 165 dBc/Hz 5 MHz Option: LNO180/5 OCXO-MQ 1 Hz 88 dBc/Hz 10 Hz 115 dBc/Hz 100 Hz 132 dBc/Hz 1 kHz 145 dBc/Hz 10 kHz 158 dBc/H Quartz-Filter: Bandbreite 1 kHz Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 124 PLL ist nicht gelockt, OCXO in Aufwärmphase 10 MHz Referenz ist nicht vorhanden Die Qualität des Referenzeingangs ist unzureichend LEDs grün: Normalbetrieb, Ausgänge freigeschaltet LED rot: Signalisiert im Normalbetrieb einen fehlerhaften Ausgang oder Kurzschluss IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 125: Fdm - Frequenzüberwachung In Stromnetzen

    Accurate (Genauigkeit von 200 ns zur Referenz) LED A: grün FD (Frequency Deviation) innerhalb der konfigurierten Grenzen FD Overflow LED B: grün TD (Time Deviation) innerhalb der konfigurierten Grenzen TD Overflow Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 126 96-polige VG-Leiste DIN 41612 Betriebsspannung: +5 V DC Stromaufnahme: 0,4 A - 1 A Detailliertere Informationen über FDM - Frequency Deviation Monitoring finden Sie im aktuellen LANTIME Firmwaremanual, Kapitel „LTOS6 Management and Monitoring FDM“. IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 127: Rel1000: Error Relais - Modul

    Clock 1 / Event-Benachrichtigungen Relais Relais B: Clock 2 / PPS Relais C: RSC / 10 MHz / Event-Benachrichtigungen Relais Im redundanten Betrieb sind die Jumper auf der REL1000 wie folgt gesteckt: Datum: 21. April 2021 IMS - LANTIME M1000S...
  • Seite 128 Technische Daten ERROR Relais: Schaltspannung: 220 V DC / 250 V AC Schaltlast: 60 W /62.5 VA UL/CSA: 0.3 A 125 V AC 0.3 A 110 V DC 30 V DC Ansprechzeit: ca.3 ms IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 129: Rel1000 - Konfiguration Im Webinterface

    In dieser Abbildung sind keine Auswahlmöglichkeiten vorhanden - die Relais werden im redundanten Betrieb über die Referenzuhren und die RSC-Umschalteinheit geschaltet. Diese Abbildung zeigt das Menü in einem nicht-redundanten System. Das Relais C kann über die Benachrich- tigungen angesteuert werden. Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 130: Scg-U: Studio Clock Generator

    4 x BNC (2,5 V TTL an 75 Ohm) Ausgänge mit konfigurierbaren Frequenzen Eingangssignal: 10 MHz, Sinuswelle oder Rechteckimpuls Stromaufnahme: 5 V +- 5%, @400 mA Umgebungstemperatur: 0 ... 50 C / 32 ... 122 F Luftfeuchtigkeit: Max. 85% IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 131: Scg-U: Konfiguration ¨ U Ber Das Web Interface

    Frequenz Ausgang 3 = 11,025 kHz Übersicht Konfiguration SCG-U Sound Clock Generator Ausgänge 1 - 4 Ausgang: Studio Clock Out Status: Gesperrt Freigegeben Basisfrequenz: 32 kHz 44.1 kHz 48 kHz Multiplikator: von 1/8 - 256 Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 132: Scg-B: Studio Clock Generator Balanced

    GND 2 Pin 5 DARS 3 Hot 3 Pin 15 Cold 3 Pin 3 GND 3 Pin 16 DARS 4 Hot 4 Pin 1 Cold 4 Pin 14 GND 4 Pin 2 IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 133: Scg-B: Konfiguration ¨ U Ber Das Web Interface

    Im Menü „IO Konfiguration“ kann für jeden Ausgang der M1000S der Ausgang auf DARS (Digital Audio Ref- erence Signal) eingestellt werden. Es gibt insgesamt vier Ausgänge, die wahlweise auch abgeschaltet werden können. Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 134: Vsg181 - Video Sync Generator

    720p50 Hz (SMPTE296M3) 1080i25 Hz (SMPTE274M6) 720p59,94 Hz (SMPTE296M1) 1080i29,97 Hz (SMPTE274M7) LTC Ausgang Signal: Signalpegel: TTL, 2,5 V (MARK/SPACE) an 75 Formate: 25 fps, 23,98 fps, 29,97 fps, 29,97 fps Drop Frame IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 135: Dars Ausgang

    BNC-Buchsen Kabel: Koaxial, geschirmt Statusanzeigen: ST: Status der VSG In: Synchronisationsstatus A: Status des Blackburst-Ausgangs B: Status des LTC-Ausgangs Elektr. Anschlüsse: 96-polige VG-Leiste DIN 41612 Stromaufnahme: 5 V +- 5%, 250 mA Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 136: Vsg Konfiguration ¨ U Ber Das Web Interface

    720p/50 Hz (SMPTE296M3)(HD) 1080i/25 Hz (SMPTE274M6)(HD) 720p/59,94 Hz (SMPTE296M1)(HD) 1080i/29,97 Hz (SMPTE274M7)(HD) Phase-Offset: [Offset Wert] ———————————————————————- Ausgang 2: ———————————————————————- Ausgang: Video Out Epoche: wie Ausgang 1 Format: NTSC (525i) PAL (625i) Phase-Offset: [Offset Wert] IMS - LANTIME M1000S Datum: 21. April 2021...
  • Seite 137 LTC 25FPS (Frames Per Second) ———————————————————————- Ausgang 4: ———————————————————————- Ausgang: Digital Audio Out Signaltyp: DARS (AES3id) ———————————————————————- Mit dem Reiter „Misc“ kann die Konfiguration der VSG direkt auf der Karte im EEPROM gespeichert werden. Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 138: Acm - Active Cooling Modul

    Das Modul ist leicht austauschbar - vor Ort und während des operativen Betriebes ohne das System herunterzufahren (Hot-Plug). Die Überwachung der aktiven Kühlung und der Systemtemperatur kann über das Webinterface im Menü „Sys- Fan Control“ vorgenommen werden. IMS - LANTIME M1000S Datum: 21. April 2021...

  • Seite 139: Rohs Und Weee

    Dieses Produkt fällt unter die B2B Kategorie. Zur Entsorgung muss es an den Hersteller übergeben wer- den. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. Datum: 21. April 2021 IMS - LANTIME M1000S...

  • Seite 140: Konformit¨ A Tserkl¨ A Rung

    13 Konformitätserklärung 13 Konformit ¨ a tserkl ¨ a rung Declaration of Conformity Doc ID: IMS - LANTIME M1000S-21.04.2021 Hersteller Meinberg Funkuhren GmbH & Co. KG Manufacturer Lange Wand 9, D-31812 Bad Pyrmont erklärt in alleiniger Verantwortung, dass das Produkt,...
