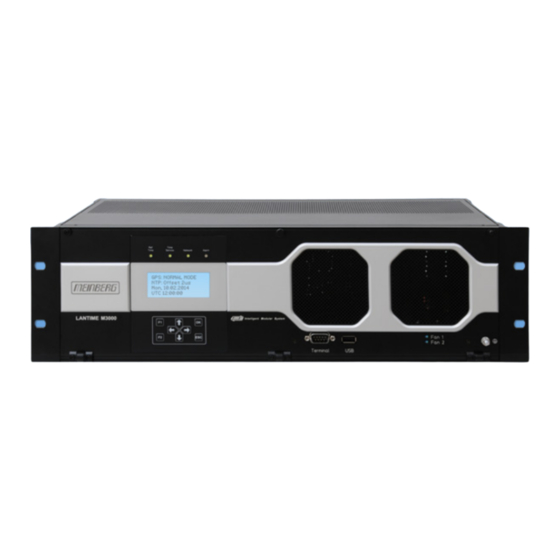

Meinberg LANTIME M3000 Handbuch

Modulare zeit- und frequenzsynchronisation und ntp server
Vorschau ausblenden Andere Handbücher für LANTIME M3000:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

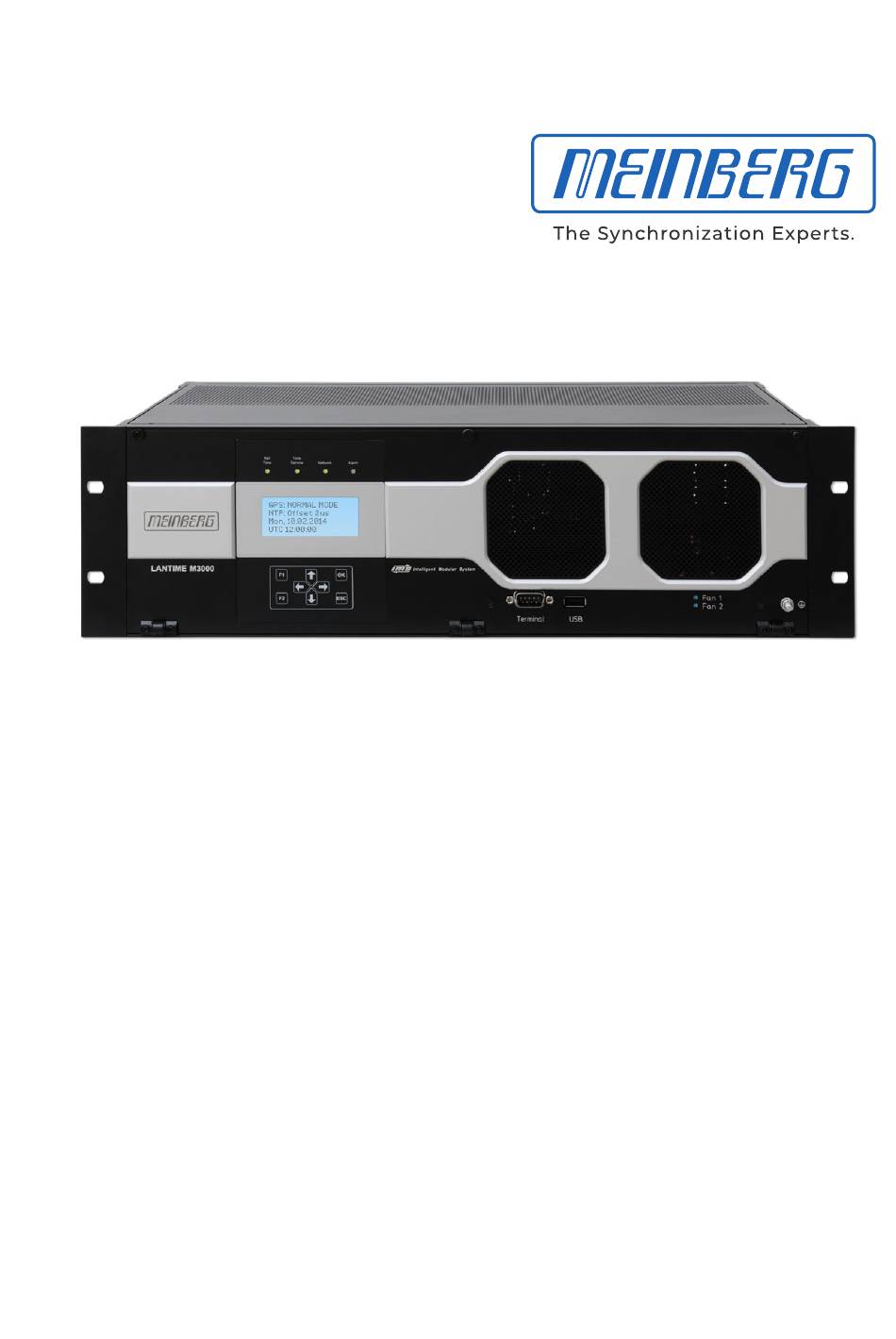

HANDBUCH
IMS - LANTIME M3000
Modulare Zeit- und Frequenz-
synchronisation und NTP Server
2. Juli 2020
Meinberg Funkuhren GmbH & Co. KG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Meinberg LANTIME M3000

Inhaltszusammenfassung für Meinberg LANTIME M3000

  • Seite 1 HANDBUCH IMS - LANTIME M3000 Modulare Zeit- und Frequenz- synchronisation und NTP Server 2. Juli 2020 Meinberg Funkuhren GmbH & Co. KG...

  • Seite 3: Front View (Frontansicht) Ims - Lantime M3000

    Front view (Frontansicht) IMS - LANTIME M3000...

  • Seite 4: Rear View (Rückansicht) Ims - Lantime M3000

    Rear view (Rückansicht) IMS - LANTIME M3000 10MHz Clock Signal...

  • Seite 5: Inhaltsverzeichnis

    12 Anhang: Technische Daten 12.1 Technische Daten LANTIME M3000 Gehäuse ......
  • Seite 6 12.7.27 VSG - Video Sync Generator ........126 13 RoHS und WEEE 14 Konformit¨ a tserkl¨ a rung Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 7: Impressum

    1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 02.07.2020...

  • Seite 8: Wichtige Sicherheitshinweise

    Die Nichtbeachtung dieser Sicherheitshinweise bzw. besonderer Warnungen oder Betriebsanweisun- gen in den Handbüchern zum Produkt, verstößt gegen die Sicherheitsstandards, Herstellervorschriften und Sachgemäße Benutzung des Gerätes. Meinberg Funkuhren übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung dieser Richtlinien entstehen. In Abhängigkeit von Ihrem Gerät oder den installierten Optionen können einige Informationen für Ihr Gerät ungültig sein.

  • Seite 9: Verwendete Symbole

    Dieses Produkt fällt unter die B2B Kategorie. Zur Entsorgung muss es an den Hersteller übergeben werden. This product is handled as a B2B category product. In order to secure a WEEE compliant waste disposal it has to be returned to the manufacturer. IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 10 Die Handbücher zum Produkt sind im Produktumfang des Gerätes auf einem USB-Stick enthalten. Die Hand- bücher können auch über das Internet bezogen werden. Geben Sie im Internet unter https://www.meinberg.de im Suchfeld oben die entsprechende Gerätebezeichnung ein. Dieses Handbuch enthält wichtige Sicherheitshinweise für die Installation und den Betrieb des Gerätes.

  • Seite 11: Sicherheit Beim Installieren

    Aus Sicherheitsgründen sollte das Gerät mit der höchsten Masse in der niedrigsten Position des Racks eingebaut werden. Weitere Geräte sind von unten nach oben zu platzieren. Das Gerät muss vor mechanischen Beanspruchungen wie Vibrationen oder Schlag geschützt angebracht werden. IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 12 Im Stör- oder Service-Fall (z. B. bei beschädigten Gehäuse oder Netzkabel oder beim Eindringen von Flüssigkeiten oder Fremdkörpern) kann damit der Stromfluss unterbrochen werden. Fragen zur Hausinstallation klären Sie bitte mit Ihrer Hausverwaltung. Die Stromversorgung sollte mit einer kurzen, induktivitätsarmen Leitung angeschlossen werden. Datum: 2. Juli 2020 IMS - LANTIME M3000...
  • Seite 13 Gerätes angebracht werden und als Gerät oder die Schutzkontakt-Steckdose der Trennvorrichtung für das Gerät gekennzeichnet sein. Hausinstallation dem Benutzer frei zugänglich ist, damit in Notfall das Netzkabel aus der Steckdose gezogen werden kann. IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 14: Schutzleiter-/ Erdungsanschluss

    Ist ein externer Erdungsanschluss am Gehäuse vorgesehen, muss dieser mit der Potentialausgleichsschiene (Erdungsschiene) verbunden werden. Die Montageteile sind nicht im Lieferumfang enthalten. Hinweis: Bitte verwenden Sie ein Erdungskabel 1.5 mm Achten Sie immer auf eine korrekte Crimpverbindung! Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 15: Sicherheit Im Laufenden Betrieb

    Geräte, die über eine oder mehrere Unterbrechungsfreie Stromversorgungen (USVen) angeschlossen sind, bleiben auch dann in Betrieb, wenn der Netzstecker der USV/USVen gezogen ist. Deshalb müssen Sie die USVen nach Vorgabe der zugehörigen Benutzerdokumentation außer Betrieb setzen. IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 16: Sicherheit Bei Der Wartung

    Explosionsgefahr bei unsachgemäßem Austausch der Batterie. Ersatz nur durch denselben oder einen vom Hersteller empfohlenen gleichwertigen Typ. Bei der Entsorgung gebrauchter Batterien sind die örtlichen Bestimmungen über die Beseitigung von Sondermüll zu beachten. Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 17: Reinigen Und Pflegen

    Erdung verloren. Baugruppen lagern Bewahren Sie Baugruppen stets in EGB-Schutzhüllen auf. Diese EGB-Schutzhüllen müssen unbeschädigt sein. EGB-Schutzhüllen, die extrem faltig sind oder sogar Löcher aufweisen, schützen nicht mehr vor elektrostatischer Entladung. IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 18: Rückgabe Von Elektro- Und Elektronik-Altgeräten

    Rückgabe- und Sammelsysteme Für die Rückgabe Ihres Altgerätes nutzen Sie bitte die Ihnen zur Verfügung stehenden länderspezifischen Rückgabe- und Sammelsysteme oder setzen Sie sich mit Meinberg Funkuhren in Verbindung. Bei Altgeräten, die aufgrund einer Verunreinigung während des Gebrauchs ein Risiko für die menschliche Gesundheit oder Sicherheit darstellen, kann die Rücknahme abgelehnt werden.

  • Seite 19: Komplettsystem Lantime

    Außerdem besteht die Möglichkeit, alle Alarmnachrichten auf einem Großdisplay VP100/20/NET anzeigen zu lassen. Wenn eine Redundanz für den Fall eines Ausfalls der Hardware benötigt wird, können mehrere LANTIME NTP-Server im gleichen Netzwerk installiert werden. IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 20: Netzwerk Zeitserver Mit Synchronisierter Zeitreferenz

    Phase aus einer Flash-Disk geladen wird. Alle Einstellungen können über acht Taster und einem Display vorgenommen werden. Ebenso besteht die Möglichkeit einer Fernkonfiguration über das Netzwerk mittels FTP oder TELNET. Ein integrierter Web-Server ermöglicht den Zugriff auf den LANTIME mit einem beliebigen Web-Browser. Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 21: Antennenmontage

    55 Nord und 55 Süd liegen, ermöglicht diese Positionierung den bestmöglichen Empfang. Meinberg bietet eigene GPS-Empfänger an, die mit einer Antennen- / Konvertereinheit arbeiten und somit sehr lange Antennenkabel ermöglichen. Einige Geräte enthalten jedoch auch GNSS-Empfänger, die neben GPS auch andere Satellitensysteme wie GLONASS, Galileo und BeiDou unterstützen.

  • Seite 22: Meinberg Gps Antenne/Konverter

    Da die faseroptische Verbindung die Antenne nicht mit Gleichstrom versorgen kann, ist in diesem Fall eine zusätzliche Stromversorgung in Antennennähe erforderlich. Aufgrund der spezifischen Anforderungen an die Fernspeisung und Frequenzumwandlung ist das Meinberg GPS Equipment nicht unbedingt kompatibel mit GPS Geräten von Drittanbietern.

  • Seite 23: Montage Und Inbetriebnahme Der Gps-Antenne

    Die Gesamtlänge eines Kabels von der Antenne zum Empfänger darf die angegebene maximale Länge (abhängig vom Kabeltyp) nicht überschreiten. Die Position des Splitters in der Antennenleitung spielt dabei keine Rolle. IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 24 - Führen Sie keine Arbeiten an der Antennenanlage oder der Antennenleitung durch, wenn die Gefahr eines Blitzeinschlages besteht. - Führen Sie keine Arbeiten an der Antennenanlage durch, wenn der Sicherheitsabstand zu Freileitungen und Schaltwerken unterschritten wird. Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 25: Allgemeines Gnss-Antennen

    5 Antennenmontage 5.1.2 Allgemeines GNSS-Antennen Einige Meinberg Geräte verwenden alternative GNSS Empfänger, die andere Satellitensysteme wie GLONASS, Galileo oder BeiDou unterstützen, zusätzlich zu GPS. Diese Empfänger können nicht direkt mit der in Kapitel „Meinberg GPS Empfänger“ beschriebenen Standard-Meinberg-Antennen- / Konvertereinheit betrieben wer- den, so dass sie eine andere Antenne benötigen.
  • Seite 26 - Führen Sie keine Arbeiten an der Antennenanlage oder der Antennenleitung durch, wenn die Gefahr eines Blitzeinschlages besteht. - Führen Sie keine Arbeiten an der Antennenanlage durch, wenn der Sicherheitsabstand zu Freileitungen und Schaltwerken unterschritten wird. Datum: 2. Juli 2020 IMS - LANTIME M3000...
  • Seite 27 - Führen Sie keine Arbeiten an der Antennenanlage oder der Antennenleitung durch, wenn die Gefahr eines Blitzeinschlages besteht. - Führen Sie keine Arbeiten an der Antennenanlage durch, wenn der Sicherheitsabstand zu Freileitungen und Schaltwerken unterschritten wird. IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 28: Einschalten Eines Gnss-Empfängers

    GPS Satellites“) sowie über die grafische Web-Oberfläche („Clock Receiver Information“) können Sie die Anzahl der Satelliten überprüfen - ob sie in Sicht sind (d.h. über dem Horizont) und ob sie als qualitativ gut eingestuft werden können. Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 29: Langwellen-Signalempfang

    DCF77 entwickelt, es sind aber auch Varianten für MSF und WWVB verfügbar. Da die Glasfaserverbindung die Antenne nicht mit Gleichstrom versorgen kann, ist in diesem Fall eine zusätzliche externe Stromversorgung der Antenne erforderlich. Unsere Langwellen-Empfänger wurden speziell für Meinberg-Systeme entwickelt und sind nicht zwingend mit Empfängern von Drittherstellern kompatibel. IMS - LANTIME M3000...

  • Seite 30: Montage Und Inbetriebnahme Einer Langwellenantenne

    (Protective Earth) oder BNC Stecker Buchse Kabel ca. 1,5 mm Ø am Überspannungsschutz befestigt Abbildung: Langwellen-Antenne an einer Wand montiert. Der optionale Überspannungsschutz hält hohe Span- nungsspitzen durch das Antennenkabel fern vom Empfänger. Datum: 2. Juli 2020 IMS - LANTIME M3000...
  • Seite 31 - Führen Sie keine Arbeiten an der Antennenanlage oder der Antennenleitung durch, wenn die Gefahr eines Blitzeinschlages besteht. - Führen Sie keine Arbeiten an der Antennenanlage durch, wenn der Sicherheitsabstand zu Freileitungen und Schaltwerken unterschritten wird. IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 32: Dcf77 / Pzf Empfänger

    300 m Fiber-Optisch ** Lichtwellenleiter 2000 m * DCF77 (Deutschland, Mitteleuropa), MSF (GB), WWVB (US), JJY (Japan) ** Fiber-Optisch - GOAL - GPS Optical Antenna Link; DOAL - DCF Optical Antenna Link Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 33: Kurzanleitung Zur Erstinbetriebnahme

    IPv4 lan0:0 Link Mode Gateway ->DHCP: enable 172.28.8.7 Danach können alle weiteren Einstellungen über das Netzwerkinterface, entweder über einen WEB-Browser oder eine Telnet/SSH Session, konfiguriert werden. Default Benutzer: root Default Passwort: timeserver IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 34: Bootphase Des Ims-Clk Empf¨ A Ngers

    IMS-CLK in der Betriebsart Cold Boot. Der Empfänger sucht einen Satelliten und liest von diesem das komplette Almanach ein. Nach etwa 12 Minuten ist der Vorgang beendet und die Betriebsart wechselt zu Warm Boot. Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 35: Bootphase Des Linux Rechners

    Zeit, bis der Offset zur Funkuhr optimiert ist. Es wird von dem NTPD gewährleistet, dass der Offset zur Referenzuhr nicht größer als +-128 ms wird; ansonsten wird die Zeit gesetzt. Typisch sind Offsetwerte um +-5 ms, nachdem der NTPD eingeschwungen ist. IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 36: Benutzerschnittstellen Zur Konfiguration

    // IP Adresse vom LANTIME password: timeserver Um eine Secure HTTP (HTTPS) Verbindung zu dem LANTIME aufzubauen, geben Sie die folgende Zeile in Ihrem WEB-Browser ein: https://198.168.10.10 // IP Adresse vom LANTIME password: timeserver Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 37: Die Men¨ U S Im Detail

    überwachten Netzwerkanschlüsse (siehe „Setup Device Parameter / Check Network Linkup“) ist nicht angeschlossen (kein Link) „Alarm“ aus: kein Fehler rot: allgemeiner Fehler – weitere Informationen auf dem Display. IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 38 PTP IEEE1588 Network System Ref. Time -> Interfaces < Time Service Global Cfg. ->Network Services System Add Interf. Ref. Time > Time Zone Time Service Options Network System Info ->System Fan Control Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 39: Das Lantime Webinterface

    Um eine HTTP(S)-Verbindung zu dem LANTIME aufzubauen, geben Sie die folgende Zeile in Ihrem WEB- Browser ein: http://198.168.10.10 - wobei die IP Adresse des LANTIME eingegeben werden muss. Default Login Benutzer: root Passwort: timeserver IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 40 Zeitstempel dargestellt. Die letzten Einträge sind dabei immer ganz oben. Diese Ausgabe entspricht der Datei „/var/log/lantime_messages“, die nach jedem Startvorgang neu erstellt wird. Mit der Navigation im oberen Teil der Web-Oberfläche werden die Untermenüs geöffnet. Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 41: Anhang: Technische Daten

    12 Anhang: Technische Daten 12 Anhang: Technische Daten 12.1 Technische Daten LANTIME M3000 Geh ¨ a use Gehäuse: Baugruppenträger Schroff EUROPAC lab HF Frontplatte 3HE/84TE (128 mm hoch / 426,4 mm breit) Die aufklappbare Front ist für den nachträglichen Lüftereinbau vorbereitet (siehe dazu Kapitel Einbau ACM Modul).
  • Seite 42 (linke Seite). Die Grafik auf der rechten Seite zeigt den Luftstrom beim Betrieb mit ACM Modul und ohne Abstand nach oben und unten zwischen den Systemen im Serverschrank. Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 43: Acm - Active Cooling Module

    Öffnen der Frontplatte vom Stromkreis trennt. Abb. 4: Verriegeln des Steckers im System Abb. 2: Kompaktes ACM Modul mit zwei Lüftern Abb. 5: Der Schalter unterbricht den Stromkreis nach dem Öffnen der Front IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 44: Verfügbare Module Und Anschlüsse

    10 MHz Sinus Datenleitung geschirmt DFK-3 Error Relaisausgang Signaleingänge: BNC, RJ45 E1/T1, var. Freq. Datenleitung geschirmt BNC / FST 10 MHz, PPS, IRIG, PPOs Datenleitung geschirmt Ein-/Ausgangsmodule: PPS, 10 MHz Datenleitung geschirmt Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 45: Terminal (Konsole)

    Der USB-Stick wird für die folgenden Aufgaben verwendet: • Sperren der Tasten am LCD vor unbefugten Zugriff • Sichern der LANTIME Konfiguration • Übertragen von Konfigrationen • zwischen mehreren Lantimes • Sichern von Logdateien IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 46: Austausch Oder Einbau Eines Hotplug-Fähigen Ims Moduls

    Gehäuse verursachen. Stellen Sie sicher, dass das Modul fest in der Anschlussleiste eingerastet ist, bevor Sie die beiden Schrauben wieder befestigen. Sie können das eingesetzte Modul jetzt in Betrieb nehmen. Befestigungspunkte bei einem 1HE IMS System Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 47: Wichtige Hinweise Für Hot-Plug-Fähige Ims-Module

    Der NTP-Dienst sowie der Zugriff auf das Webinterface werden bei gezogener CPU unterbrochen. Ebenso sind die Management- und Monitoring-Funktionen nicht mehr verfügbar. RSC/SPT: „hot swappable“ Die Umschaltfunktion bzw. die Verteilung der erzeugten Signale ist bei gezogener RSC/SPT unterbrochen. IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 48: Ims Moduloptionen

    - Alle Steckverbinder müssen mit einem geeigneten Steckergehäuse gegen Berührung spannungsführender Teile geschützt werden! - Hinweis: Achten Sie immer auf eine sichere Verdrahtung! - Wichtig: Das Gerät muss an eine ordnungsgemäße Erdung (PE) angeschlossen werden Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 49: Netzteileinschub 20-60 V Dc

    ——————————————————————————– = 2.5 A Nennspannung: = 24 V Maximaler Spannungsbereich: = 10-36 V Nennstrom: = 2,5 A Ausgangsparameter ——————————————————————————– Maximale Leistung: = 50 W Maximale Wärmeenergie: = 180,00 kJ/h (170,61 BTU/h) therm IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 50: Gps Clock

    Ant: rot: die Antenne ist defekt oder nicht korrekt angeschlossen gelb: die Uhr wird über ein externes Signal synchronisiert - MRS Modus (PPS, IRIG ...) Fail: rot: die Zeit ist nicht synchron Datum: 2. Juli 2020 IMS - LANTIME M3000...
  • Seite 51 Pin 2: CS (Chip Select) Pin 3: MOSI (Master Out, Slave In) Pin 4: MISO (Master In, Slave Out) Pin 5: GND Achtung: Diesen Stecker nur zum Anschluss eines MEINBERG IMS-XHE Rubidium Erweiterungsge- häuses verwenden. IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 52: Gnss Clock

    Positionsbestimmung erfolgreich rot: die Antenne ist defekt oder nicht korrekt angeschlossen gelb: die Uhr wird über ein externes Signal synchronisiert - MRS Modus (PPS, IRIG ...) Fail rot: die Zeit ist nicht synchron Datum: 2. Juli 2020 IMS - LANTIME M3000...
  • Seite 53 Pin 2: CS (Chip Select) Pin 3: MOSI (Master Out, Slave In) Pin 4: MISO (Master In, Slave Out) Pin 5: GND Achtung: Diesen Stecker nur zum Anschluss eines MEINBERG IMS-XHE Rubidium Erweiterungsge- häuses verwenden. IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 54: Gns-Uc Clock

    Positionsbestimmung erfolgreich rot: die Antenne ist defekt oder nicht korrekt angeschlossen gelb: die Uhr wird über ein externes Signal synchronisiert - MRS Modus (PPS, IRIG ...) Fail rot: die Zeit ist nicht synchron Datum: 2. Juli 2020 IMS - LANTIME M3000...
  • Seite 55 Pin 2: CS (Chip Select) Pin 3: MOSI (Master Out, Slave In) Pin 4: MISO (Master In, Slave Out) Pin 5: GND Achtung: Diesen Stecker nur zum Anschluss eines MEINBERG IMS-XHE Rubidium Erweiterungsge- häuses verwenden. IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 56: Gnm Clock

    Batteriegepuffert. Bei Ausfall der Hauptstromversorgung läuft die Hardwareuhr auf Quarzbasis frei und die Almanachdaten im RAM gespeichert. Lebensdauer der Lithium-Batterie: min. 10 Jahre Abb. rechts: GNM Multiband-Empfänger und GNM mit XHE-SPI Anschluss (Option) Datum: 2. Juli 2020 IMS - LANTIME M3000...
  • Seite 57 Pin 2: CS (Chip Select) Pin 3: MOSI (Master Out, Slave In) Pin 4: MISO (Master In, Slave Out) Pin 5: GND Achtung: Diesen Stecker nur zum Anschluss eines MEINBERG IMS-XHE Rubidium Erweiterungsge- häuses verwenden. IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 58: Pzf Clock

    Antenne ist defekt oder nicht korrekt angeschlossen Fail: rot: die Zeit ist nicht synchron Belegung des DSUB9 Steckers: Pin 2: RxD Pin 3: TxD Pin 5: GND Synchronisation mit PPS + String: Pin 1: PPS Pin 2: RxD Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 59: Tcr Clock - Time Code Empfänger Und Generator

    Holdover Modus (MRS), IRIG Code nicht verfügbar Tele grün: Telegram konsistent rot: Telegram nicht konsistent gelb (blinkend): Jitter zu groß Fail rot: Die Uhr läuft auf Quarzbasis (Holdover Modus) aus: Durch den empfangenen IRIG-Code synchronisiert IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 60 IRIG-B123 / B122 / / B126 / B127 / B002 / B003 / B006 / B007 IRIG-G142 / G146 / G002 / G006 AFNOR NFS 87-500 C37.118 IEEE1344 Genauigkeit Zeitbasis Erforderliche Genauigkeit der Timecode-Quelle: max. 100 sek. Jitter / Offset 1E-5 Datum: 2. Juli 2020 IMS - LANTIME M3000...
  • Seite 61 Framing: 7E2, 8N1, 8N2, 8E1, 7N2, 7E1, 801 Betriebsmodus: string per second string per minute string on request Zeittelegramm: Meinberg Standard, Uni Erlangen, SAT, Meinberg Capture, ION, Computime, SPA, RACAL Captureeingänge Ausgelöst durch fallende TTL-Flanke Impulswiederholungsintervall: 1.5 msek. min. Auflösung: 800 nsek.
  • Seite 62 Pin 3: TxD Pin 5: GND Synchronisation mit PPS + String: Pin 1: PPS Pin 2: String * * Folgende Timestrings (Zeittelegramme) können verwendet werden: NMEA RMC NMEA ZDA Meinberg Standard Uni Erlangen Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 63: Rsc Umschaltkarte

    12 Anhang: Technische Daten 12.7.10 RSC Umschaltkarte Allgemeines Das RSC Umschaltmenü steuert in redundanten Sys- temen mit zwei Meinberg Funkuhren das Umschalten der Referenzuhr. Die Karte dient der Umschaltung der Impuls- und Frequenzausgänge sowie der seriellen Schnittstellen der angeschlossenen Uhren. Die Bedi- enelemente des Moduls ermöglichen die Auswahl der...
  • Seite 64 Menü „Switch Unit SCU Cntl“ SCU State ->SCU Cntl < SCU INFO ->MANUAL: disabl<- Selected Clk:2 SCU Outputs: *enabled *disabled MANUAL: enable/disable Umschalten zwischen automatic und manuell Selected Clk: Auswahl der aktiven Referenzuhr Datum: 2. Juli 2020 IMS - LANTIME M3000...
  • Seite 65 Die RSC Karte arbeitet in einem IMS System. Eine LAN Schnittstelle zum Konfigurieren und Überwachen ist aktiv. Schalterstellungen Nr. 5-7: Reserviert Schalterstellungen Nr. 8: OFF: Der „Priority Master Modus“ ist ausgeschaltet. Der „Priority Master Modus“ ist eingeschaltet. IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 66 Der priorisierte Master ist Clock 2. WENN Schalterposition Nr. 1 gleich ON: Schalterstellungen Nr. 10: OFF: Auch wenn asynchron ist immer eine Uhr eingeschaltet. Eine Uhr ist aktiv nach dem ersten Sync-Ereignis seit einem Reset. Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 67: Spt - Single Pass Through

    System verteilt. Clock: Rot: Solange der Empfänger noch nicht synchronisiert ist. Grün: Wenn der Empfänger synchronisiert ist. Status: Blau: Während der Initialisierungsphase. Grün: Nach Initialisierung des Empfängers. Stromaufnahme: 40 mA IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 68: Lan-Cpu

    Serielle Schnittstelle: RJ45 Anschluss, Konsole: 38400 / 8N1, Anschluss über CAB-CONSOLE Kabel USB Port: Aufspielen von Firmware-Updates Backup und Sichern von Konfigurationsdateien Kopieren von Sicherheitsschlüsseln Sperren / Entsperren von Funktionstastatur Betriebssystem: GNU/Linux 4.x Datum: 2. Juli 2020 IMS - LANTIME M3000...
  • Seite 69 RADIUS, TACACS, FTP, SSH (incl. SFTP, SCP) - SSH v1.3 / SSH v1.5 / SSH v2 (OpenSSH), SNMPv1 (RFC 1157) / SNMPv2c (RFC 1901-1908) / SNMP v3 (RFC 3411-3418), Telnet (RFC 854-RFC 861) IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 70: Mri - Standard Referenzeingänge

    10 MHz Eingang, Sinus (1,5 V - 5 V oder TTL, BNC Buchse PPS Eingang, TTL, Impulsdauer 5 s, active high, BNC Buchse MRI - Standard Eingangssignale Abb. rechts: über BNC Buchsen Datum: 2. Juli 2020 IMS - LANTIME M3000...
  • Seite 71 LED A: Grün, wenn Timecode-AM oder Timecode-DCLS oder beide Signale zugleich angelegt werden LED B: Grün, wenn 10 MHz oder PPS oder beide Signale zugleich angelegt werden. Spannungsversorgung: 5 V +-5%, 50 mA IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 72: Mri Konfiguration ¨ U Ber Das Web Interface

    Verfügung gestellten Eingangssignale können nach dem Initialisieren der Karte im Menü „Uhr“ überwacht und ausgewählt werden. Menü MRS Status: Anzeige der verfügbaren Eingangssignale MRS Einstellung: Auswahl und Priorisierung der vorhandenen Eingangsquellen. Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 73: Esi - Telekom Synchronisationsreferenzen

    PPS anliegt aus, wenn kein Signal anliegt LED B leuchtet grün, wenn Clock und Framed anliegen blinkt grün, wenn nur Clock anliegt blinkt gelb, wenn nur Framed aus, wenn kein Signal anliegt. IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 74: Esi-Konfiguration ¨ U Ber Das Webinterface

    Eine ESI-Karte ist, wie auch ein MRI-Modul, einer Empfängerkarte zugeordnet (abhängig vom Steckplatz auf dem die ESI installiert ist). Das ESI-Modul kann in einem ESI- oder einem MRI-Slot eingesetzt werden. Konfigurierbare Eingänge Eingang 1: 1PPS - Synchronisation. Datum: 2. Juli 2020 IMS - LANTIME M3000...
  • Seite 75 Der Maximalwert kann in einem Bereich von 0.5 - 3.0 Schwingungen ausgewählt werden. Eingang 3: akzeptiert als Eingangssignal konfigurierbare Frequenzen von 1 kHz bis 20 MHz. 2048 kHz ist als Default-Wert eingestellt. IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 76 G.811 - konformen Referenzquelle (PRC) oder einer TNC kommen, werden akzeptiert, während Signale, die zum Beispiel von einer SETS-Einheit kommen, nicht akzeptiert werden. Sa Bits Mit Sa Bits können Sie eine der Sa4 - Sa8 Bits auswählen, die den SSM Qualitätsnachrichten zugeordnet sind. Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 77: Vsi - Video-Synchronisationseingangskarte

    Signal anliegt LED B leuchtet grün, wenn Word Clk In und PPS anliegen blinkt grün, wenn nur Word Clk In anliegt blinkt gelb, wenn nur PPS anliegt aus, wenn kein Signal anliegt IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 78: Vsi-Konfiguration ¨ U Ber Das Webinterface

    Menü „IO Konfig -> Konfiguration der Eingänge -> VSI-Karte“ Konfigurierbare Eingänge Eingang 1: Video Sync In Format: PAL 625i Epoche: Signalquelle: Single-ended signal input Time Code Modus: VITC Time Code Zeile: 6 - 22 Datum: 2. Juli 2020 IMS - LANTIME M3000...
  • Seite 79 12 Anhang: Technische Daten Eingang 2: LTC In Art: LTC 25 FPS (Frmaes pro Sekunde) tägl. Jam-Zeit: Uhrzeit (hh:ii) Eingang 3: Word Clk In Portart: GPIO (General Purpose Input Output) Richtung: Input Betriebsart: Always enabled IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 80 Eingang 4: PPS In Impulslänge: 5 s, aktiv high Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 81: Lne-Gbe: Netzwerkerweiterung Mit Gigabit-Support Und Sfp-Option

    LNE-GbE und LNE-GbE mit SFP Option Option: LNE-SFP Schnittstellen: 1000BASE-T SFP Kabel: Multimode Fiber: GI 50/125 m oder GI 62,5/125 m Gradient Fiber Singlemode Fiber: E9/125 m Monomode fiber Verbindungs- geschwindigkeit: Elektrisch: 1000 Base-T Fiber-optisch: 1000-FX IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 82: Multi Mode

    I/O Slot sich die Karten befinden. Im Auslieferungszustand werden die Module in aufsteigender Reihenfolge von links nach rechts eingebaut (siehe Abbildung). LAN 0 ist immer die erste Schnittstelle auf der LAN-CPU. Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 83: Lne-Gbe Konfiguration ¨ U Ber Das Web Interface

    IPv6 Modus: Dieser Modus muss hier freigeschaltet werden. MAC-Adresse: Zeigt die eindeutige MAC-Adresse der Schnittstelle an. Zugewiesene Schnittstelle: Im Menü Ethernet Schnittstellen (siehe unten) können für die zugewiesenen Schnittstellen virtuelle Netzwerk-Interfaces hinzugefügt werden. IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 84 Über den Reiter VLAN kann diese Funktion aktiviert und konfiguriert werden. Cluster: Über den Reiter Cluster kann die Clusterfunktion aktiviert werden und zusätzliche Parameter wie Multicast oder Unicast Modus, sowie TCP/IP Adresse und Netzmaske können hier gesetzt werden. Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 85: Einbau / Ausbau Einer Lne In Ein Bestehendes System

    Über den „NIC Manager“ lässt sich auch in diesem Fall die Netzwerkkonfiguration aktualisieren. Nach dem erfolgreichen Ausführen des „NIC Managers“ werden nur die tatsächlich vorhandenen Schnittstellen im Webinterface angezeigt. Ein System-Neustart ist nicht notwendig. IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 86: Hps-100: Ptp / Synce / Hardware Ntp Interface

    USB 1.1 / USB 2.0 full-speed, Micro USB Buchse Signalausgänge 2x SMA (50 Ohm) Anschlüsse Konfigurierbare Signale: 1PPS, 10MHz, 2048kHz CPU: 825 MHz Cortex A9 Dual Core on SOC Genauigkeit: 8 ns Datum: 2. Juli 2020 IMS - LANTIME M3000...
  • Seite 87 - rot angehalten Performance-Level Optionen: Option Unicast Delay PTPv1 Clients Req./s Req./s Monitoring ————————————————————————————————————————————- PL-A 1024 1600 PL-B 32768 51200 PL-C 65536 102400 PL-D 1024 131072 204800 PL-E 2048 262144 409600 IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 88 Eine ausführliche Dokumentation und Beschreibung der Konfiguration finden Sie im Firmwaremanual Ihres Systems im Kapitel „Das Webinterface -> Konfiguration PTPv2“. Abbildung: Webinterface - PTP Menü Globale Konfiguration Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 89: Tsu V3: Ieee-1588 Time Stamp Unit

    Combo Port: 1 x 100/1000BASE-T RJ45 1 x GBIT SFP - Slot Signalausgänge 2x BNC (50 Ohm) Anschlüsse Konfigurierbare Signale: 1PPS, 10MHz, 2048kHz CPU: 1 GHz Dual Core ARM Genauigkeit: 10 ns IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 90 LED A - LED B: Zeigen den Status der TSU gelb - gelb Listening grün - aus Master Mode aus - grün Slave Mode gelb - aus Passiv Mode aus - gelb nicht kalibriert rot - rot angehalten Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 91: Ims Pio: Pps Oder 10 Mhz I/O Modul

    0,5 Sek. Grün -> 0,5 Sek Aus Normalbetrieb: LED St + LED In: Grün LED P: Grün, wenn Karte auf PPS voreingestellt ist LED C: Grün, wenn Karte auf 10 MHz voreingestellt ist IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 92: Pio - Konfiguration ¨ U Ber Das Webinterface

    „Output“ eingestellt, dann wird der System-PPS bzw. die 10 MHz Referenzfrequenz an diesem Anschluss ausgegeben. Wird ein Port auf „Input“ gestellt, dann wird das eingehende Signal mit dem System-PPS bzw. mit der 10 MHz Referenzfrequenz verglichen. Die Offsetwerte werden im Statusfenster angezeigt. Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 93: Cpe Und Bpe Ausgangskarten (Frontend - Backend, Europakarte)

    Mikroprozessors generiert (CPE). Das Front-End stellt die Signale über verschiedene Anschlusstypen zur Verfügung. Es werden BNC, SMA, 2-polige DFK Klemmen, DSUB9 und ST/SC optische Schnittstellen unterstützt. CPE - Backend BPE - Backend IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 94: Bpe - Backplane Port Erweiterung Mit W¨ A Hlbaren Ausgangsoptionen

    Ausgängen das gewünschte Signal anliegt Abb. rechts: BPE Ausgänge BPE-2000 Standard Ausgänge - BNC Buchsen: PPS, 10 MHz, TC DCLS und TC AM BPE 5000 Fiber Optic ST-Anschlüssen PPS, 10 MHz, TC DCLS und 2048kHz Datum: 2. Juli 2020 IMS - LANTIME M3000...
  • Seite 95 Web-Interface kann die Konfiguration der Ausgangssignale über das Menü „Uhr Programmierbare Pulse Prog. Out 1“ durchgeführt werden. Hier muss die Option „PTTI 1PPS“ ausgewählt werden, um eine Impulslänge von 20 s zu bekommen. IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 96 (4) Die programmierbaren Pulse, die an den Ausgängen COM A und COM B anliegen, werden über den vorgeschalteten Empfänger im Webinterface konfiguriert (Menü „Uhr Programmierbare Impulse Prog. Out 1“). Dabei werden die Progr. Pulse PP_0 der Uhr an beiden Ausgängen der BPE-3050 ausgegeben. Datum: 2. Juli 2020 IMS - LANTIME M3000...
  • Seite 97 TC DCLS / FO Singlemode BPE-5080 4 x FST 2048 kHz / FO Multimode BPE-5082 4 x FST PPS, 10 MHz, 2 x 2048 kHz FO Multimode BPE-5090 4 x FST PPO / FO Multimode IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 98: Konfigurieren Einer Bpe Erweiterungskarte

    Signals bei Systemen mit nur einem Empfänger. Die BPE Module haben keine direkten Konfigurations- möglichkeiten. Im Webinterface-Menü „IO-Konfig“ ist auch ein entsprechender Hinweis vermerkt. Abbildung: Menü „Uhr Umschaltkarte IRIG Einstellungen“ Abbildung: Menü „Uhr Programmierbare Pulse Auswahl Idle-Modus“ Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 99: Bpe-8000: Schaltbare Backplane Port Erweiterung

    LED A: Grün, wenn am Ausgang 1 oder Ausgang 2 an beiden Ausgängen das gewünschte Signal anliegt LED B: Grün, wenn am Ausgang 3 oder Ausgang 4 an beiden Ausgängen das gewünschte Signal anliegt IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 100 4x BNC Buchse 3x TTL, 1x Modulated Time Code - TC-AM ** Feste Ausgänge, keine Signalauswahl möglich. BNC-Buchsen Out 1 - Out 3 sind frei programmierbar, Out 4 ist fest auf TC AM eingestellt. Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 101: Konfiguration Einer Bpe-8000 Erweiterungskarte ¨ U Ber Das Webinterface

    12 Anhang: Technische Daten 12.7.20.5 Konfiguration einer BPE-8000 Erweiterungskarte ¨ u ber das Webinterface Über das Webinterface oder den Meinberg Device Manager (MDU) können die folgenden Signale nach Auswahl auf die BNC-Anschlüsse (TTL) oder fiberoptischen Anschlüsse (ST) verteilt werden: PPS, 10MHz, Time Code DCLS, 2048 kHz und Programmierbare Impulsausgänge PP 1 bis PP 4 der vorgeschalteten Referenzquelle.
  • Seite 102 LED A: Grün, wenn am Ausgang 1 oder Ausgang 2 an beiden Ausgängen das gewünschte Signal anliegt LED B: Grün, wenn am Ausgang 3 oder Ausgang 4 an beiden Ausgängen das gewünschte Signal anliegt Datum: 2. Juli 2020 IMS - LANTIME M3000...
  • Seite 103 Zeitzone für externe Ausgänge“ muss die lokale Zeitzone ausgewählt werden. Sollte die entsprechende Zeitzone in dieser Dropdown-Box nicht vorhanden sein, dann kann die Zeitzone manuell im Menü „System Display Zeitzonentabelle bearbeiten“ hinzugefügt werden. IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 104 In dem Beispiel unten sind mehrere Zeitzonen eingetragen mit der Umschaltregel für Sommer- und Winterzeit. Bitte beachten Sie dabei, dass sich diese Einstellungen auch auf andere Module auswirken werden, die den programmierbaren Pulsausgang „Prog. Out 1“ zur Verfügung stellen. Datum: 2. Juli 2020 IMS - LANTIME M3000...
  • Seite 105 Abbildung rechts: CPE Frontends CPE-1000: 4 konfigurierbare Ausgänge über BNC Buchse CPE-5000: 4 konfigurierbare Ausgänge über FO - ST Verbinder CPE-2500: 4 x prog. Pulse (DFK-2) / 1 x TC AM (BNC) IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 106 2 x D-SUB9 Serieller Zeitstring RS-422 CPE-3060 2 x D-SUB9 Serieller Zeitstring RS-422 + PPS CPE-4020 2 x RJ45 Serieller Zeitstring RS-422 + PPS CPE-5000 4 x FST Buchse progr. Pulse / LWL Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 107: Cpe-3000: Programmierbare Ausg¨ A Nge Mit Serieller Schnittstelle

    TxD - / RxD - TxD - TxD + PPO + TxD + / RxD+ PPO + PPO + PPO + TxD - PPO - TxD - / RxD - PPO - PPO - PPo - IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 108: Cpe-4020: Programmierbare Ausg¨ A Nge Mit Serieller Schnittstelle

    Anschlusstyp: 8P8C (RJ45) Kabel: Kupfer Twisted Pair, z.B. CAT 5.0 Pin 3 TxD (+) RS-422 Pin 6 TxD (-) Pin 7 PPS (+) Pin 8 Gain TxD 1 / PPS PPS (-) Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 109: Cpe-4020 Konfiguration ¨ U Ber Das Web Interface

    Stündlicher Impuls (Impulslänge) DCF77 Marks DCF77 Zeitmarken (Timeout) Position OK (Positionsbestimmung abgeschlossen) Time Sync (Uhr ist synchron) All Sync (Positionsbestimmung abgeschlossen und Clock synchronisiert) DCLS Time Code DCLS Zeitcode Synthesizer Frequency Frequenz-Synthesizer IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 110 Abbildung: Auswahl der programmierbaren Impulsausgänge Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 111: Cpe - Konfiguration ¨ U Ber Das Web Interface

    IRIG Code Generierte Ausgangscodes (B002+B122 ...) Prog. Out Programmierbarer Ausgang Prog. Out 1 - Prog. Out 4 Abb.: Menü - Reiter „Synthesizer“ Frequenz für die Auswahl Frequency Synthesizer im Menü „Prog. Out“ IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 112 Stündlicher Impuls (Impulslänge) DCF77 Marks DCF77 Zeitmarken (Timeout) Position OK (Positionsbestimmung abgeschlossen) Time Sync (Uhr ist synchron) All Sync (Positionsbestimmung abgeschlossen und Clock synchronisiert) DCLS Time Code DCLS Zeitcode Synthesizer Frequency Frequenz-Synthesizer Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 113: Liu - Line Interface Unit

    Power: Init blau während der Initialisierung, danach grün grün T1 Modus ist ausgewählt rot: Ausgang ist unterbrochen gelb: Signalqualität unbekannt grün E1 Modus ist ausgewählt rot: Ausgang ist unterbrochen gelb: Signalqualität unbekannt IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 114: Ims-Liu Telekom Ausgangssignale

    12.7.21.1 IMS-LIU Telekom Ausgangssignale Die Baugruppe LIU (Line Interface Unit) wurde entwickelt, um die satellitengeführte Referenzfrequenz einer vorzuschaltenden Meinberg GNSS-Funkuhr in verschiedene Taktsignale zu konvertieren. Diese können für die verschiedensten Applikationen als Synchronisationsquelle genutzt werden. Typische Anwendungen sind: • Synchronisation von Telecom-Netzwerken •...
  • Seite 115 G703-13, balanced isolation 1544 kHz or 2048 kHz isolation micro controller amplifier amplifier clock outputs G703-13, unbalanced amplifier 1544 kHz or 2048 kHz framer & low pass filter 4.096 MHz line interface amplifier IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 116: Telekom Ausgangssignale

    Synchronization Status Message Bits (SSM) der framed Ausgänge werden von „Traceable to PRS - 0x02“ auf „Quality unknown - 0x00“ geändert. Das gewünschte Verhalten bei Verlust der Synchronisation kann ebenfalls über das Webinterface eingestellt werden. Datum: 2. Juli 2020 IMS - LANTIME M3000...
  • Seite 117 12 Anhang: Technische Daten 12.7.21.4 Impulsformen Die im folgenden dargestellten Impulsschemata sind durch die ANSI (T1-Modus) und CCITT (E1-Modus) für Signale in Telekommunikationsanwendungen vorgeschrieben. Die Baugruppe LIU erfüllt diese Forderungen. T1 (T.403): E1 (G.703): IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 118 Clock (0/4) 4 x BNC LIU-A0044 Clock (4/0) 4 x RJ45 Clock (0/4) 4 x BNC LIU-A2222 BITS (2/2) 2 x RJ45, 2 x BNC Clock (2/2) 2 x RJ45, 2 x BNC Datum: 2. Juli 2020 IMS - LANTIME M3000...
  • Seite 119 LIU-A4000 LIU-A0040 LIU-A0004 LIU-A2020 LIU-A2002 LIU_A0202 LIU_A0400 LIU-A1111 BITS (4/0) Clock (4/0) Clock (0/4) BITS (2/0) BITS (2/0) BITS (0/2) BITS (0/4) BITS (1/1) Clock (2/0) Clock (0/2) Clock (0/2) Clock (1/1) IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 120: Liu - Konfiguration ¨ U Ber Das Web Interface

    Bit Sa4 kann als nachrichtenbasierte Datenverbindung für den Betrieb, die Wartung und für Performanceüberwachung verwendet werden. Im Webinterface kann das SSM Bit (Synchronisation Status Message) für die Übertragung der Qualität ausgewählt werden. Standardeinstellung ist hier Sa4. Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 121: Lno - 10 Mhz Sinus Ausgabemodul

    +5V @ 670 mA (warm up) 12 dBm: +5V @ 970 mA (steady state), +5V @ 620 mA (warm up) Quartz-Filter: Bandbreite 1 kHz Umgebungstemperatur: 0 ... 50 C Lagertemperatur: -20 ... 70 C Luftfeuchtigkeit: Max. 85% IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 122 PLL ist nicht gelockt, OCXO in Aufwärmphase 10 MHz Referenz ist nicht vorhanden Die Qualität des Referenzeingangs ist unzureichend LEDs grün: Normalbetrieb, Ausgänge freigeschaltet LED rot: Signalisiert im Normalbetrieb einen fehlerhaften Ausgang oder Kurzschluss Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 123: Rel1000: Error Relais - Modul

    Clock 1 / Event-Benachrichtigungen Relais Relais B: Clock 2 / PPS Relais C: RSC / 10 MHz / Event-Benachrichtigungen Relais Im redundanten Betrieb sind die Jumper auf der REL1000 wie folgt gesteckt: IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 124 Technische Daten ERROR Relais: Schaltspannung: 220 V DC / 250 V AC Schaltlast: 60 W /62.5 VA UL/CSA: 0.3 A 125 V AC 0.3 A 110 V DC 30 V DC Ansprechzeit: ca.3 ms Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 125: Konfiguration Der Rel1000 Im Webinterface

    In dieser Abbildung sind keine Auswahlmöglichkeiten vorhanden - die Relais werden im redundanten Betrieb über die Referenzuhren und die RSC-Umschalteinheit geschaltet. Diese Abbildung zeigt das Menü in einem nicht-redundanten System. Das Relais C kann über die Benachrich- tigungen angesteuert werden. IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 126: Fdm - Frequenzüberwachung In Stromnetzen

    Accurate (Genauigkeit von 200 ns zur Referenz) LED A: grün FD (Frequency Deviation) innerhalb der konfigurierten Grenzen FD Overflow LED B: grün TD (Time Deviation) innerhalb der konfigurierten Grenzen TD Overflow Datum: 2. Juli 2020 IMS - LANTIME M3000...
  • Seite 127 0,4 A - 1 A Temperaturbereich: 0 ... 50 C Luftfeuchtigkeit: max. 85% Detailliertere Informationen über FDM - Frequency Deviation Monitoring finden Sie im aktuellen LANTIME Firmwaremanual, Kapitel „LTOS6 Management and Monitoring FDM“. IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 128: Scg-U: Studio Clock Generator

    4 x BNC (2,5 V TTL an 75 Ohm) Ausgänge mit konfigurierbaren Frequenzen Eingangssignal: 10 MHz, Sinuswelle oder Rechteckimpuls Stromaufnahme: 5 V +- 5%, @400 mA Umgebungstemperatur: 0 ... 50 C / 32 ... 122 F Luftfeuchtigkeit: Max. 85% Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 129: Scg-U: Konfiguration ¨ U Ber Das Web Interface

    Frequenz Ausgang 3 = 11,025 kHz Übersicht Konfiguration SCG-U Sound Clock Generator Ausgänge 1 - 4 Ausgang: Studio Clock Out Status: Gesperrt Freigegeben Basisfrequenz: 32 kHz 44.1 kHz 48 kHz Multiplikator: von 1/8 - 256 IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 130: Scg-B: Studio Clock Generator Balanced

    GND 2 Pin 5 DARS 3 Hot 3 Pin 15 Cold 3 Pin 3 GND 3 Pin 16 DARS 4 Hot 4 Pin 1 Cold 4 Pin 14 GND 4 Pin 2 Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 131: Scg-B: Konfiguration ¨ U Ber Das Web Interface

    Im Menü „IO Konfiguration“ kann für jeden Ausgang der M3000 der Ausgang auf DARS (Digital Audio Ref- erence Signal) eingestellt werden. Es gibt insgesamt vier Ausgänge, die wahlweise auch abgeschaltet werden können. IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 132: Vsg - Video Sync Generator

    5 V +- 5%, 250 mA BNC Anschlüsse: 2x BNC Buchse, unsymmetrisch, 300 mV @ 75 2x BNC Buchse, unsymmetrisch, 2,5 V TTL @ 75 Temperaturbereich: 0 ... 55 C Luftfeuchtigkeit: Max. 85% Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 133: Vsg Konfiguration ¨ U Ber Das Web Interface

    720p/50 Hz (SMPTE296M3)(HD) 1080i/25 Hz (SMPTE274M6)(HD) 720p/59,94 Hz (SMPTE296M1)(HD) 1080i/29,97 Hz (SMPTE274M7)(HD) Phase-Offset: [Offset Wert] ———————————————————————- Ausgang 2: ———————————————————————- Ausgang: Video Out Epoche: wie Ausgang 1 Format: NTSC (525i) PAL (625i) Phase-Offset: [Offset Wert] IMS - LANTIME M3000 Datum: 2. Juli 2020...
  • Seite 134 LTC 25FPS (Frames Per Second) ———————————————————————- Ausgang 4: ———————————————————————- Ausgang: Digital Audio Out Signaltyp: DARS (AES3id) ———————————————————————- Mit dem Reiter „Misc“ kann die Konfiguration der VSG direkt auf der Karte im EEPROM gespeichert werden. Datum: 2. Juli 2020 IMS - LANTIME M3000...

  • Seite 135: Rohs Und Weee

    Dieses Produkt fällt unter die B2B Kategorie. Zur Entsorgung muss es an den Hersteller übergeben wer- den. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. IMS - LANTIME M3000 Datum: 2. Juli 2020...

  • Seite 136: Konformit¨ A Tserkl¨ A Rung

    14 Konformit ¨ a tserkl ¨ a rung Declaration of Conformity Doc ID: IMS - LANTIME M3000-02.07.2020 Hersteller Meinberg Funkuhren GmbH & Co. KG Manufacturer Lange Wand 9, D-31812 Bad Pyrmont erklärt in alleiniger Verantwortung, dass das Produkt, declares under its sole responsibility, that the product...
