Sonderfall 1:

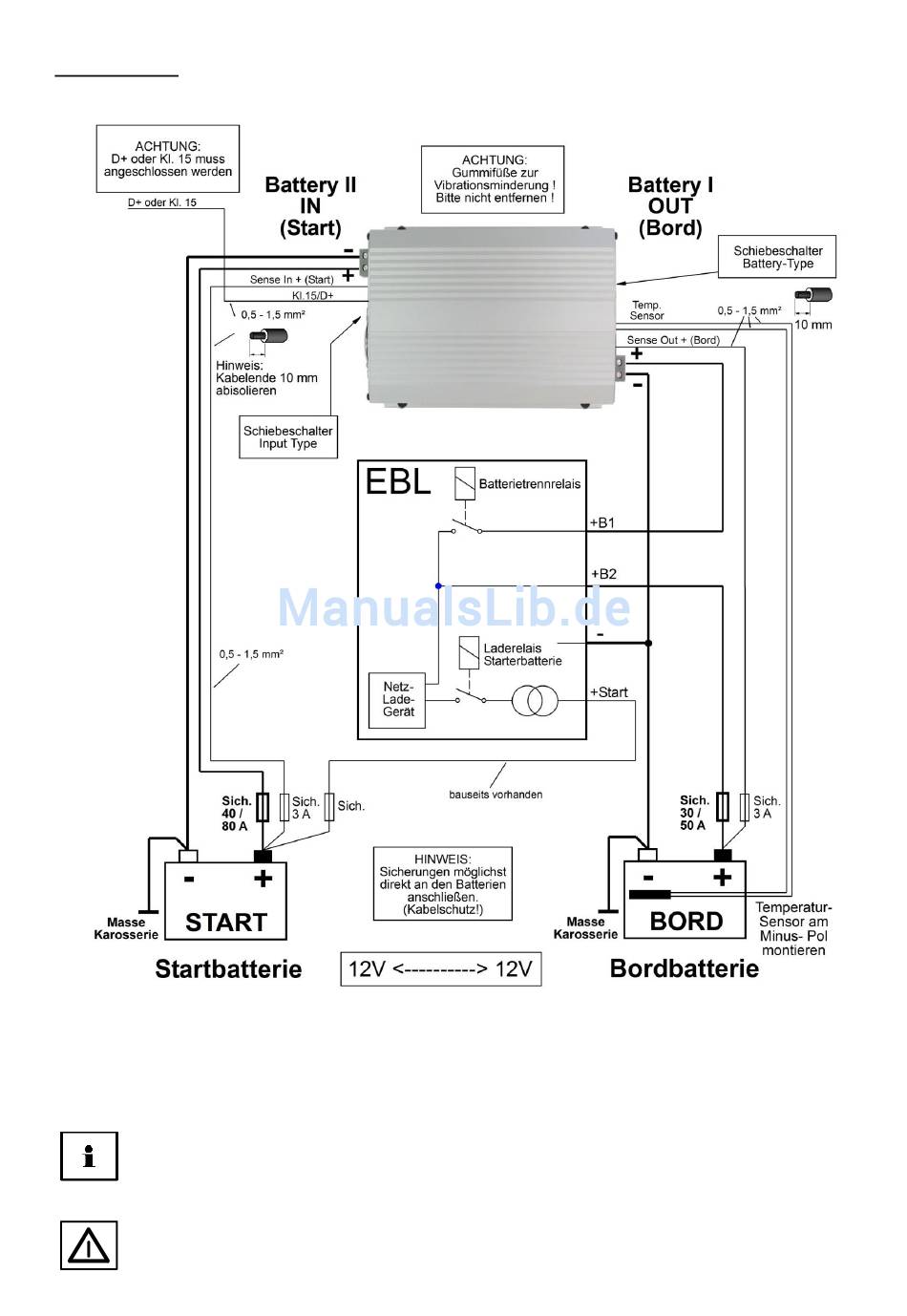

Anschluss-Schema bei vorhandenem Elektroblock „EBL",
nur für Geräte VCC 1212-25 Li und VCC 1212-45 Li :
Option: Spannungsanzeige an EBL älterer Bauart(EBL START In):
Nach dem Einbau des Lade-Wandlers in Verbindung mit einer EBL älterer Bauart kann es vorkommen, dass die Spannung
für die Start-Batterie bei ausgeschaltetem Lade-Wandler nicht mehr angezeigt wird.
In diesem Fall ist die Anschlussklemme „EBL START In" mit der Spannung der Start-Batterie zu verbinden.
Der Einbau des Gerätes sollte, falls die Wahl besteht, möglichst immer näher zur Bord-
Batterie hin erfolgen.
Leitungsquerschnitte laut Tabelle auf Seite 5 einhalten!
Eventuell bauseits bereits vorhandene, zu geringe Kabel-Querschnitte müssen auf jeden
Fall den Mindestanforderungen angepasst werden!
Sicherungen sind den vorhandenen Leitungsquerschnitten anzupassen!
Verpolung (+/-) auf der IN-(Start-)Seite führt zu ernsten Schäden am Gerät!
