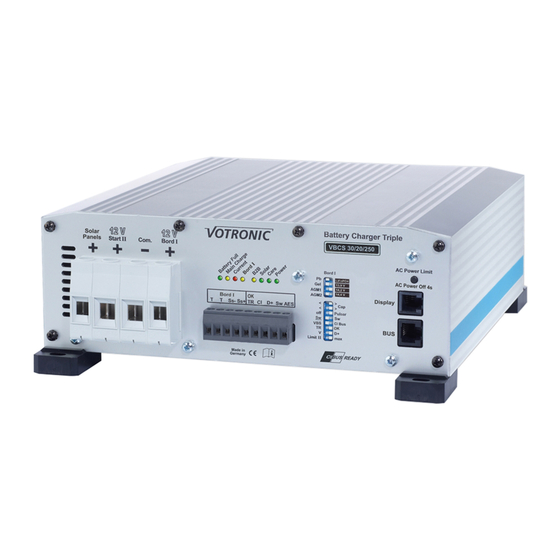

Montage- und Bedienungsanleitung für Gerätekombi aus
Netz-Ladegerät, Lade-Wandler und MPP-Solarregler inkl. Battery Trainer
VBCS 30/20/250 Triple
VBCS 45/30/350 Triple
VBCS 60/40/430 Triple
Vollautomatisches Batterie-Ladegerät mit 3 Ladequellen zur optimalen Batterie-Ladung im
Netz-, Fahr- sowie Solar-Betrieb.
Bitte lesen Sie diese Montage- und Bedienungsanleitung vollständig, bevor Sie mit dem Anschluss
und der Inbetriebnahme beginnen.
VOTRONIC Ladegeräte der Serie „VBCS Triple" zeichnen sich aus durch kompakte Bauform, geringes Gewicht (Hochfrequenz-
Schaltnetzteil, Switch Mode Technologie) sowie die intelligente Mikroprozessor-Ladesteuerung mit „IU1oU2oU3"-
Ladekennlinien und dynamischer Ladezeitberechnung.
8 hinterlegte Ladeprogramme für Blei-Säure-, Gel- und AGM- als auch modernste Lithium-LiFePO4-Batterien gewährleisten
eine überwachungsfreie, rasche und schonende Vollladung aus jedem Ladezustand heraus mit anschließender Vollerhaltung
und Pflege der Batterie nebst der Versorgung von angeschlossenen 12V-Verbrauchern während der gesamten Ladung.
Entnommene Energie wird sofort ausgeglichen.
Netz-Betrieb, Standbetrieb an der Außensteckdose vom Stromnetz:
• Die volle Ladeleistung im Universalweitbereich von 110 V AC - 230 V AC ohne Umschaltung ist auch bei großen
Abweichungen der Netzversorgung (Unter-/Überspannung, Sinusform, Frequenz) weltweit verfügbar.
• Leistungsfähige Ladung der Bord-Batterie und Versorgung der 12 V-Verbraucher aus dem Netz.
• Nebenladezweig 12 V/4-5 A zur Stütz- und Ladeerhaltung der Fahrzeug (Blei-) Starterbatterie bei langen Standzeiten.
• Dank der Langzeit-Ladekennlinien kann das Gerät ständig mit dem Netz verbunden sein (Einsatz-, Winterpause).
Lade-Wandler-, „B2B"-Betrieb, Mobilbetrieb aus Lichtmaschine und Starterbatterie (Battery to Battery):
• Der leistungsfähige Lade-Wandler (Booster) ermöglicht die vollständige Ladung der Bordbatterie während der Fahrt.
• Er erhöht/vermindert die Spannung auf das nötige Niveau, um die Bordbatterie mit der für sie optimalen Ladekennlinie
präzise aufladen zu können.
• Er gleicht Leitungsverluste und erhebliche Spannungsschwankungen der Lichtmaschine, wie sie z.B. bei Euro 6-
Fahrzeugen ständig vorkommen, vollständig aus.
• Die mit versorgten 12V-Verbraucher werden gegen Überspannung und Spannungsschwankungen geschützt.
Solar-Betrieb, „MPP" (Maximum-Power-Point):
• Bei der MPP-Technologie ermittelt der Regler immerzu automatisch mehrmals pro Sekunde die maximale
Leistungsausbeute (MPP) der Solar-Module. Der Ladestromzugewinn von 10 % bis 30 % sorgt für kürzere Ladezeiten und
die bestmögliche Leistungsausnutzung der Solaranlage.
• Nebenladezweig zur Stützladung und Ladeerhaltung der Fahrzeug-Starterbatterie bei langen Standzeiten.
• Schaltausgang „AES", bewirkt bei dauerhaft reichlich Solar-Leistungsüberschuss das automatische Umschalten von
Kühlschränken mit „AES" (Automatic Energy Selector, Electrolux / Dometic) von Gas- auf 12 V-Betrieb.
Pulser-Betrieb, Training für die Bordbatterie in den Ladepausen, wenn keine Ladequelle vorhanden ist:
Durch Batterie-Training wird die unbenutzte (Blei-) Batterie beim Überwintern, bei Saisonbetrieb oder längeren Standpausen
vor schneller Alterung und Ausfall durch Sulfatierung geschützt.
Weitere Geräteeigenschaften:
• Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
• Vollautomatischer Dauerbetrieb: Das Ladegerät kann ständig mit den Batterien verbunden sein und hält diese auf
Vollladung. Ist keine Ladequelle vorhanden (Netzausfall, Motor-Stopp, Nacht) werden die Batterien nicht entladen.
• Parallel- und Puffer-Betrieb: Bei gleichzeitigem Verbrauch wird die Batterie weiter geladen bzw. voll erhalten. Die
Anpassung der Ladezeiten berechnet und überwacht das Ladegerät automatisch.
VCC-Wandler 12V-12V/30A, AC-Netz 12V/20A, MPP-Solar 250Wp
VCC-Wandler 12V-12V/45A, AC-Netz 12V/30A, MPP-Solar 350Wp
VCC-Wandler 12V-12V/60A, AC-Netz 12V/40A, MPP-Solar 430Wp
Nr. 3241
Nr. 3243
Nr. 3245

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Votronic VBCS 45/30/350 Triple

  • Seite 1 Bitte lesen Sie diese Montage- und Bedienungsanleitung vollständig, bevor Sie mit dem Anschluss und der Inbetriebnahme beginnen. VOTRONIC Ladegeräte der Serie „VBCS Triple“ zeichnen sich aus durch kompakte Bauform, geringes Gewicht (Hochfrequenz- Schaltnetzteil, Switch Mode Technologie) sowie die intelligente Mikroprozessor-Ladesteuerung mit „IU1oU2oU3“- Ladekennlinien und dynamischer Ladezeitberechnung.
  • Seite 2: Geräte-Anschluss

    --2-- • Überwachungsfreie Ladung: Mehrfacher Schutz gegen Überlast, Überhitzung, Überspannung, Kurzschluss, Fehlverhalten und Batterie-Rückentladung durch elektronische Abregelung bis hin zur vollständigen Trennung von Ladegerät und Batterie. • Netzteilfunktion: Ermöglicht die Versorgung der Verbraucher ohne Batterie (z. B. beim Batteriewechsel). • Eingebautes Bordnetzfilter: Problemloser Parallelbetrieb mit weiteren Ladequellen (Wind-, Motor- und Brennstoff- Generatoren) an einer Batterie.
  • Seite 3 --3-- Standard Anschluss-Schema inkl. Optionen: Sicherheitshinweis bei allen Anschlussarten: Der Betrieb darf nur an einer den jeweiligen technischen Vorschriften entsprechend installierten Schutzkontakt-Steckdose, abgesichert max. 16 A (gegebenenfalls mobil/stationär mit Fehlerstrom-Schutzschalter (FI-Schalter), 30 mA Nennfehlerstrom) erfolgen.
  • Seite 4 --4-- Anschluss-Schema Sonderfall „TR“-ByPass-Relais bei sehr hohen Verbraucherströmen z.B. für Klimaanlagenbetrieb während der Fahrt durch leistungsstarken Wechselrichter Hinweis für die einwandfreie Funktion dieser Option: VAC Triple und Relais mit ca. 50 cm Anschlusskabeln mit Querschnitten lt. Tabelle 1 (**) verbinden. Die weitere Verkabelung zu den Batterien, auch mit anderen Querschnitten, erfolgt direkt am Relais !
  • Seite 5 --5-- Anschluss-Schema Sonderfall mit vorhandenem Elektroblock „EBL“, „EVS“ o.ä.: Die bauseitige Verkabelung und die Sicherungen für den Elektroblock weiterhin nutzen, Umschaltrelais in die Leitung zur Start-Batterie einfügen. VBCS Triple mit Querschnitten und Sicherungen lt. Tabelle 1 anschließen. Erforderlichenfalls auch mit Sonderfall „TR“-ByPass-Relais, Seite 4, in den VBCS Triple-Leitungen kombinieren.
  • Seite 6 10 mm² bis 8 m bis 8 m 50 A 2,0 - 4,0 m 2,0 - 4,0 m 40 A bis 16 m VBCS 45/30/350 Triple bei isoliertem Kabellänge Kabellängen Aufbau: „Si. II“ „– Com.“ „Si. I“ „- und + Kabel- Kabellänge...
  • Seite 7 --7-- Anschluss der 9-poligen Klemmleiste (Sensor-Eingänge, Schalt-Ausgänge): Steck-Klemmleiste: Bei beengten Platzverhältnissen kann die Leiste zum leichteren Kabelanschluss jederzeit abgezogen und wieder aufgesteckt werden. Kabelquerschnitte: 0,75 mm oder größer. Abisolierlänge: ca. 6 mm. Schutz: Alle Ein- und Ausgänge an dieser Leiste sind gegen Überspannung, Verpolung und Überlastung geschützt. Alle Ausgänge sind bis max.
  • Seite 8 --8-- Anschluss: Einpoliges Kabel (0,5-1,5 mm²) von der Geräteklemme „AES“ an die Kühlschrankklemme „T10“ bzw. „S+“ führen. Funktion: Der Solar-Regler erkennt einen Leistungsüberschuss (die leuchtende LED „Solar“ erlischt kurz alle 2 s). Der Kühlschrank schaltet daraufhin von Gas- auf 12 V-Betrieb um. Dieser Zustand wird mindestens eine halbe Stunde aufrecht erhalten, um ein zu schnelles „Pendeln“...
  • Seite 9: Geräte Einstellungen Vornehmen

    --9-- Geräte Einstellungen vornehmen: 12 Miniatur-Schiebeschalter hinter der Gerätefrontplatte mit kleinem Schraubendreher vorsichtig in die gewünschte Stellung bringen. Die Schalter-Betätiger sind weiß dargestellt. 1.) „Bord I“-Batterie-Type (Bauart, Technologie) einstellen: Es sind 8 Ladeprogramme für die unterschiedlichen Batterie-Typen im Gerät hinterlegt, auszuwählen mit den oberen 4 Schiebeschaltern: Falls vom Batteriehersteller nicht anders vorgegeben, kann anhand der folgenden Beschreibung und den technischen Daten (U1- und U2-Spannungen) das passende Ladeprogramm für die...
  • Seite 10 --10-- 3 „AGM 1 14,4 V“ Schalterstellung U1=14,40 V U2=13,50 V U3=13,20 V 0,5-4h Dauer Abgestimmt auf verschlossene, gasdichte AGM (Absorbent Glass Mat)/Blei-Vlies- Batterien VRLA mit der Ladespannungs- angabe „14,4 V“. 4 „AGM 2 14,7 V“ Schalterstellung U1=14,70 V U2=13,60 V U3=13,20 V 0,5-3h Dauer Abgestimmt auf verschlossene, gasdichte...
  • Seite 11 --11-- 6 „LiFePO4 14,2 V“ Schalterstellung U1=14,20 V U2=13,60 V U3=13,40 V 0,5h Dauer Abgestimmt auf • Victron LFP-BMS 12,8 • TransWatt TH 12/xxx der angegebenen Kapazitäten. Batterie nur komplett mit eigenem BMS und vorgeschriebener Schutzbeschaltung betreiben! 7 „LiFePO4 14,4 V“ Schalterstellung U1=14,40 V U2=13,80 V U3=13,80 V...
  • Seite 12: Batterie-Pulser Aktivieren

    --12-- 2.) Weitere Einstellungen und Funktionen, 8 Schiebeschalter: Tabelle 2: „Cap.“ Batterie-Größe (Kapazität, Ah) Bord I einstellen: 2 Schiebeschalter für 4 Kapazitätsbereiche ( Ah ) einstellen: VBCS 30/20/250 VBCS 45/30/350 VBCS 60/40/430 Lade- I-Phase Batterie- Sicher- Empfohl. Lade- Lade- Empfohl. Lade- Lade- Empfohl.
  • Seite 13 --13-- 5.) A – B: Der Schalter ist ohne Funktion, auf Stellung rechts „B“ stellen. 6.) TR – OK: Mit dem Schalter wird die Funktion des Schaltausgangs „OK TR“ (Option) festgelegt: Schalterstellung rechts „OK“: für Melde-/Anzeigeleuchte Der Schaltausgang wird aktiviert, sobald eine Ladung stattfindet (Netz, B2B und Solar) und kein Fehler an Batterien und am Gerät erkannt wurde.
  • Seite 14: Bedienung

    --14-- Bedienung Drucktaste an der Gerätefrontseite „AC Power Limit“ und „AC Power Off“: „AC Power Limit“: Taste kurz (ca. 1s) zur Aktivierung drücken (jederzeit möglich, auch ohne Netzanschluss): Anzeige: LED „Power“ erlischt kurz alle 2s. Netzbetrieb: Ermöglicht den Betrieb des Gerätes mit reduzierter Leistung an schwachen örtlichen Stromnetzen, z. B. schwach abgesicherter Standplatz, Landstrom-Versorgung, bei Generatorbetrieb.
  • Seite 15 --15-- Betriebsanzeigen: „Battery Full“ (Bord I-Batterie vollgeladen, grün): • Leuchtet: Batterie(n) zu 100 % geladen, Ladeerhaltung U2 und Lagerladung U3, fertig. • Blinkt: Hauptladevorgang arbeitet in der U1-Ladephase, Ladezustandsanzeige von ca. 75 % Blei / 90% LiFePO4 allmählich auf 100 % (langes Blinken) ansteigend. •...
  • Seite 16 --16-- Inbetriebnahme und Funktionstest: Bei allen Ladearten wird die Bord I-Batterie (Blei-Säure, -Gel, -AGM oder Lithium-LiFePO4) nach der eingestellten Ladekennlinie „IU1oU2oU3“ geregelt geladen. Der eingebaute Nebenladezweig sorgt bei Netz- oder Solar -Betrieb mit 4-5 A Ladestrom automatisch für die Stützladung und Ladeerhaltung der Fahrzeug-(Blei-)Starterbatterie II ohne Überladung bei langen Standzeiten und Stromverbrauch (z.B.
  • Seite 17 --17-- Ladeverlauf Hauptausgang „Bord I“: Ein neuer, kompletter Hauptladezyklus wird ausgeführt: • Bei Nacht, nach fehlendem D+ Signal oder Netzausfall. • Wenn die Batterie durch hohe Belastung über den maximalen Geräteladestrom hinaus für 30 Sekunden unter die Rücksetzspannung von ca. 12,80 V gebracht wird. Ladeverlauf IU1oU2oU3 1.
  • Seite 18 Schäden wird keine Haftung übernommen. Der Haftungsausschluss erstreckt sich auch auf jegliche Service- Leistungen, die durch Dritte erfolgen und nicht von uns schriftlich beauftragt wurden. Service-Leistungen ausschließlich durch VOTRONIC Lauterbach. Konformitätserklärung: Gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 2009/19/EG stimmt dieses Produkt mit den folgenden Normen oder normativen Dokumenten überein:...
  • Seite 19 --19-- Technische Daten: VBCS 30/20/250 VBCS 45/30/350 VBCS 60/40/430 Triple Triple Triple Ladeausgang Versorgungsbatterie „Bord I“: Blei-Säure, -Gel, -AGM-Batterie Nennspannung: 12 V 12 V 12 V Kapazität (Batteriegröße), einstellbar, empfohlen: 45 - 280 Ah 68 - 420 Ah 90 - 560 Ah im Speicher hinterlegte Blei-Ladeprogramme: Vorladestrom (Batterie tiefstentladen <...
  • Seite 20 Art.-Nr. 2202 Druckfehler, Irrtum und technische Änderungen vorbehalten. Alle Rechte, insbesondere der Vervielfältigung sind vorbehalten. Copyright  VOTRONIC 04/16. Made in Germany by VOTRONIC Electronic-Systeme GmbH & Co. KG, Johann-Friedrich-Diehm-Str. 10, D-36341 Lauterbach Tel.: +49 (0)6641/91173-0 Fax: +49 (0)6641/91173-20 E-Mail: info@votronic.de...
