Krone Big Pack 88 / MultiCut Betriebsanleitung Seite 144

Anhang
Beispiel:
1. Zeile: zu .. Regelung .. auf
2. Zeile: Fehlertyp bzw. Schaltzustand
z. B.: Fehlertypen
Masseschluss
Kabelbruch
Kurzschluss
Powerschluss
Schaltzustand
ein !
aus !
defekt !
3. Zeile: Stecker und Kabelbezeichnung
Bei Fehlermeldung (Fehlerort) Stecker und Kabel-
bezeichnung wie bei Sensortest Automatik.
Der Schaltzustand gibt an, in welchem Zustand der
Sensor sich befindet.

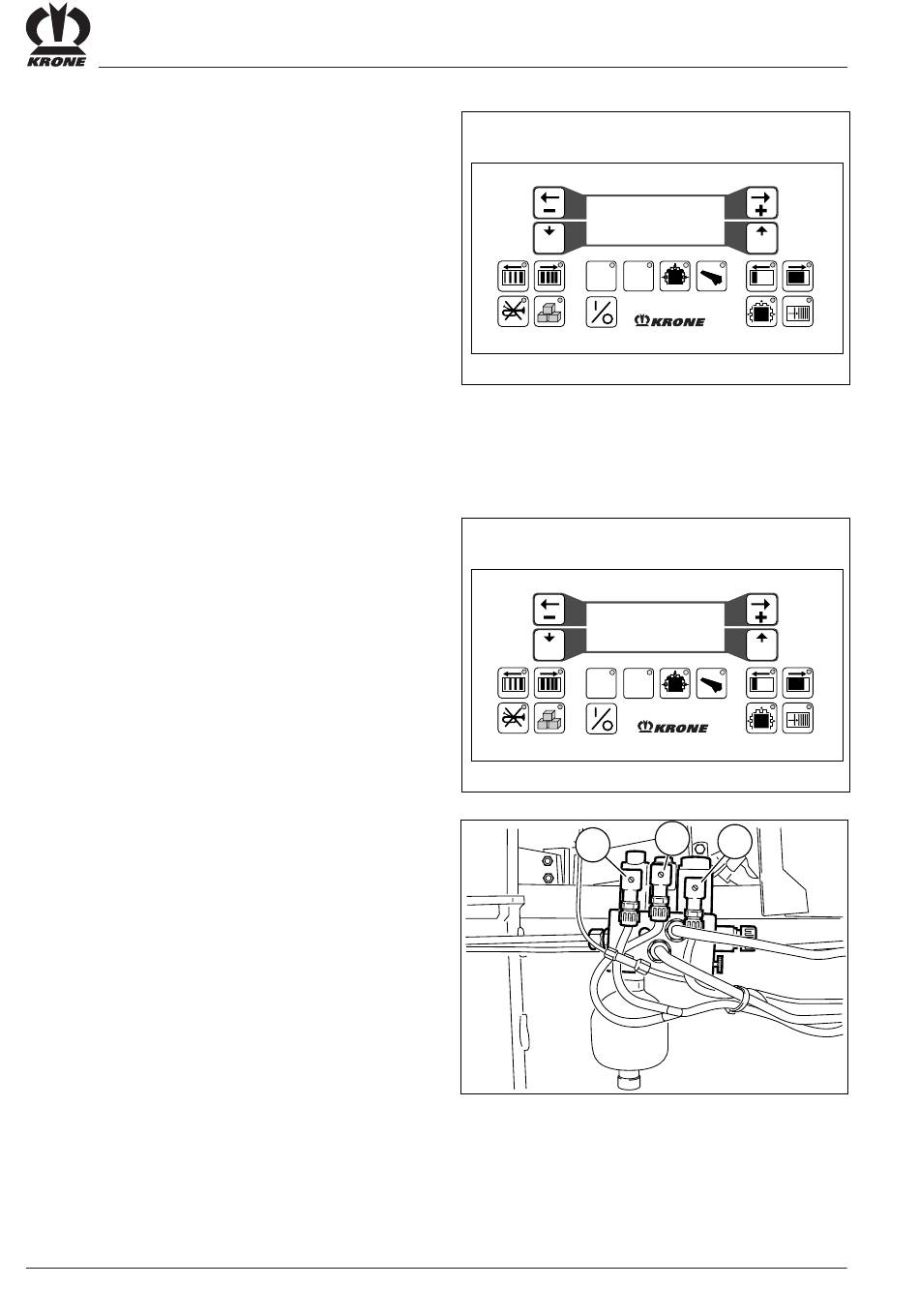

Presskraftregelventile
Der elektrohydraulische Steuerblock befindet sich unter-
halb des Knotertisches auf der rechten Maschinenseite.
Er besteht aus drei Ventilen:
"1" Ventil Preßkanal lösen
"2" Ventil Preßkanal sperren
"3" Druckregelventil Preßkanal
A - 6
zu .. Regelung ..auf
Kabelbruch
X6: 34/5 -> Y2: 2/1
weiter zurück
Prog
P
max
1 2 5 6 7
3 4
zu .. Regelung ..auf
aus
weiter zurück
Prog
P
max
1 2
5 6 7
3 4
2
1
Quit
8 9 0
#
BP-VFS-064
Quit
9 0
8
#
BP-VFS-065
3
BP380-7-161
