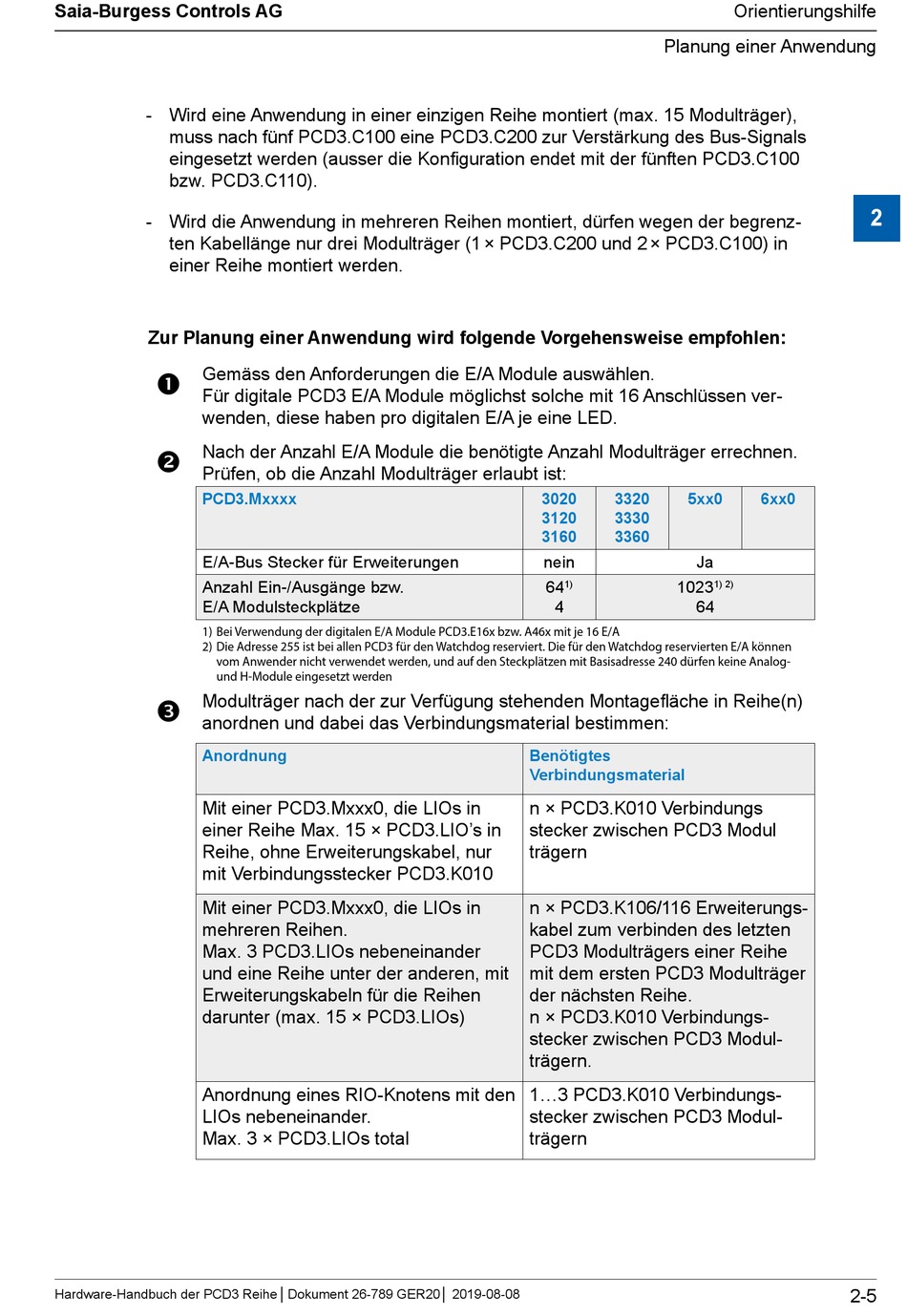

- Wird eine Anwendung in einer einzigen Reihe montiert (max. 15 Modulträger),
muss nach fünf PCD3.C100 eine PCD3.C200 zur Verstärkung des Bus-Signals
eingesetzt werden (ausser die Konfiguration endet mit der fünften PCD3.C100
bzw. PCD3.C110).
- Wird die Anwendung in mehreren Reihen montiert, dürfen wegen der begrenz-
ten Kabellänge nur drei Modulträger (1 × PCD3.C200 und 2 × PCD3.C100) in
einer Reihe montiert werden.
Zur Planung einer Anwendung wird folgende Vorgehensweise empfohlen:
Gemäss den Anforderungen die E/A Module auswählen.
Für digitale PCD3 E/A Module möglichst solche mit 16 Anschlüssen ver-
wenden, diese haben pro digitalen E/A je eine LED.
Nach der Anzahl E/A Module die benötigte Anzahl Modulträger errechnen.
Prüfen, ob die Anzahl Modulträger erlaubt ist:
PCD3.Mxxxx
E/A-Bus Stecker für Erweiterungen
Anzahl Ein-/Ausgänge bzw.
E/A Modulsteckplätze
1) Bei Verwendung der digitalen E/A Module PCD3.E16x bzw. A46x mit je 16 E/A
2) Die Adresse 255 ist bei allen PCD3 für den Watchdog reserviert. Die für den Watchdog reservierten E/A können
vom Anwender nicht verwendet werden, und auf den Steckplätzen mit Basisadresse 240 dürfen keine Analog-
und H-Module eingesetzt werden
Modulträger nach der zur Verfügung stehenden Montagefläche in Reihe(n)
anordnen und dabei das Verbindungsmaterial bestimmen:
Anordnung
Mit einer PCD3.Mxxx0, die LIOs in
einer Reihe Max. 15 × PCD3.LIO's in
Reihe, ohne Erweiterungskabel, nur
mit Verbindungsstecker PCD3.K010
Mit einer PCD3.Mxxx0, die LIOs in
mehreren Reihen.
Max. 3 PCD3.LIOs nebeneinander
und eine Reihe unter der anderen, mit
Erweiterungskabeln für die Reihen
darunter (max. 15 × PCD3.LIOs)
Anordnung eines RIO-Knotens mit den
LIOs nebeneinander.
Max. 3 × PCD3.LIOs total
Hardware-Handbuch der PCD3 Reihe │ D okument 26-789 GER20│ 2019-08-08
Planung einer Anwendung
3020
3320
5xx0
3120
3330
3160
3360
nein
Ja
64
1023
1)
4
64
Benötigtes
Verbindungsmaterial
n × PCD3.K010 Verbindungs
stecker zwischen PCD3 Modul
trägern
n × PCD3.K106/116 Erweiterungs-
kabel zum verbinden des letzten
PCD3 Modulträgers einer Reihe
mit dem ersten PCD3 Modulträger
der nächsten Reihe.
n × PCD3.K010 Verbindungs-
stecker zwischen PCD3 Modul-
trägern.
1...3 PCD3.K010 Verbindungs-
stecker zwischen PCD3 Modul-
trägern
Orientierungshilfe
2
6xx0
1) 2)
2-5
