Thermo E+ 120/200/320
Position Benennung
F1 KFZ Flachsicherung 30 A bei 12 V / 25 A bei 24 V
nach DIN 72581 Teil 3 oder ISO 8820-3
F2 KFZ Flachsicherung 5 A nach DIN 72581 Teil 3
oder ISO 8820-3
BA Betriebsanzeige max. 5 W
UP Umwälzpumpe
HS Hauptschalter
UPFA Umwälzpumpenfremdansteuerung
T Stecker/Anschluss Temperatursenorik
C Stecker/Anschluss zum Fahrzeug
P Stecker/Anschluss Umwälzpumpe
Legende zum Anschlussplan
Motor Magnetventil

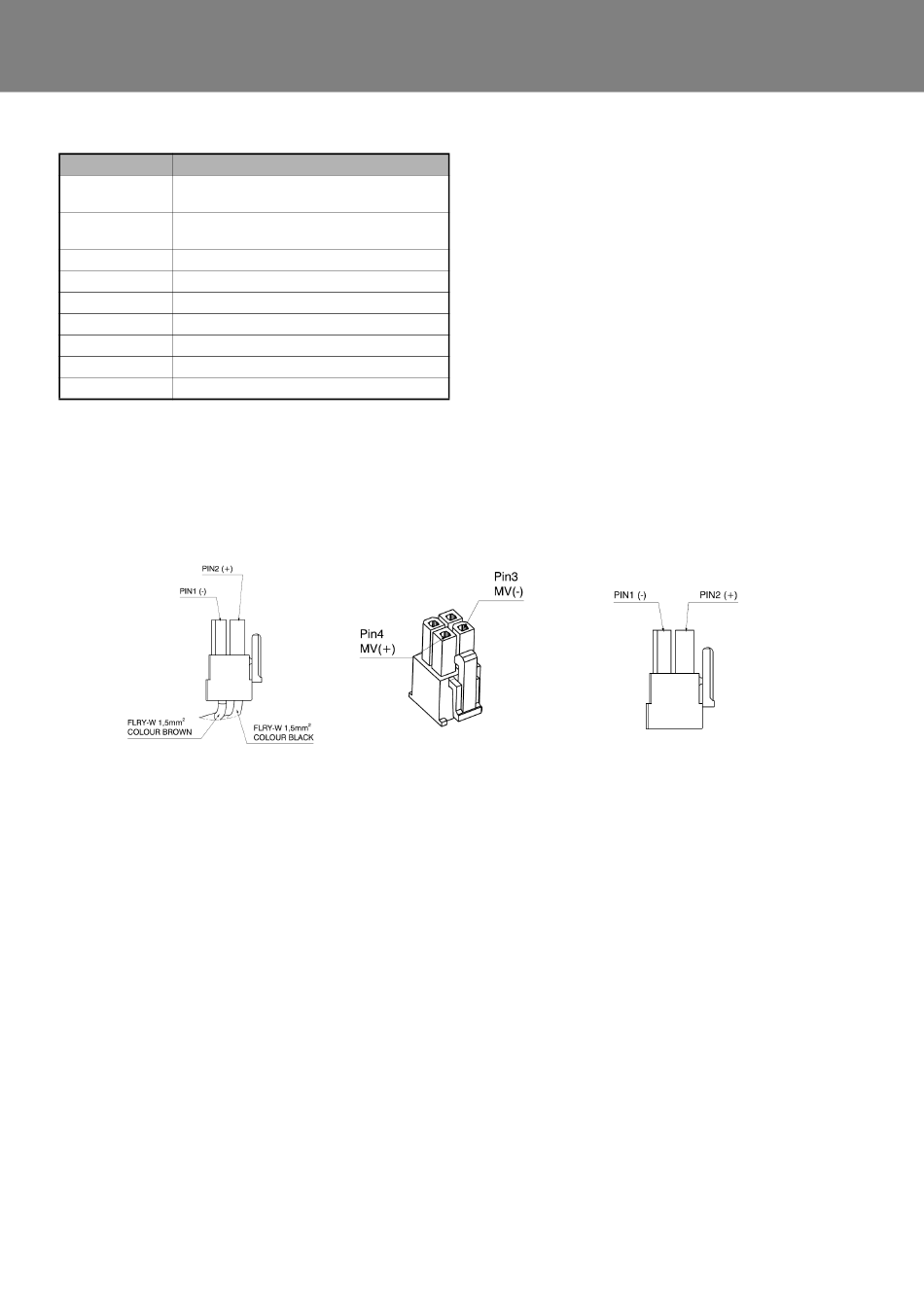

Abb. 603 Steckerbelegung
6 Schaltpläne
Düsenstockvorwärmung
ACHTUNG:
2 Versionen der Heizpatrone
für die DVW! Siehe 3.1.6.
603
