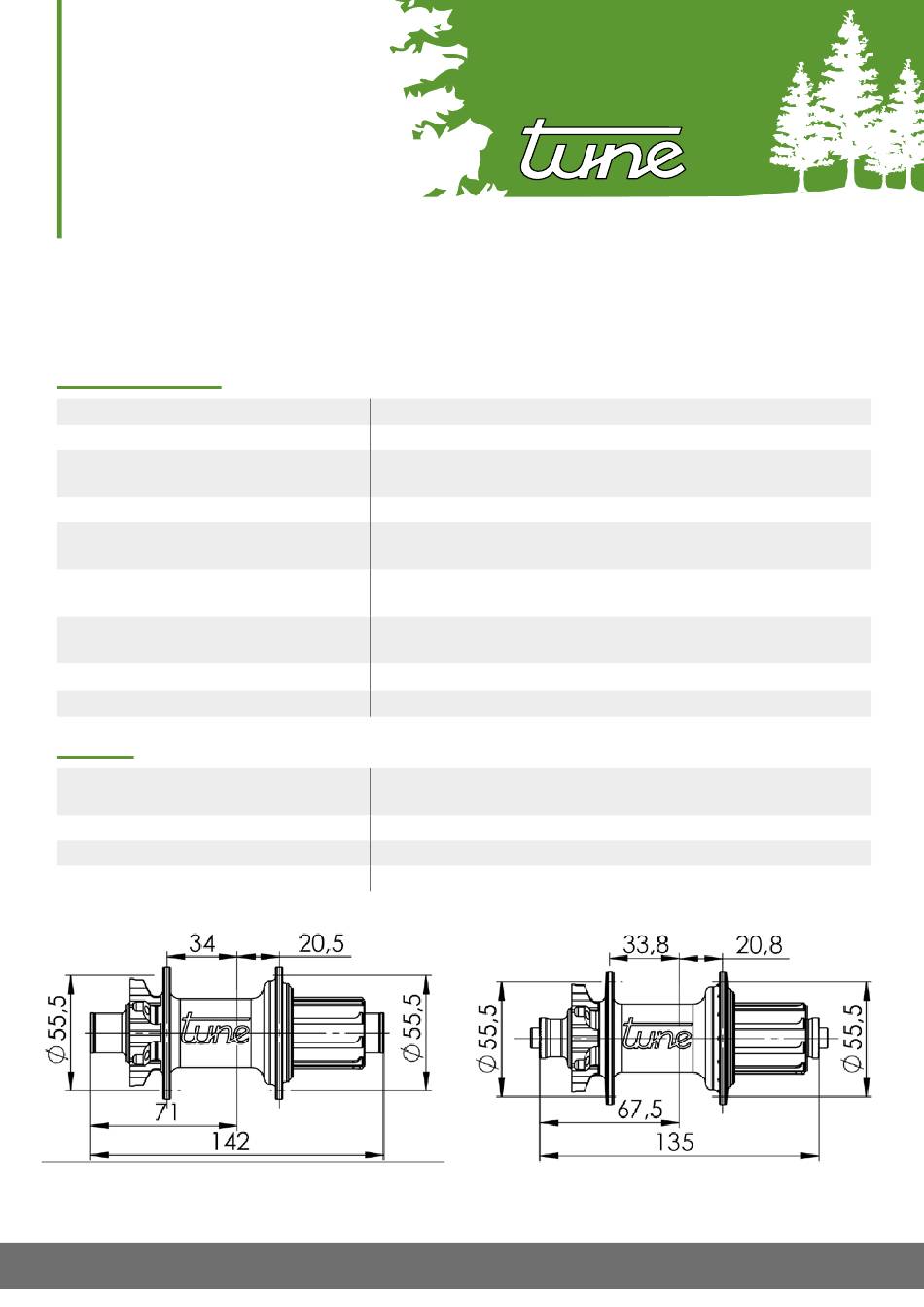

A N L E I T U N G

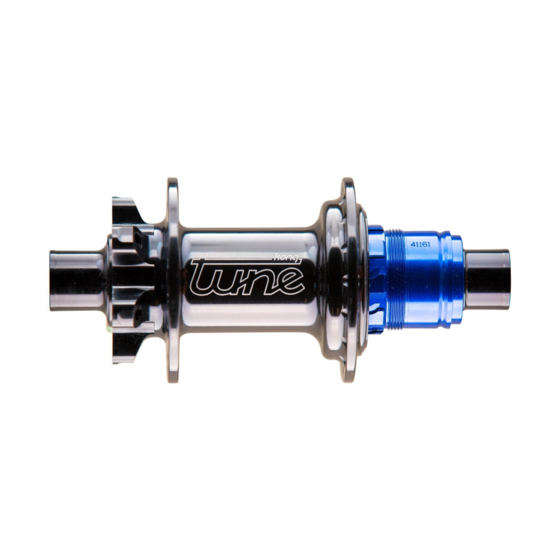

Hinterradnabe
KONG / PRINCE
(Freilauf BLAU)
Technische Daten:
Lochzahlen
Scheibenbremsaufnahme
Einbaubreite
Achsdurchmesser
Farben
Lagerung Nabenkörper
Lagerung Freilauf
Dichtung
Gewichtsbeschränkung
Material:
Nabenkörper
Achse und Endkappen
Freilauf
Sperrklinken und Zahnring
Anleitung
|
Hinterradnabe KONG / PRINCE
Stand Mai 2015
BORN IN THE B LACK FOREST
24 / 28 / 32
6-Loch (IS2000)
135 mm (QR5); 135x12 mm (Maxle);
142x12 mm (X-12)
17 mm
schwarz, silber, rot, gold, blau, grün, orange, giftgrün,
weiß (gepulvert, Prince nicht in weiß)
2 spezielle Tune Rillenkugellager
rechts (Freilaufseite): 61903, links: 61803
2 spezielle Tune Rillenkugellager
innen: 61803 vollkugelig, außen 61803
doppelt schleifend gedichtet
keine
Aluminium, CNC gefertigt
Prince: Flansch mit Karbon gewichtsoptimiert
Aluminium, CNC gefertigt
Aluminium, CNC gefertigt
Titanium, CNC gefertigt
BUILT TO ENJOY NATURE
Stand Mai 2015
www.tune.de
Seite 1 von 11
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Tune KONG
Inhaltszusammenfassung für Tune KONG
- Seite 1 Material: Nabenkörper Aluminium, CNC gefertigt Prince: Flansch mit Karbon gewichtsoptimiert Achse und Endkappen Aluminium, CNC gefertigt Freilauf Aluminium, CNC gefertigt Sperrklinken und Zahnring Titanium, CNC gefertigt Anleitung Hinterradnabe KONG / PRINCE www.tune.de Stand Mai 2015 Seite 1 von 11...
-
Seite 2: Wartung Und Pflege
Einkerbungen entsteht kein Funktionsverlust. Festgefressene Freilaufritzel lassen sich mit zwei Kettenpeitschen lösen. Der Kassettenabschlussring muss mit dem vom Hersteller vorgegebenen Drehmoment befestigt werden. Der Tune Edelzwicker Kassettenabschlussring ist separat erhältlich, dieser wird mit einem Drehmoment von max. 40Nm angezogen. Shimano/Sram 10-fach Freilauf •... -
Seite 3: Gebrauchshinweise
Gebrauchshinweise Allgemein: • Prüfen Sie vor jeder Fahrt Ihr Tune Produkt auf einwandfreien Zustand und Funktion. Bei Problemen darf das Produkt nicht benutzt werden. In diesem Fall wenden Sie sich an Ihren Fachhändler. • Der Schnellspanner bzw. die Steckachse muss korrekt montiert sein. -
Seite 4: Wartung
Bei der Nabe handelt es sich um ein „gestecktes System“, d.h. alle Bauteile der Nabe sind passgenau auf der Achse platziert. Tune verwendet Sonderlager, welche im Handel so nicht erhältlich sind. Die Lager weisen sich durch ein spezielles Fett, einen höheren Fettfüllgrad und einem auf den Einsatz abgestimmten radialem Lagerspiel aus. - Seite 5 • Bitte wenden Sie sich an Ihren Fachhändler, falls Sie nicht über die notwendigen Grund- kenntnisse oder nicht über geeignetes Werkzeug verfügen. Benötigte Werkzeuge / Materialien: • Werkzeugsatz Tune Tool 08 (Artikel Nr. BWZ0000) • Kunststoffhammer • Tuch • alte Schnellspannachse •...
-
Seite 6: Achse Herausschlagen
Ab.4 Freilauf abnehmen Ab.5 Jetzt kann der Freilauf einfach mit der Hand vom Nabenkörper abgezogen werden. Ab.5 Alle Bauteile können nun begut- achtet und ggf. getauscht werden. Anleitung Hinterradnabe KONG / PRINCE www.tune.de Stand Mai 2015 Seite 6 von 11... -
Seite 7: Neues Kugellager Einsetzen
Dabei ist darauf zu achten, dass die Lager nicht verkanten nicht ungewollt aus den Lager- (niemals den In- und nur am Außenring belastet werden sitzen herausschieben. nenring oder die Dichtungen belasten). Anleitung Hinterradnabe KONG / PRINCE www.tune.de Stand Mai 2015 Seite 7 von 11... -
Seite 8: Nabe Wieder Zusammenbauen
Ab.12 Ab.12 Ab.13 Alles zusammen wird auf das Basiswerk- zeug TT08.1 gesetzt. Mit dem Werkzeug TT08.5 und dem Kunststoffhammer wird die Achse in die Nabe zurückgeschlagen. Ab.13 Anleitung Hinterradnabe KONG / PRINCE www.tune.de Stand Mai 2015 Seite 8 von 11... -
Seite 9: Axiales Lagerspiel Einstellen
Messschiebers das frei überstehende Achsende der Nabe ab dem Freilaufkugel- lager messen. Hier muss sehr präzise ge- messen werden, am besten ist es die Mes- sung mehrfach zu wiederholen. Ab.15 Anleitung Hinterradnabe KONG / PRINCE www.tune.de Stand Mai 2015 Seite 9 von 11... - Seite 10 Anschließend wird die Endkappe von innen leicht mit Fett Ab.17 eingepinselt, die Endkappe wird aufgesetzt und mit dem Gum- mihammer aufgeschlagen. Ab.17 Jetzt ist die Nabe bzw. das Laufrad wieder einsatzbereit. Anleitung Hinterradnabe KONG / PRINCE www.tune.de Stand Mai 2015 Seite 10 von 11...
-
Seite 11: Garantie
Fall nach eigenem Ermessen zu entscheiden, wie viel Rabatt wir gewähren können. • Der Ersatz erfolgt nur für das gleiche Modell. Tune behält sich das Recht vor, den beschädigten Arti- kel durch einen gleichwertigen Alternativartikel zu ersetzen.
