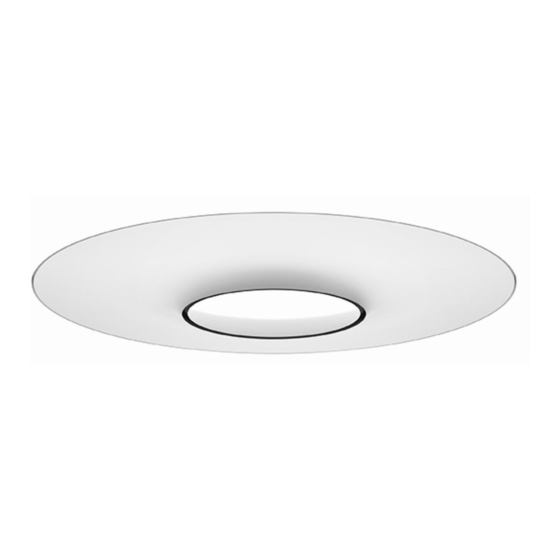

- Seite 1 Dornbracht AQUAMOON / RAINMOON Planungsanleitung Einleitung Planung Installation Produktdetails Adressen Culturing Life Version 1.1...
- Seite 2 Die Begleitung der technischen Planung, der Installation und Erstinbetriebnahme durch einen zertifizierten – 1 x Strahlmodul Servicepartner Buchung eines Dornbracht Der Thermostat entspricht den Vorgaben gemäß EN 1111. Servicepakets ist obligatorisch. Ausführliche Informationen zum Servicepaket finden Sie unter www.dornbracht-professional.com. Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 3 EINLEITUNG AQUAMOON Endmontage-Komponenten Planung Rainmoon VORMONTAGE-KOMPONENTEN Installation Rainmoon (US) Produktdetails AQUAMOON Vormontage-Komponenten 35 600 970 90-FF AQUAMOON Deckeneinbaugehäuse UP-Regenpaneel mit xTool UP-Modul xTool UP-Ventil UP-Thermostatmodul UP-Wandwinkel Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 4 Die Begleitung der technischen Planung, der Installation und Erstinbetriebnahme durch einen zertifizierten – 1 x Strahlmodul Servicepartner Buchung eines Dornbracht Der Thermostat entspricht den Vorgaben gemäß EN 1111. Servicepakets ist obligatorisch. Ausführliche Informationen zum Servicepaket finden Sie unter www.dornbracht-professional.com. Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 5 EINLEITUNG Aquamoon Endmontage-Komponenten Planung RAINMOON VORMONTAGE-KOMPONENTEN Installation Rainmoon (US) Produktdetails RAINMOON Vormontage-Komponenten 35 600 979 90-FF RAINMOON UP-Regenpaneel Deckeneinbaugehäuse mit UP-Thermostat UP-Wandwinkel UP-Thermostat mit Vorabsperrung Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 6 Servicepakets ist obligatorisch. – 36 104 XXX-FF 0010 UP-Zwei und Dreiwege-Umstellung Ausführliche Informationen zum Servicepaket finden Sie unter www.dornbracht-professional.com. Ergänzendes Zubehör: – 27 80X XXX-FF 0010 Schlauchbrausegarnitur – 36 425 XXX-FF 0010 UP-Thermostat mit Einweg-Mengenregulierung Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 7 Abweichende nationale Vorschriften sind zu beachten. Benötigtes Zubehör (Schlauchbrausegarnitur): – 35 080 970-90 0010 UP-Adapter / Standard-Installation (US / CA): 35 085 970-90 0010 UP-Wandwinkel – UP-Dreiwege-Umstellung Ergänzendes Zubehör: – 35 426 970-90 0010 UP-Thermostat mit Vorabsperrung Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 8 Einsatzgebiet Das Produkt ist nicht für den Einsatz im Außenbereich konzipiert. Vor einem Einsatz in dampf-, chlor- oder salzhaltiger Umgebung ist vorher Rücksprache mit Dornbracht zu halten. Die Wasserqualität muss durch Einbau eines Filters oder eines Wasseraufbereitungssystems sichergestellt werden. Große Druckdifferenzen zwischen Kalt- und Warmwasserversorgung sind auszugleichen.
- Seite 9 Anbietern (z. B. Geberit, Tece, Viega usw.) angeboten. Einbautiefen der Komponenten beachten. Die Vorwandinstallation kann auch mit C-Profilen umgesetzt werden (z. B. Knauf, Rigips Saint-Gobain, Sheetrock, Siniat usw.). Sofern es nicht länderspezifischen Vorschriften widerspricht, kann auch Holz verwendet werden. Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 10 – 1.500 x 1.500 mm / 4 ft 11 " x 4 ft 11 " minimale Größe des Duschraums – Ausrichtung des QUEEN’S COLLAR (AQUAMOON) – 2.500 mm / 8 ft 2-3/8 " maximale Raumhöhe Beachten Sie die Vorschriften zu den Schutzbereichen gemäß...
- Seite 11 Befestigungsmittel, die für die jeweilige Decke geeignet sind, sind von einem Statiker auszuwählen. Um das Deckenmodul zu befestigen, sind M8 (AQUAMOON / RAINMOON) / 5/16 "-18 UNC (RAINMOON (US)) Gewinde- bolzen (minimale Festigkeit: 2.000 N) erforderlich. Dornbracht AQUAMOON / RAINMOON Planungsanleitung...
- Seite 12 5 ft 1 " – 6 ft 4-3/4 " große Benutzer. zwischen Oberkante Fertigfußboden (OKFFB) und Thermostat (xTOOL) für eine 1.750 mm / 5 ft 9 " große Positionierungen Maße können individuelle Person Bedürfnisse angepasst werden. Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 13 5 ft 1 " – 6 ft 4-3/4 " große Benutzer. zwischen Oberkante Fertigfußboden (OKFFB) und Thermostat für eine 1.750 mm / 5 ft 9 " große Person Positionierungen Maße können individuelle Bedürfnisse angepasst werden. Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 14 1.550 – 1.950 mm große Benutzer. zwischen Oberkante Fertigfußboden (OKFFB) und UP-Dreiwege-Umstellung beziehungsweise Schlauch- Positionierungen Maße können individuelle brausegarnitur für eine 5 ft 9 " / 1.750 mm große Person Bedürfnisse angepasst werden. Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 15 DN 15 = NPS 1/2 " Bauseits vorzusehen: Erforderliche Nennweite (DN) für Rohre und Fittings: – Filter (Hauptleitung) – DN 20 – Warm- und Kaltwasserleitung (WW + KW) – Druckminderventil (Hauptleitung) – DN 15 – Mischwasserleitung (MW) Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 16 DN 15 = NPS 1/2 " Bauseits vorzusehen: Erforderliche Nennweite (DN) für Rohre und Fittings: – Filter (Hauptleitung) – DN 20 – Warm- und Kaltwasserleitung (WW + KW) – Druckminderventil (Hauptleitung) – DN 15 – Mischwasserleitung (MW) Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 17 Bauseits vorzusehen: Erforderliche Nennweite (NPS) für Rohre und Fittings: – Filter (Hauptleitung) – NPS 3/4 " – Warm- und Kaltwasserleitung (WW + KW) – Druckminderventil (Hauptleitung) – NPS 1/2 " – Mischwasserleitung (MW) Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 18 0,35 l/s / 0,1 gps Empfohlene Größe des Ablaufrohrs DN 75 / NPS 3 " RAINMOON (US): Ablaufleistung / Anschlusswert [AW] 0,1 gps / 0,35 l/s Empfohlene Größe des Ablaufrohrs NPS 3 " / DN 75 Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 19 Anleitung ausgeführt sind, können zu Tod oder zu schweren Bei Installationen, die von den Planungshinweisen ab- Verletzungen durch Stromschlag und zu Sachschäden führen. weichen, ist vorher Rücksprache mit Dornbracht zu halten. Bauseits vorzusehen: – Sicherungsautomat (6 A, Typ B) – FI-Schutzschalter (30 mA 2-polig, Typ A) –...
- Seite 20 Einleitung Standard-Sanitärinstallation Planung Sanitär-Hinweise INSTALLATION Elektro-Hinweise Produktdetails SCHALTPLAN SICHERUNGSKASTEN Schaltplan Sicherungskasten Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
-
Seite 21: Technische Daten
Fließdruck (RAINMOON (US)) – TEMPEST 1,8 gpm / 6,8 l/min Sanitärtechnische Daten – AQUA CIRCLE 1,8 gpm / 6,8 l/min Das Produkt ist eigensicher gemäß EN 1717. Der Thermostat entspricht den Vorgaben gemäß EN 1111. Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1... - Seite 22 Technische Daten AQUAMOON Planung MASSZEICHNUNGEN Rainmoon Installation Rainmoon (US) PRODUKTDETAILS Aquamoon Bausatz-Endmontage 41 600 740-FF Bausatz-Endmontage 41 600 782-FF 36 416 780-FF 4 x36 310 782-FF 27 808 980-FF Inch = mm / 25,4 Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 23 Technische Daten AQUAMOON Planung MASSZEICHNUNGEN Rainmoon Installation Rainmoon (US) PRODUKTDETAILS Aquamoon Bausatz-Vormontage 35 600 979 90 Ø 35 546 970 90 35 621 970 90 35 085 970 90 Inch = mm / 25,4 Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 24 PRODUKTDETAILS Aquamoon Bausatz-Endmontage 41 600 740-FF 28 450 625-FF 27 806 625-FF Bausatz-Endmontage 41 600 782-FF 28 808 980-FF Bausatz-Vormontage 35 600 970 90 35 085 970 90 Inch = mm / 25,4 Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 25 36 416 979-FF Bausatz-Endmontage 41 600 782-FF 4 x 36 310 782-FF 36 416 780-FF Bausatz-Vormontage 35 600 970 90 35 546 970 90 35 621 970 90 Inch = mm / 25,4 Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 26 Einleitung Technische Daten Aquamoon Planung MASSZEICHNUNGEN RAINMOON Installation Rainmoon (US) PRODUKTDETAILS Rainmoon Bausatz-Endmontage 41 600 970-FF Bausatz-Endmontage 41 600 979-FF 36 427 670-FF 27 808 980-FF Inch = mm / 25,4 Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 27 Einleitung Technische Daten Aquamoon Planung MASSZEICHNUNGEN RAINMOON Installation Rainmoon (US) PRODUKTDETAILS Rainmoon Bausatz-Vormontage 35 600 979 90 Ø 35 428 970 90 35 085 970 90 Inch = mm / 25,4 Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 28 PRODUKTDETAILS Rainmoon Bausatz-Endmontage 41 600 970-FF 28 450 625-FF 27 806 625-FF Bausatz-Endmontage 41 600 979-FF 28 808 980-FF Bausatz-Vormontage 35 600 979 90 35 085 970 90 Inch = mm / 25,4 Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 29 Installation Rainmoon (US) PRODUKTDETAILS Rainmoon Bausatz-Endmontage 41 600 970-FF 36 427 970-FF Bausatz-Endmontage 41 600 979-FF 36 427 670-FF Bausatz-Vormontage 35 600 979 90 35 428 970 90 Inch = mm / 25,4 Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 30 Einleitung Technische Daten Aquamoon Planung MASSZEICHNUNGEN Rainmoon Installation RAINMOON (US) PRODUKTDETAILS RAINMOON (US) Bausatz-Endmontage 41 610 979-FF 0010 Bausatz-Vormontage 35 610 970-90 0010 Ø 35 104 970-90 0010 Inch = mm / 25,4 Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 31 Einleitung Technische Daten Aquamoon Planung MASSZEICHNUNGEN Rainmoon Installation RAINMOON (US) PRODUKTDETAILS RAINMOON (US) Bausatz-Vormontage 35 104 970-90 0010 Inch = mm / 25,4 Dornbracht AQUAMOON / RAINMOON Planungsanleitung Version 1.1...
- Seite 32 Aloys F. Dornbracht GmbH & Co. KG Armaturenfabrik Köbbingser Mühle 6, D-58640 Iserlohn Tel. +49(0)2371 433-0, Fax +49(0)2371 433-232 mail@dornbracht.de, dornbracht.com Dornbracht Group Premium Solutions for Interior Architecture...
