Konfiguration
Zunächst muss die Einrichtung des °CALEONs direkt am Raumcontroller vorgenommen werden. Hierbei unterstützt Sie der auto-
matisch startende Inbetriebnahme-Assistent (Übersicht > Betriebsmodus > Menü > Experte > Werkseinstellungen) sowie die
°CALEON Bedienungsanleitung.
Falls noch nicht geschehen, richten Sie jetzt den HCC mit Hilfe des Inbetriebnahme-Assistenten ein.
Die Einrichtung des Raumcontrollers wird in folgendem Menü vorgenommen:
5. Einstellungen -> 5.1. Heizkreis 1 -> 5....24. Raumcontroller
5....1. Thermostat

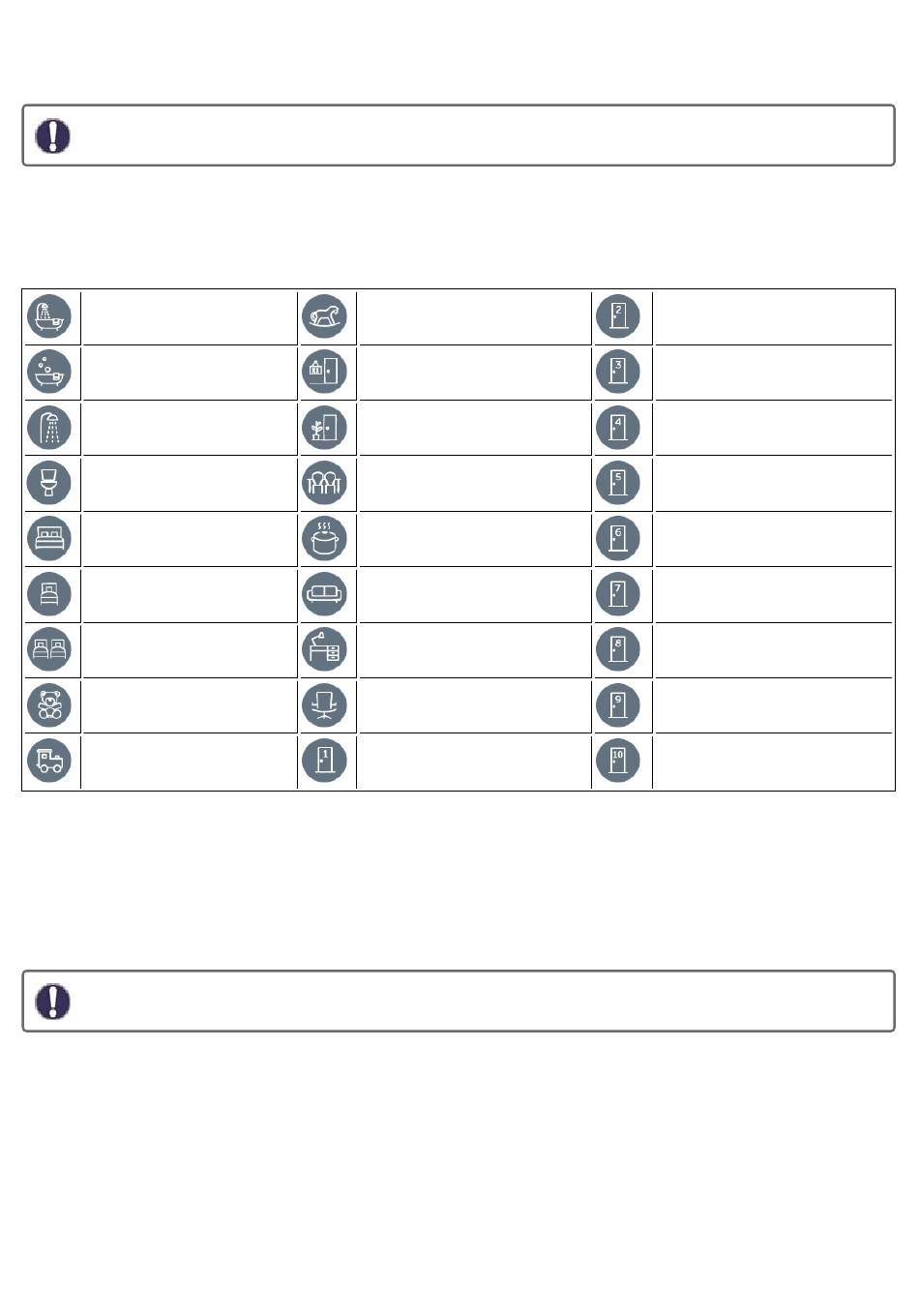

Hier wählen Sie den im °CALEON erstellten Raum aus. Die im °CALEON durch Symbole dargestellten Räume erhalten im HCC
geschriebene Namen. Die Zuordnung können Sie der folgenden Tabelle entnehmen.
Bad
Bad 2
Bad 3
Bad 4
Schlafzimmer
Schlafzimmer 2
Schlafzimmer 3
Kinderzimmer
Kinderzimmer 2
5....12. Raumcontroller
Es kann eingestellt werden, welchen prozentualen Einfluss die Raumtemperatur auf die Sollvorlauftemperatur haben soll. Für jedes
Grad Abweichung zwischen Raumtemperatur und Sollraumtemperatur wird der hier eingestellte Prozentsatz von der berechneten
Sollvorlauftemperatur auf die Sollvorlauftemperatur addiert bzw. davon abgezogen, bis zu den unter Schutzfunktionen eingestellten
Min. bzw. Max Vorlauf Werten.
Beispiel: Soll-Raumtemperatur: 25 °C ; Raumtemperatur: 20 °C = 5 °C Abweichung. Errechnete Sollvorlauftemperatur: 40 °C; Raum-
controller: 10 % = 4 °C 5 X 4 °C = 20 °C. Also werden 20 °C auf die Sollvorlauftemperatur addiert, was 60 °C ergäbe. Liegt der Wert
von ''Max. Vorlauf'' darunter, wird lediglich auf ''Max. Vorlauf'' erhöht.
Die Einstellparameter ''5....13. Raum-Soll-Tag'' und ''5....14. Raum-Soll-Nacht'' haben bei der Verwendung eines
°CALEONs keinen Einfluss und können ignoriert werden.
Unter ''5....2. Thermostat'' können optional weitere °CALEONs als Raumcontroller eingestellt werden. Hierfür gilt dieselbe Systematik
wie beim ersten Raumcontroller.
5. Einstellungen -> 5.1. Heizkreis 1 -> 5.15. Heizkreis abschalten
Wenn Sie möchten, dass der Heizkreis zusätzlich zu einer Sommer-Winter-Abschaltung auch bei Erreichen der Raumtemperatur
abschaltet, stellen Sie hier ''Sommer + Raum'' ein.
Kinderzimmer 3
Korridor
Korridor 2
Esszimmer
Küche
Wohnzimmer
Arbeitszimmer
Arbeitszimmer 2
Raum 1
Raum 2
Raum 3
Raum 4
Raum 5
Raum 6
Raum 7
Raum 8
Raum 9
Raum 10
