Sorel LHCC Montageanweisung Und Bedienanleitung Seite 16

16

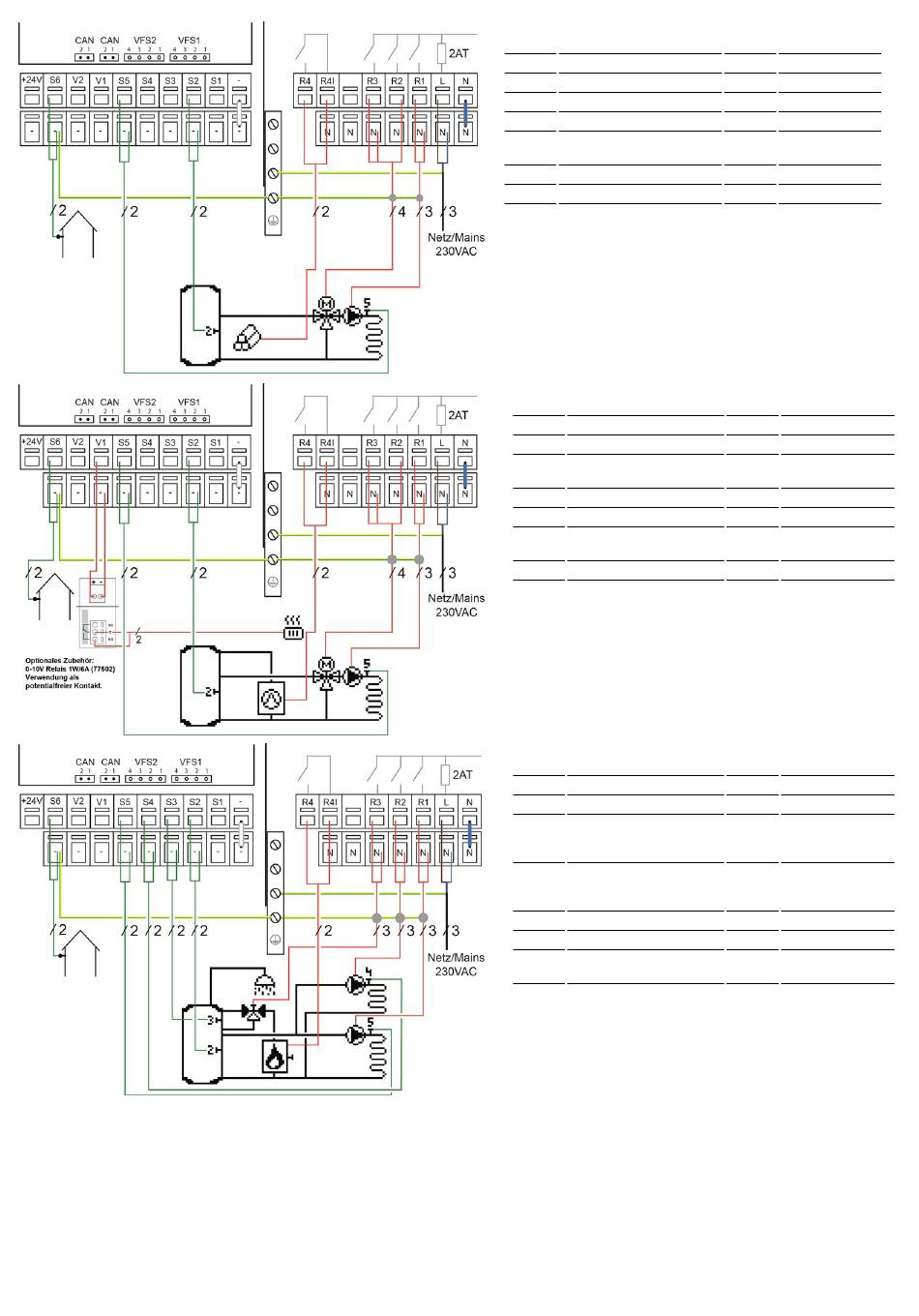

Programm 8 Gemischter HzK und Feststoffkessel
Klemme: Anschluss:
- GND
S2 Pufferfühler
S5 Vorlauffühler
S6 Außenfühler
+24V 24V Spannungsausgang
Max. externes Geräte 24V/6W
Programm 9 Gemischter HzK, WP mit Kühlfunktion
Klemme: Anschluss:
- GND
S2 Pufferfühler
S5 Vorlauffühler
V1 Saisonschalter
S6 Außenfühler
+24V 24V Spannungsausgang
Max. externes Geräte 24V/6W
Programm 10 2 HzK, Kombispeicher, BW-Ventil und Brenner
Klemme: Anschluss:
- GND
S2 Pufferfühler
S3 Brauchwasserfühler
S4 Vorlauffühler Heizkreis 2
S5 Vorlauffühler Heizkreis 1
S6 Außenfühler
+24V 24V Spannungsausgang
Max. externes Geräte 24V/6W
Klemme: Anschluss:
N Neutralleiter N
L Netz Außenleiter L
R1 Pumpe
R2 Mischer auf
R3 Mischer zu
R4| Feststoffkessel
R4 Feststoffkessel
Klemme: Anschluss:
N Neutralleiter N
L Netz Außenleiter L
R1 Heizkreispumpe/
Umwälzpumpe
R2 Mischer auf
R3 Mischer zu
R4| Verdichter
R4 Verdichter
Klemme: Anschluss:
N Neutralleiter N
L Netz Außenleiter L
R1 Heizkreispumpe/
Umwälzpumpe Heiz-
kreis 2
R2 Heizkreispumpe/
Umwälzpumpe Heiz-
kreis 1
R3 Ventil
R4| Brenner
R4 Brenner
