NOTĂ Când înlocuiţi un boiler vechi pe gaz sau motorină cu
un sistem de pompă termică aer la apă (RKHBRD*):
■
vă rugăm, controlaţi întotdeauna specificaţiile
pompei unităţii vechi;
■
Dacă presiunea statică externă a acelei pompe
este mai mare decât presiunea statică externă a
sistemului de pompă termică aer la apă, vă rugăm
să instalaţi o pompă suplimentară cu presiune
statică externă mai mare în combinaţie cu un vas
compensator.
1 2
1 Sistem de pompă termică aer la apă
(RKHBRD*)
2 Vas compensator
3 Pompă de presiune statică externă ridicată
(procurare la faţa locului)
4 Sistem de presiune statică externă ridicată

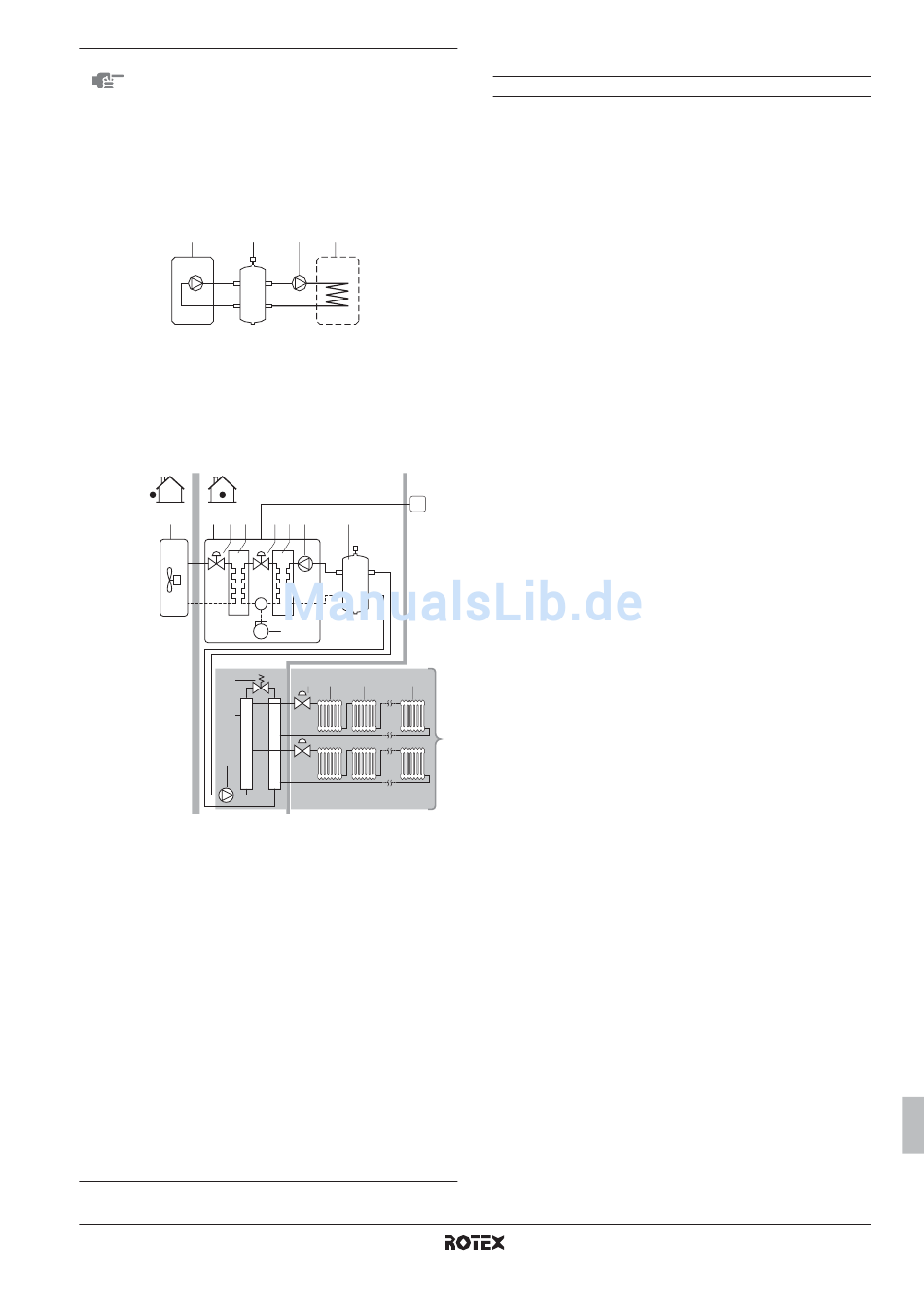

Exemplu de sistem de presiune statică externă
ridicată
1 2 3 4
11
10
9
1 Unitatea exterioară
2 Unitatea interioară
3 Ventil electronic de destindere
4 Schimbătorul de căldură al agentului frigorific
5 Schimbător de căldură pentru apă
6 Pompă
7 Compresor
8 Vas compensator (procurare la faţa locului)
9 Pompă (procurare la faţa locului)
10 Colector (procurare la faţa locului)
11 Ventil de ocolire (procurare la faţa locului)
12 Ventil de închidere (procurare la faţa locului)
13 Radiator (procurare la faţa locului)
C1 Telecomandă
A Locul de instalare
B Cameră de zi
C Exemplu de sistem de presiune statică ridicată:
radiatoare instalate în serie sau cu tubulatură
foarte mică
RKHBRD011~016ABV1+Y1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW61218-1C – 2012.06
3 4
A B
C1
3 5 6 8
7
12 13 13 13
C

Accesorii

Accesorii furnizate cu această unitate
(A se vedea figura 1)
1 Manual de instalare
2 Manual de exploatare
3 Foaie de instrucţiuni pentru dezambalare
4 Schema de conexiuni
5 Set interfaţă utilizator (telecomandă, 4 şuruburi de fixare, 2 dopuri)
6 Şuruburi (2x şuruburi de fixare a plăcii superioare + 4x şuruburi
ale plăcii de ridicare)
7 Brăţară
8 Garnitură inelară (piesă de schimb)
9 Manşon (mic)
10 Manşon (mare)
11 Izolaţia plăcii superioare
12 Placă de ridicare (pentru ridicarea unităţii)
13 Tubulatură flexibilă de evacuare a apei
14 Tubulatura flexibilă a admisiei apei (cu manometru)
