Modelul Sistemul Hidraulic - Rotex RKHBRD016ABV1 Installationsanleitung

10 Boiler (procurare la faţa
locului)
11 Vas compensator
(procurare la faţa
locului)
12 Ventil de închidere
■

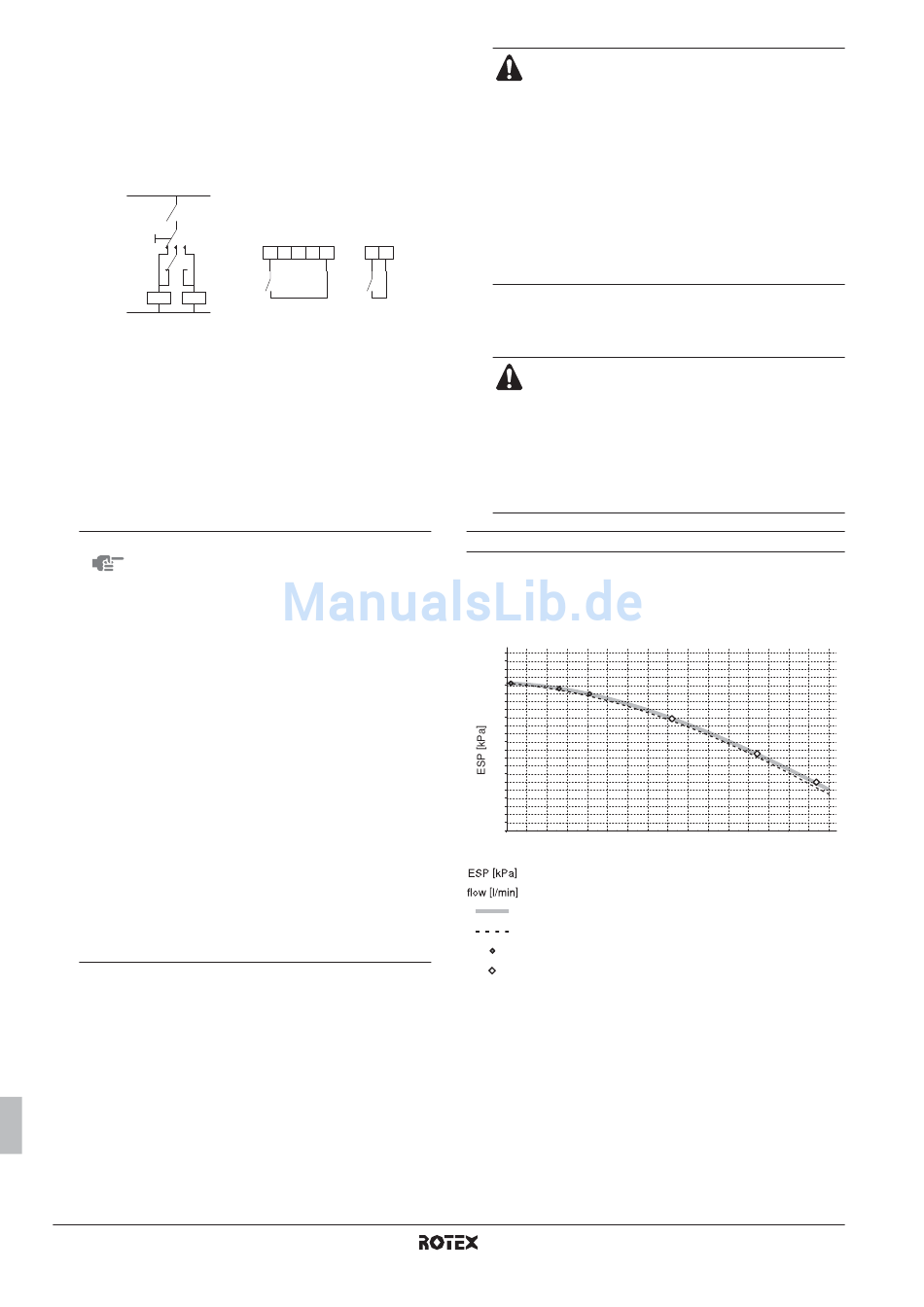

Cablajul de legătură
L
th
RKHBRD*/auto / Boiler
C
K1A K2A
N
Boiler thermostat Termostatul boilerului
C Contact auxiliar (normal închis)
th Termostat de încăpere numai pentru încălzire
K1A Releu auxiliar pentru activarea unităţii RKHBRD*
(procurare la faţa locului)
K2A Releu auxiliar pentru activarea boilerului (procurare
la faţa locului)
■
Exploatarea
Când termostatul de încăpere (th) se închide, unitatea
RKHBRD* sau boilerul încep să funcţioneze, în funcţie de
poziţia contactului auxiliar (C).
■
NOTĂ Aveţi grijă ca contactul auxiliar (C) să aibă
suficientă
temporizare pentru a se evita comutarea
frecventă între unitatea RKHBRD* şi boiler.
Dacă contactul auxiliar (C) este un termostat
pentru temperatura din exterior, aveţi grijă să
instalaţi termostatul la umbră, pentru a nu fi
influenţat sau cuplat/decuplat de soare.
Comutarea frecventă poate cauza corodarea
timpurie a boilerului. Luaţi legătura cu
fabricantul boilerului.
■
În timpul funcţionării pe încălzire a unităţii
RKHBRD*, unitatea va funcţiona astfel încât
să se obţină temperatura ţintă a apei la ieşire
aşa cum este fixată pe interfaţa utilizatorului.
Când este activă exploatarea funcţie de
vreme, temperatura apei este determinată
automat în funcţie de temperatura din
exterior.
În timpul operaţiunii de încălzire a boilerului,
boilerul
temperatura ţintă a apei la ieşire aşa cum
este fixat pe regulatorul boilerului.
Nu setaţi niciodată valoarea de referinţă a
temperaturii ţintă a apei la ieşire pe
regulatorul boilerului la mai mult de 80°C.
Manual de instalare
6
20 Ventil de închidere
(procurare la faţa
locului)
C1 Telecomandă
A Locul de instalare
B Cameră de zi
RKHBRD* Boiler
thermostat
A8P
1 2 3 4 5 X Y
K1A K2A
întârziere diferenţială sau
va funcţiona pentru a atinge
Aveţi grijă ca returul apei la schimbătorul de căldură
RKHBRD* să nu depăşească niciodată 80°C.
Din acest motiv, nu fixaţi niciodată valoarea de
referinţă ţintă a temperaturii a apei la ieşire pe
regulatorul boilerului la mai mult de 80°C şi instalaţi
un ventil acvastat
RKHBRD*.
Asiguraţi-vă ca clapetele de reţinere (procurare la faţa
locului)) să fie instalate corect în sistem.
Asiguraţi-vă că termostatul de încăpere (th) nu este
cuplat/decuplat frecvent.
Rotex nu-şi asumă răspunderea pentru nici o daună
rezultând din nerespectarea acestei reguli.
(a) Ventilul acvastat trebuie reglat pentru 80°C şi trebuie să acţioneze pentru
a închide fluxul de apă pe returul la unitate când temperatura măsurată
depăşeşte 80°C. Când temperatura scade la un nivel mai redus, ventilul
acvastat trebuie să acţioneze pentru a deschide iar fluxul de apă pe returul
la unitatea RKHBRD*.
Funcţionarea simultană a boilerului auxiliar şi a unităţii
RKHBRD* este INTERZISĂ.
Acordaţi o atenţie specială controlului pompei de
recirculare a boilerului auxiliar. Această pompă nu
trebuie să funcţioneze
RKHBRD*.
Exploatarea simultană a ambelor sisteme va risca
îngheţarea schimbătorului de căldură cu şicane a
unităţii RKHBRD*!

Modelul sistemul hidraulic

Când proiectaţi sistemul hidraulic, consultaţi întotdeauna "Exemple
tipice de aplicaţii" la pagina 3 pentru informaţii.
Când proiectaţi sistemul hidraulic, luaţi în considerare întotdeauna
presiunea statică externă disponibilă a unităţii RKHBRD*.
110
100
11 kW
14 kW
16 kW
90
80
70
60
50
40
30
20
10
0
15 17 19 21 23 25 27 29 31 33 35 37 39 41 43 45 47
flow [ l/min ]
Presiune statică externă (kPa)
Debit (l/min)
Fără ventil cu 3 căi
Incluzând ventil cu 3 căi
Presiune statică externă maximă dacă ΔT = 10°C
Presiune statică externă maximă dacă ΔT = 5°C
Pompa îşi va potrivi rpm (rotaţii pe minut) pentru a controla un ΔT fix
între temperatura apei la retur şi la ieşire.
Această diagramă a presiunii statice externe este valabilă la turaţia
maximă a pompei.
Unitate interioară pentru sistem de pompă termică aer la apă
(a)
pe returul apei la unitatea
simultan cu unitatea
11 kW
14 kW
16 kW
RKHBRD011~016ABV1+Y1
