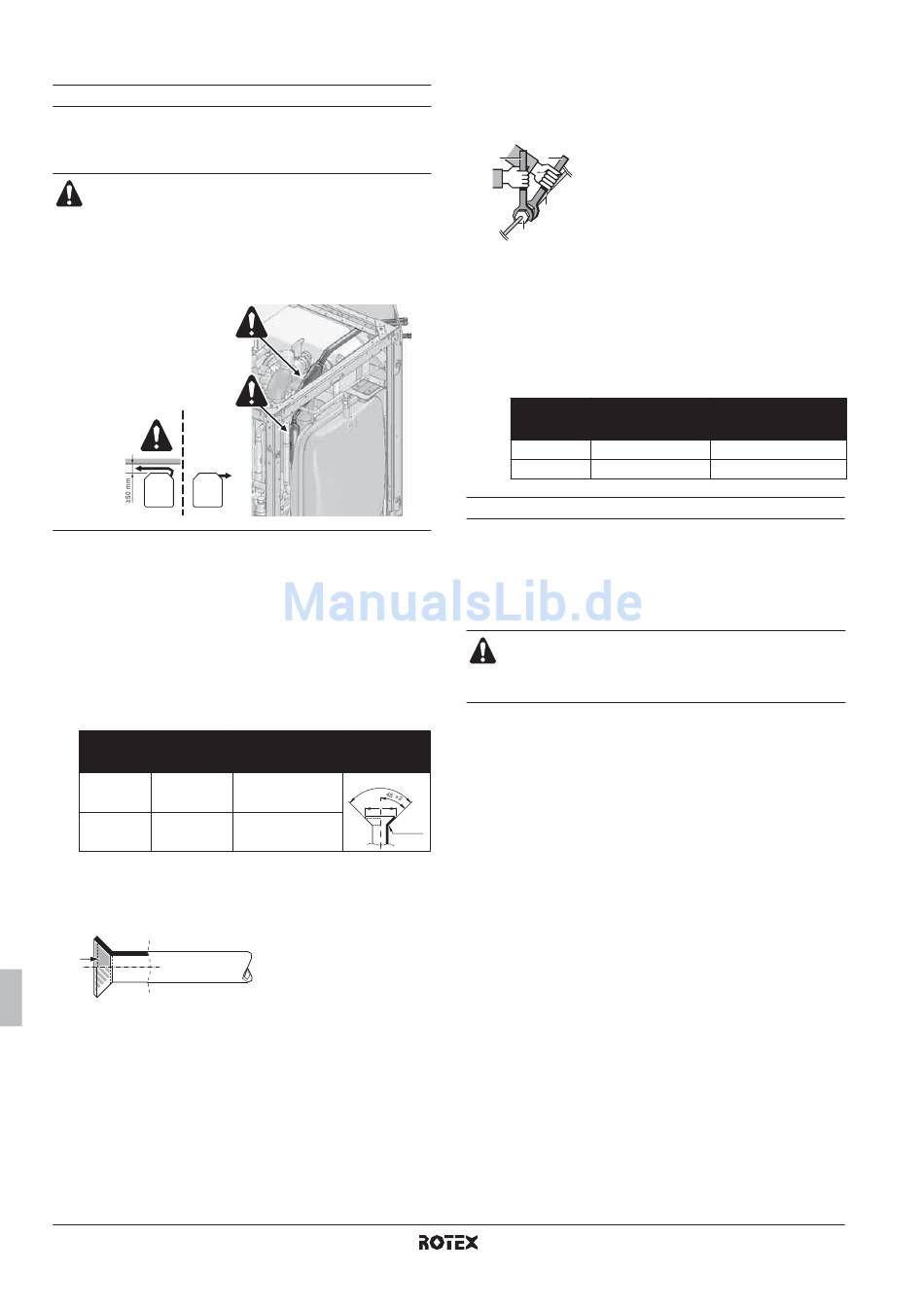

PERAÇÕES DE CONEXÃO DA TUBAGEM
Instalação das tubagens de refrigerante
Relativamente a todas as indicações, instruções e especificações
relativas a tubagens de refrigerante entre as unidades interior e de
exterior, consulte o manual de instalação da unidade de exterior.
■
Antes da soldadura, proteja o interior da unidade
contra danos causados pela chama da soldadura.
■
Ao soldar o as ligações de refrigerante, certifique-se
de arrefecer os filtros do refrigerante do circuito de
R410A (com um pano ensopado em água fria), no
interior da unidade. Para saber onde se situam os
filtros do refrigerante, consulte a figura que se segue.
Recomendações gerais para ligações abocardadas
■
As extremidades abocardadas não devem ser reutilizadas.
Devem ser feitas novas, para evitar fugas.
■
Utilize um corta-tubos e um abocardador adequados para o
refrigerante utilizado.
■
Utilize apenas as porcas para extremidades abocardadas,
fornecidas com a unidade. A utilização de outras porcas para
extremidades abocardadas pode provocar fugas de refrigerante.
■
Consulte a tabela quanto às dimensões de abocardamento e
binários de aperto (demasiado aperto pode fender a
extremidade abocardada).
Dimensões
da tubagem Binário de
(mm) aperto (N•m)
Ø9,5 33~39
Ø15,9 63~75
■
Quando ligar a extremidade abocardada, revista-a por dentro
com óleo de éter ou de éster, e comece por apertar
manualmente, rodando 3 ou 4 vezes, antes de apertar com
força.
Manual de instalação
13
Formato do
Dimensões do abocardado
abocardado A (mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
■
Ao desapertar uma porca para extremidades abocardadas, use
sempre duas chaves em combinação.
Ao ligar os tubos, faça o aperto da porca para extremidades
abocardadas utilizando sempre em conjunto uma chave de
bocas e uma chave dinamométrica, para evitar fendas na porca
e as consequentes fugas.
4 2 1 União de tubagem
2 Chave de bocas
3 Porca para extremidades abocardadas
1
4 Chave dinamométrica
3
Não recomendado – apenas para emergências
Se for obrigado a unir os tubos sem uma chave dinamométrica,
siga este método de instalação:
■ Aperte a porca para extremidades abocardadas com uma
chave de bocas, até que sinta aumentar subitamente o
binário de aperto.
■ A partir desse ponto, continue a apertar a porca, mas
apenas o ângulo adicional que se indica de seguida:
Dimensões
da tubagem Ângulo de aperto
(mm) adicional (graus)
Ø9,5 60~90
Ø15,9 30~60
Tubagens de água
Verificação do circuito da água
As unidades estão equipadas com uma entrada de água e uma
saída de água para ligação a um circuito de água. O circuito deve ser
instalado por um técnico qualificado e satisfazer os regulamentos
europeus e nacionais relevantes.
A unidade só deve ser usada num sistema de água
fechado. Se for aplicada num sistema de água aberto,
pode verificar-se o aparecimento de níveis excessivos de
corrosão nas tubagens de água.
Antes de continuar a instalação da unidade verifique os seguintes
pontos:
■
A pressão máxima da água é de 4 bar.
■
A temperatura máxima da água é de 85°C.
■
Devem ser instaladas torneiras de esgoto em todos os pontos
baixos do sistema, para permitir um escoamento total do
circuito durante as acções de manutenção.
É fornecida uma válvula de drenagem na unidade interior, para
drenar o sistema de água da unidade interior.
■
Certifique-se de que o escoamento da válvula de segurança é
adequado, para evitar que a água entre em contacto com os
componentes eléctricos.
■
Devem ser instaladas entradas de ar em todos os pontos altos do
sistema. As entradas de ar devem situar-se em pontos facilmente
acessíveis para os trabalhos de assistência técnica. No interior
da unidade existe uma purga de ar automática. Verifique se esta
válvula de purga de ar não está demasiado apertada, para que
continue a ser possível libertar automaticamente ar que se
introduza no circuito de água.
■
Certifique-se de que os componentes instalados nas tubagens
locais conseguem suportar a pressão da água e a temperatura.
■
Utilize sempre materiais compatíveis com a água utilizada no
sistema com os materiais utilizados na unidade interior.
Unidade interior para o sistema de bomba de calor ar/água
Comprimento
recomendado do braço
da chave (mm)
±200
±300
