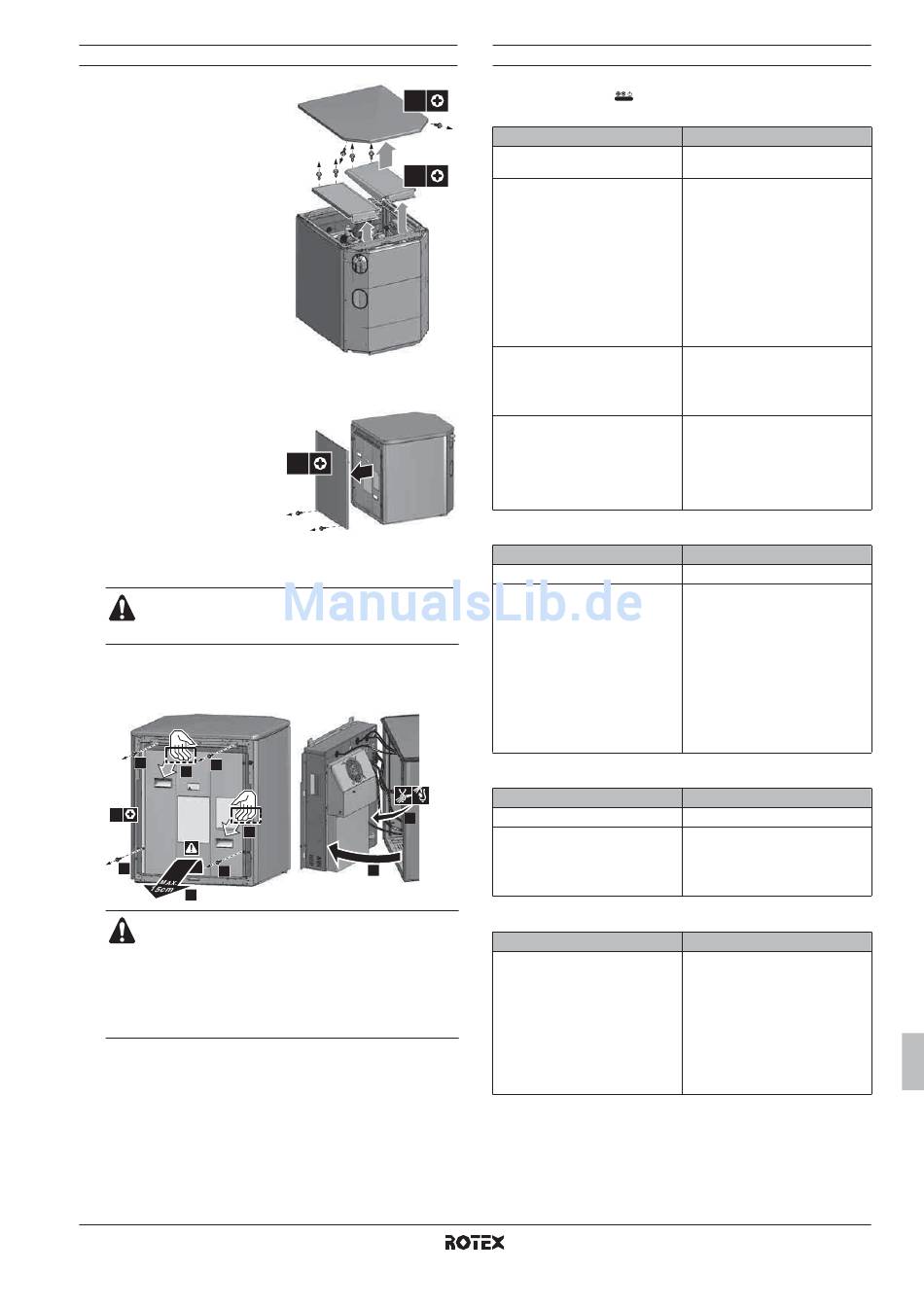

Ünitenin açılması
■
Hava tahliye vanasına, termik
kesiciye, 3 yollu vanaya,
termistörlere, saha kablo
borusuna, ..., erişimi
kolaylaştırmak için arkadaki
2 vida sökülerek ve sonra da
panel yerinden çözülerek
ünitenin üst dekorasyon
paneli çıkarılabilir. Her
drenaj plakası da çıkarılabilir.
■
İç üniteye ön taraftan erişebilmek için anahtar kutusu komple
olarak üniteden çıkarılabilir.
1 Ön dekorasyon panelini
çıkarmak için alttaki 2 vidayı
sökün ve paneli yerinden
çözün.
2 Ön vidaları gevşetin ve anahtar kutusunu komple olarak
yerinden çözün.
Anahtar kutusu servis kapağını çıkarmadan önce tüm
güç kaynaklarını – aynı zamanda dış ünite güç
kaynağını, vs. – kapalı konuma getirin.
Anahtar kutusu şimdi iç ünitenin hemen önüne konulabilir.
Anahtar kutusunu üniteden daha uzağa almak için ünitenin arka
tarafında yer alan kompresör kablosunun bağı çözülebilir.
1
1
2
4x
2
1
1
3
■
Anahtar kutusunu yerinden çıkarırken her zaman
kapağını vidalarla mutlaka tespit edin.
■
Ünitenin içindeki parçalar sıcak olabilir ve yanma
ihtimali vardır.
■
Anahtar kutusunu üniteden çıkarmadan önce tüm
güç kaynaklarını kapalı konuma getirdiğinizden
emin olun.
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1C – 2012.06
2x
4x
iki
2x
4
5

Genel belirtiler

Belirti 1: Ünite açılıyor ( LED'i yanıyor) ancak ünite beklendiği gibi
ısıtma yapmıyor
Olası nedenler
Sıcaklık ayarı doru değildir.
Su akışı çok düşük.
Tesisattaki su hacmi çok düşük.
Kapasite saklatımı
Belirti 2: Pompa ses yapıyor (kavitasyon)
Olası nedenler
Sistemde hava vardır.
Pompa girişindeki su basıncı çok
düşük.
Belirti 3: Su basıncı tahliye valfı açılıyor
Olası nedenler
Genleşme kabı bozulmuştur.
Tesisattaki su hacmi çok yüksek.
Belirti 4: Su basınç boşaltma valfı kaçırıyor
Olası nedenler
Su basınç tahliye valfı çıkışını pislik
tıkamış.
Düzeltme faaliyeti
Kumanda ayar noktasını kontrol
edin.
• Su devresindeki kesme
vanalarının hepsinin de tamamen
açık olduğunu kontrol edin.
• Su filtresinin temizlik gerektirip
gerektirmediğini kontrol edin.
• Sistemde hava olmadığından
emin olun (havayı alın).
• Manometrede yeterli su basıncı
olduğunu kontrol edin. Su basıncı
>0,3 bar (su soğuk), >>0,3 bar (su
sıcak) olmalıdır.
• Genleşme kabının bozuk
olmadığından emin olun.
Tesisattaki su hacminin gereken
minimum değerden fazla olduğun-
dan emin olun (bkz. "Su hacminin ve
genleşme tankı ön basıncının kontrol
edilmesi" sayfa 13).
• Anahtar kutusunun arka
kısmındaki soğutma fanının
düzgün çalışıp çalışmadığını
kontrol edin.
• Ünitenin çok sıcak bir konuma
(>30°C) kurulup kurulmadığını
kontrol edin.
Düzeltme faaliyeti
Havayı alın.
• Manometrede yeterli su basıncı
olduğunu kontrol edin. Su basıncı
>0,3 bar (su soğuk), >>0,3 bar
(su sıcak) olmalıdır.
• Manometrenin bozuk olmadığını
kontrol edin.
• Genleşme kabının bozuk
olmadığını kontrol edin.
• Genleşme kabı ön basınç ayarının
doğru olduğunu kontrol edin (bkz.
"Genleşme kabı ön yükleme
basıncının ayarlanması"
sayfa 14).
Düzeltme faaliyeti
Genleşme kabını değiştirin.
Tesisattaki su hacminin izin verilen
maksimum değerin altında olduğun-
dan emin olun (bkz. "Su hacminin ve
genleşme tankı ön basıncının kontrol
edilmesi" sayfa 13).
Düzeltme faaliyeti
Valf üzerindeki kırmızı düğmeyi saat
yönünün tersine döndürerek basınç
tahliye valfının doğru çalıştığını
kontrol edin:
• Tıkırdama sesi işitilmiyorsa yerel
satıcınızla irtibat kurun.
• Üniteden dışarıya su akması
durumunda, önce su giriş ve çıkış
kesme vanalarının her ikisini de
kapatın ve ardından yerel
satıcınızla irtibat kurun.
