Bedienungsanleitung
Übersicht

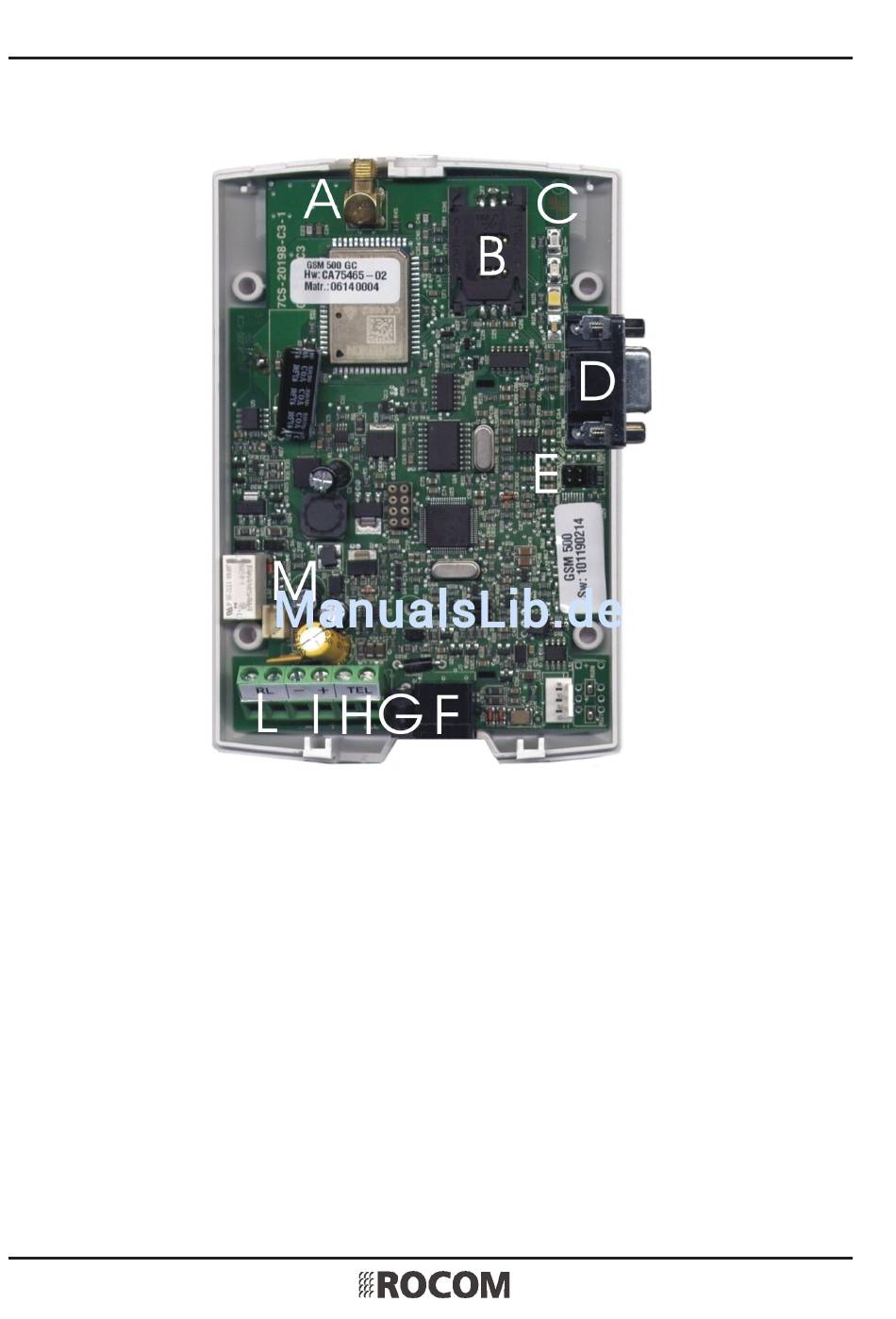

GSM500.3G.R Ansicht offen
A
SMA Stecker für externe Antenne
B
geschützte SIM Kartenfassung
C
Zustand LED: UMTS/GSM Signalpegel (grün), Gerätezustand (rot), Leitungs- / Daten-
übertrgungszustand (weiß) und Versorgungszustand (blau)
D
DB9 Dose für Datenanschluß
E
Brückenstecker für CANBus Abschlusswiederstandeinstellung
F
RJ11 Dose für den Anschluss eine analogen Endgerätes oder Amtsleitung einer TK-
Anlage
G
Dose für externer 230 Vac Steckernetzteil
H
Schraubklemme für den Anschluss eine analogen Endgerätes oder Amtsleitung einer
TK-Anlage (parallel zur RJ11 Dose)
I
Schraubklemme für externe 12 Vdc Stromversorgung (alternativ zum Steckernetzteil)
L
Ausgang Relaissteuerkontakt
M
Anschluß für NiMH Akkupack
Installationsort
Der Installationsort des Gerätes muss:
- sich in einem trockenen Raum befi nden;
Seite 6
GSM500.3G
Ausgabe 1.00
