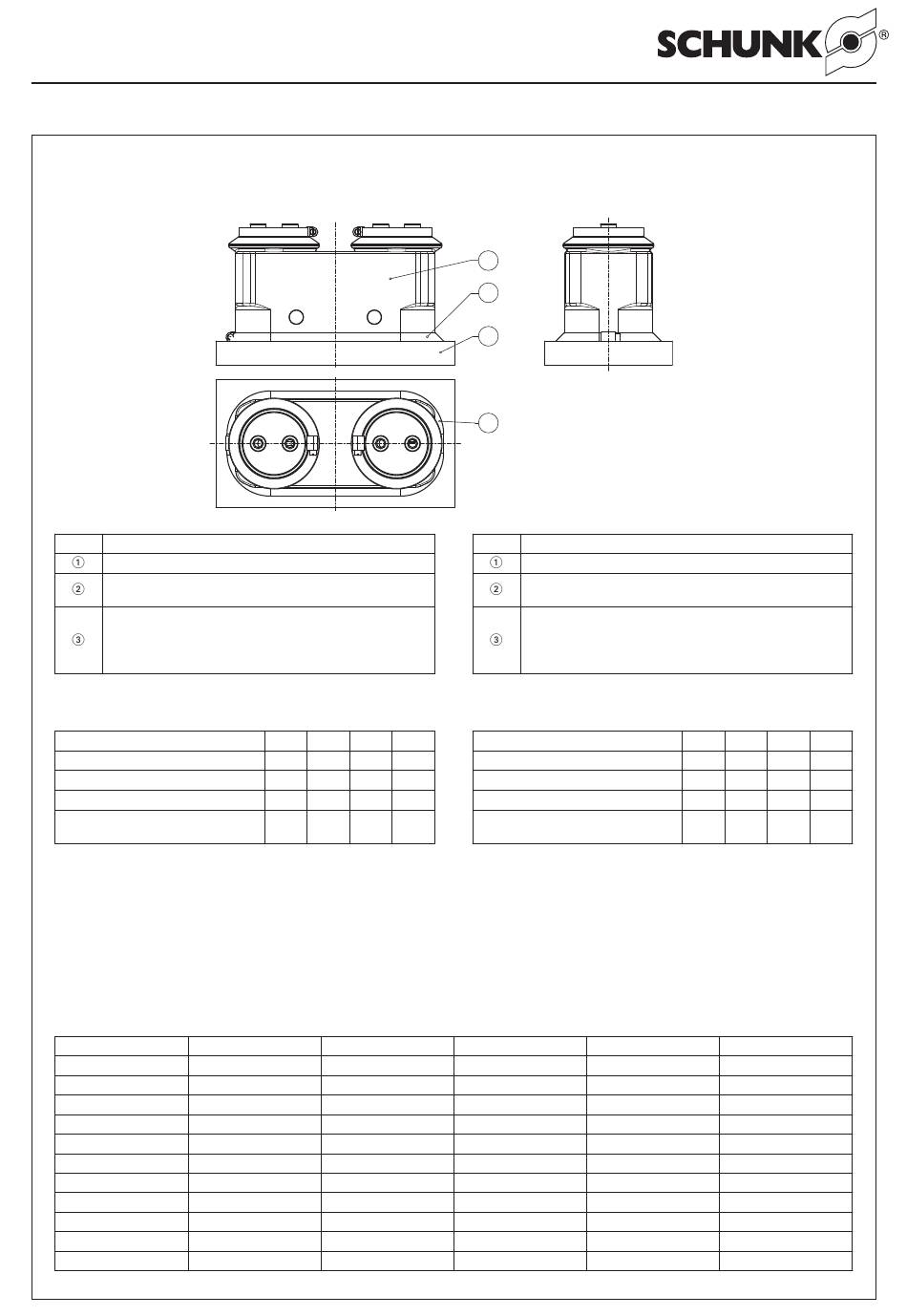

8.3.7 Erhöhung der IP-Schutzklasse bei Anwen-
dung der HUE »Schutzhülle«
Bezeichnung / Beschreibung
Anschraubplatte / Adaption / Adapterplatte
Schutzhülle HUE für die jeweilige
Baugröße der Einheit
– Umlaufende, geschlossene Kehlnaht zwischen
Anschraubplatte und Schutzhülle
– Kundenseitig anzubringen
– Spezielles Dichtmittel von SCHUNK empfohlen
Zuordnung IP-Schutzklassen:
Greifer hängend ohne Kehlnaht
Greifer stehend ohne Kehlnaht
Greifer liegend ohne Kehlnaht
Greiferlage frei mit umlaufender
Kehlnaht
Von SCHUNK empfohlenes Dichtungsmaterial und Bezugs-
quelle:
Weichelastischer MS-Polymer, universeller Kleb- und Dichtstoff
Terostat-2000 MF (schwarz)
Artikel-Nr.: 92-401790,
Kartusche à 310 ml für Hand- oder Druckluftpistolen
Hersteller: Henkel KGaA
8.4 Schraubenanzugsmomente
Type
PGN-plus 40
PGN-plus 50
PGN-plus 64
PGN-plus 80
PGN-plus 100
PGN-plus 125
PGN-plus 160
PGN-plus 200
PGN-plus 240
PGN-plus 300
PGN-plus 380
IP 60 IP 63 IP 64 IP 65
X
X
X
www.henkel.com
Pos. / item 40 Pos. / item 41
0.8 Nm 0.75 Nm
0.8 Nm 1.3 Nm
6 Nm 1.3 Nm
10 Nm 3 Nm
17 Nm 3 Nm
24 Nm 6 Nm
48 Nm 6 Nm
75 Nm 6 Nm
75 Nm 6 Nm
120 Nm 6 Nm
200 Nm 6 Nm
Assembly and Operating Manual for
2-Finger Parallel Gripper Type PGN-plus
8.3.7 Increasing the IP protection class through
use of the HUE "protective sleeve"
2
3
1
3
Designation / Description
Screw-on plate / adapter / adapter plate
HUE protective sleeve for the
respective unit size
– Peripheral, closed fillet weld between screw-on
plate and protective sleeve
– To be provided by customer
– Special sealing agent from SCHUNK recommended
Designation of IP protection classes:
Gripper suspended without fillet weld
Gripper vertical without fillet weld
Gripper horizontal without fillet weld
Gripper in any position with
X
peripheral fillet weld
Sealing agent recommended by SCHUNK and source:
Flexible MS polymer, universal adhesive and sealant
Terostat-2000 MF (black)
Item no.: 92-401790,
310 ml cartridge for manual or compressed air gun
Manufacturer: Henkel KGaA www.henkel.com
8.4 Screw tightening torques
Pos. / item 45
2.2 Nm
2.2 Nm
10 Nm
17 Nm
17 Nm
41 Nm
83 Nm
116 Nm
116 Nm
150 Nm
200 Nm
12
IP 60 IP 63 IP 64 IP 65
X
X
Pos. / item 46 Pos. / item 51
0.75 Nm 0.8 Nm
1.3 Nm 0.8 Nm
1.3 Nm 6 Nm
3 Nm 10 Nm
3 Nm 17 Nm
6 Nm 24 Nm
6 Nm 48 Nm
25 Nm
25 Nm
25 Nm
50 Nm
X
X
–
–
–
–
