Saugfuß; Schmutzwassertank; Saugturbine - HAKO Scrubmaster B175 R Betriebsanleitung

Bedienung
2.4.5 Saugfuß
Der beweglich aufgehängte Saugfuß Abb. 12-29 wird mit dem Taster Saug-
fuß Abb. 5-46 abgesenkt und eingeschaltet. Der Saugfuß zieht das
Schmutzwasser mit einer Dichtleiste vom Boden ab. Mit der Saugturbine wird
das Schmutzwasser vom Boden abgesaugt. Werden mit der Maschine enge
Passagen durchfahren, z. B. Kassenbereiche, kann der Saugfuß durch Lösen
der Sterngriffe abgenommen und am Deckel Abb. 14-A des Schmutzwasser-
tanks eingehängt werden. Für Wartungszwecke kann der Saugfuß hochge-
klappt werden Abb. 14-B.

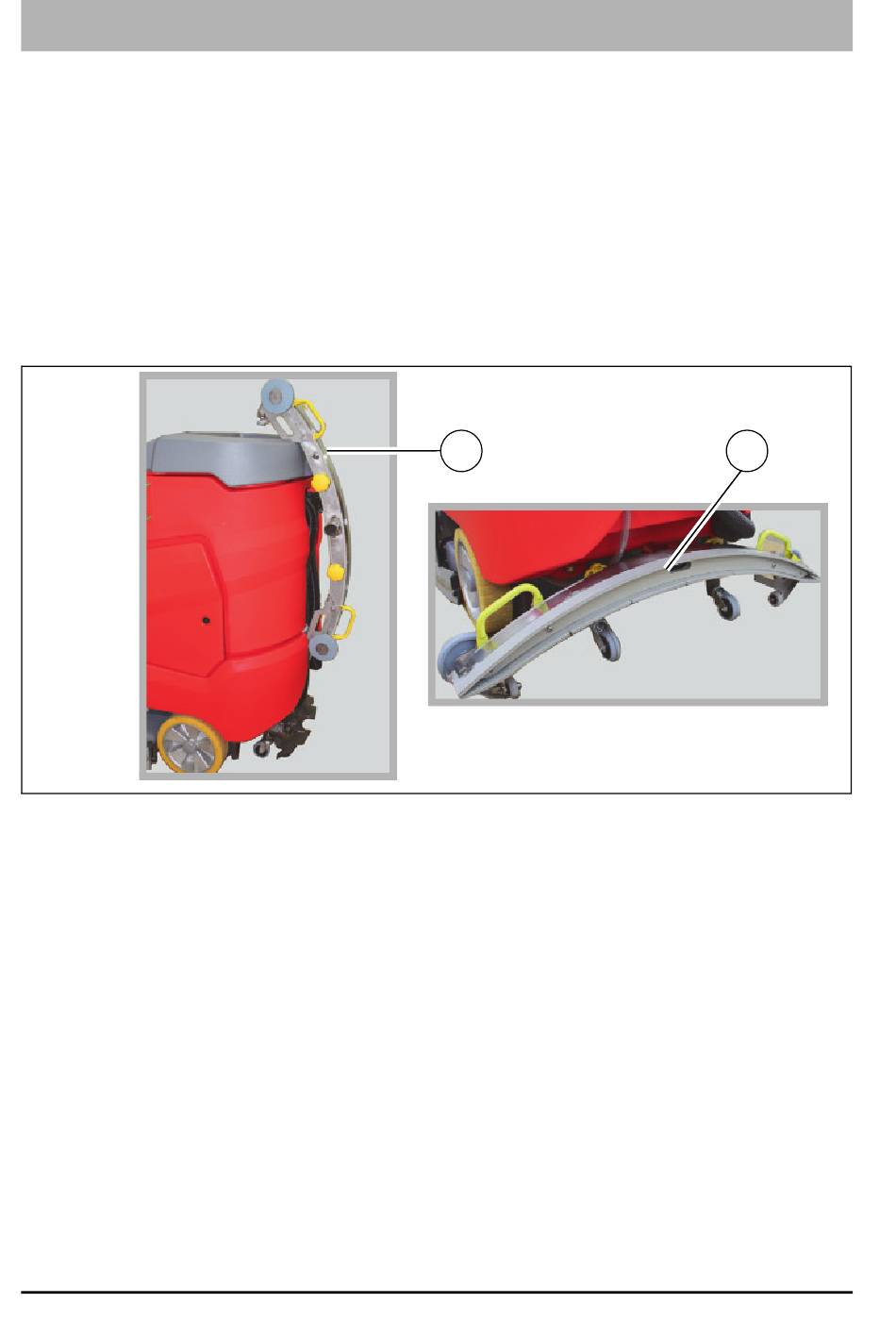

Abb. 14:
2.4.6

Schmutzwassertank

Das durch den Saugfuß abgesaugte Schmutzwasser wird über einen Saug-
schlauch Abb. 14-30 in den Schmutzwassertank Abb. 14-38 befördert. Ein im
Schmutzwassertank befindlicher Schwimmerschalter schaltet die Saugturbine
beim Erreichen der maximalen Füllhöhe automatisch ab. In diesem Fall leuchtet
ein Warnsymbol im MFD auf. Gleichzeitig ertönt ein Warnton.
2.4.7

Saugturbine

Die Saugturbinen befinden sich an der linken Seite der Maschine und sind
nach Entfernen der Seitenverkleidung zugänglich. Das Ein- und Ausschalten
der Saugturbinen erfolgt automatisch beim Absenken bzw. Anheben des
Saugfußes.
