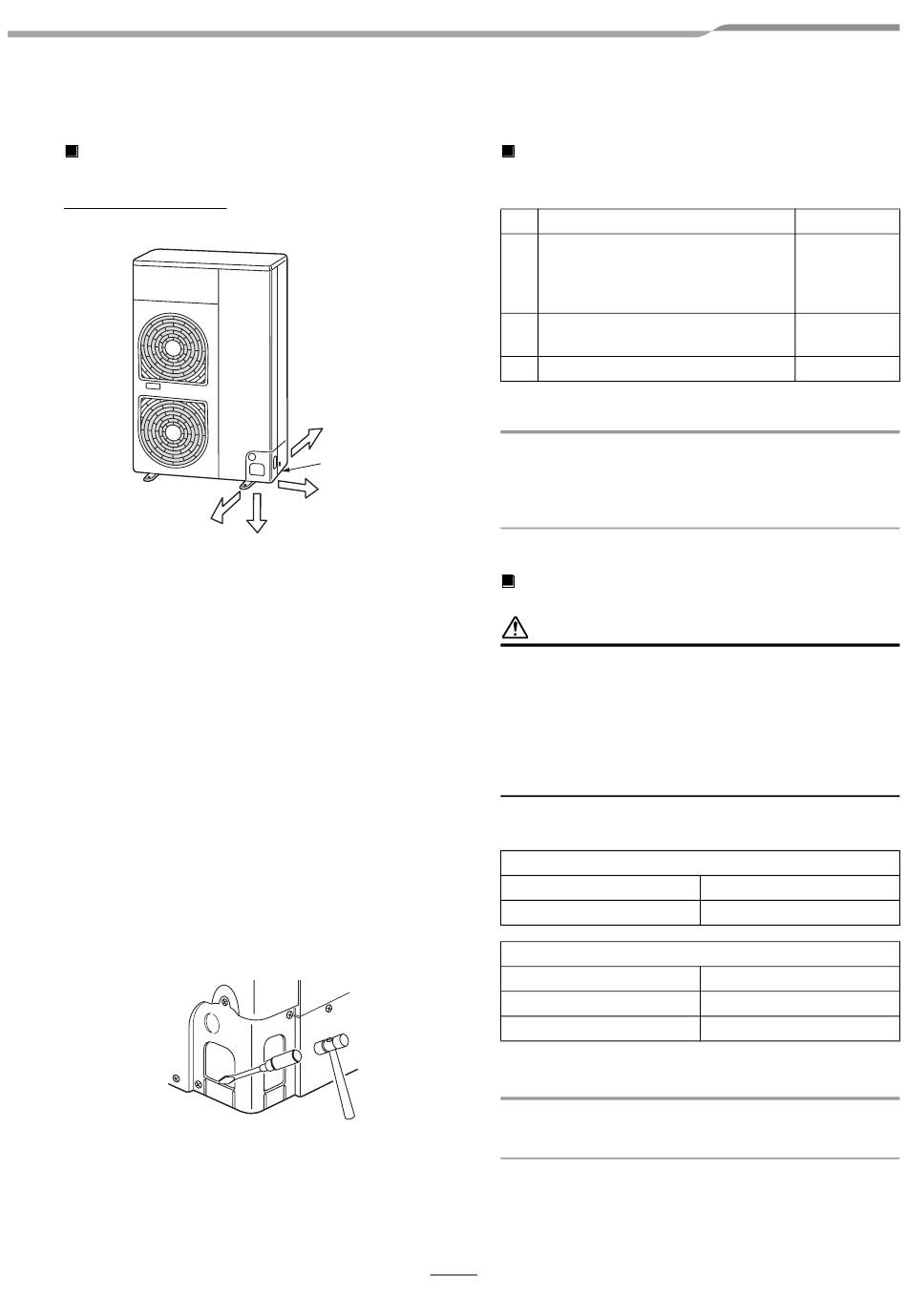

KØLEMIDDELRØR
Fjernelse af rørdæksel
Fjernelsesprocedure
Frontretning
• Indendørs/udendørs enhedens forbindelsesrør kan
tilsluttes i 4 retninger.
Fjern udslagsdelen på rørdækslet, hvor rør eller ledninger
skal føres gennem bundpladen.
• Aftag rørdækslet og bank et par gange på udslagsdelen
med håndtaget på en skruetrækker. Det er nemt at lave et
udslagshul.
• Som vist på illustrationen herunder, er det nemmere at
slå udslagshullet ud, når man lader rørdækslet sidde på
plads i modsætning til, hvis dækslet tages af enheden.
Når udslagshullet laves, kan udslagsdelen nemt fjernes
med hånden, når undersiden af de tre steder, hvor delen
sidder fast langs guidelinjerne, brækkes af ved hjælp af
en skruetrækker.
• Når udslagshullet er lavet, skal du fjerne grater fra hullet
og derefter installere den medfølgende beskyttende
børste og beskyttelsesmaterialet omkring
gennemgangshullet for at beskytte ledninger og rør. Sørg
ligeledes for at montere rørdækslerne igen, når rørene er
tilsluttet. Rørdækslerne kan nemt monteres ved at man
afskærer slidserne ved den nederste del af dækslerne.
* Sørg for at bruge kraftige arbejdshandsker under
arbejdet.
Bagretning
Rørdæksel
Sideretning
Nedretning
Optionelle installationsdele
(Dele, der skal anskaffes lokalt)
Kølemiddelrør
Væskeside: Ø12,7 mm
A
Gasside: Ø19,1 mm (Ca. 800 mm)
Ø28,6 mm
Rørisoleringsmateriale
B
(polyethylenskum, 10 mm tykt)
C Kit, PVC-tape
KRAV
Følg instruktionerne i den installationsvejledning, der følger
med forgreningsrørkitten og instruktionerne i
installationsvejledningen for indendørsenheden for at tilslutte
kølerøret mellem forgreningsrøret og indendørsenheden.
Tilslutning af kølemiddelrør
FORSIGTIG
IAGTTAG NEDENSTÅENDE 4 VIGTIGE PUNKTER
ANGÅENDE RØRARBEJDE
1. Hold støv og fugt væk fra tilslutningsrørenes inderside.
2. Stram tilslutningerne mellem rørene og enheden.
3. Pump luften ud fra de tilsluttede rør ved hjælp af en
VAKUUMPUMPE.
4. Kontroller om der er gaslækage ved tilslutningspunkterne.
Rørtilslutning
Ydre diameter
Ø12,7 mm
Ydre diameter
Ø19,1 mm
Ø28,6 mm
KRAV
Sørg for på gassiden at anvende det diam. 19,1 mm rør,
som følger med udendørsenheden.
10
Navn på del
Væskeside
Tykkelse
0,8 mm
Gasside
Tykkelse
1,2 mm
1,0 mm (halvhård)
Antal
En hver
1
En hver
DN
