Toshiba RAV-SM2244AT7 Installationshandbuch Seite 377

Digital Inverter

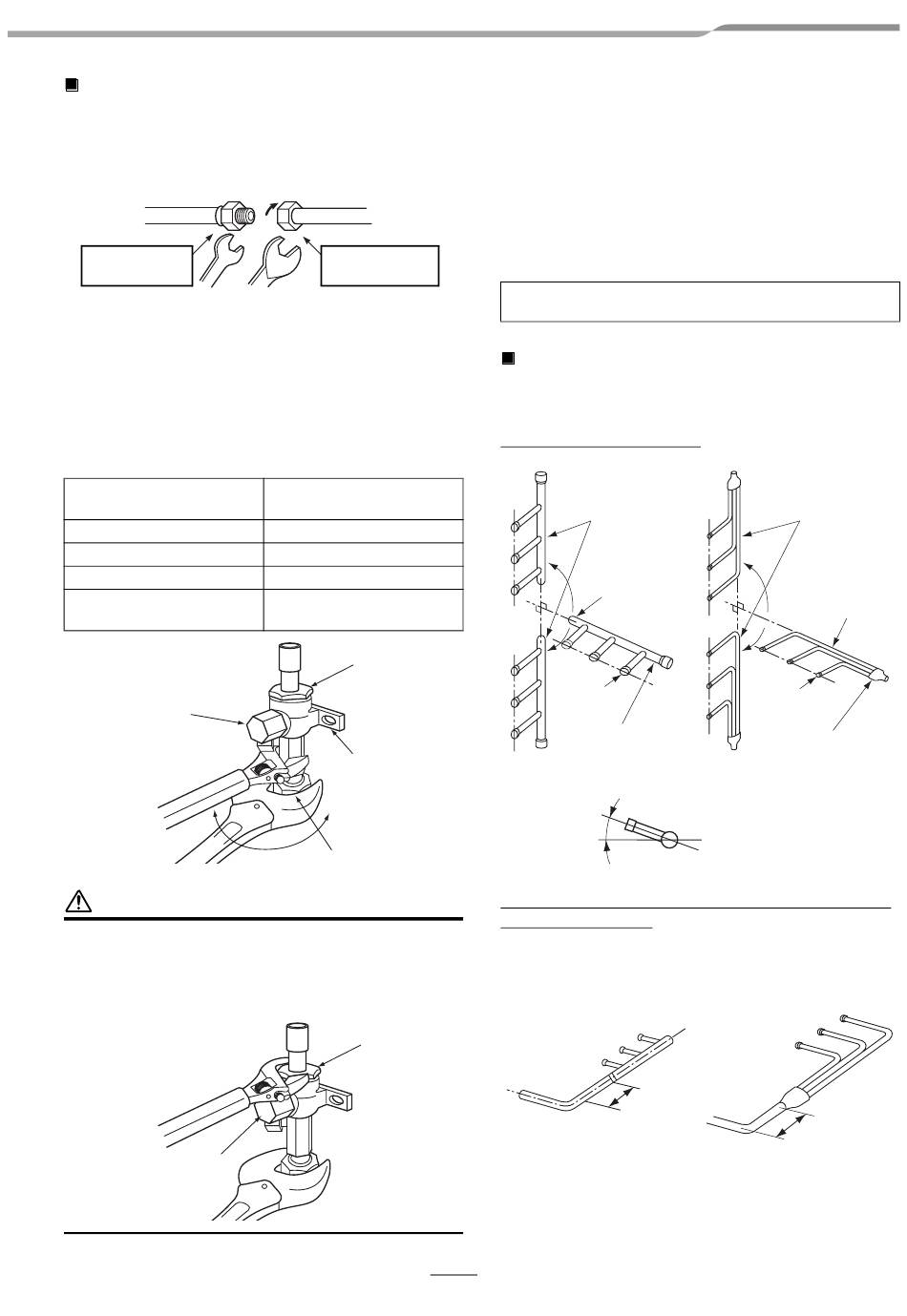

Skręcanie elementów połączeniowych
1. Wyrównać środki rur połączeniowych i jak najmocniej
dokręcić palcami narzutkę. Następnie zablokować
nakrętkę kluczem, jak pokazano na rysunku, po czym
dokręcić ją kluczem dynamometrycznym.
Półśrubunek lub zawór zaporowy
Strona z gwintem
zewnętrznym
Zablokować kluczem.
2. Jak pokazano na rysunku, do poluzowania lub
dokręcania narzutki zaworu po stronie gazowej należy
koniecznie używać dwóch kluczy. Jeden klucz nastawny
nie pozwala na uzyskanie odpowiedniego momentu
dokręcenia narzutki.
Z drugiej strony do poluzowania lub dokręcania narzutki
zaworu po stronie cieczowej wystarczy jeden klucz
nastawny.
Zewnętrzna średnica rury
miedzianej
9,5 mm (średn.)
12,7 mm (średn.)
15,9 mm (średn.)
19,1 mm (średn.)
Korek
Poluzowywanie
Zawór po stronie gazowej
PRZESTROGA
1. Nie wolno nakładać klucza nastawnego na korek lub
pokrywę.
Zawór może pęknąć.
2. Przy zbyt dużym momencie dokręcania i przy pewnych
warunkach montażu nakrętka może pęknąć.
ŹLE
Narzutka
Strona z gwintem
wewnętrznym
Dokręcić kluczem dynamometrycznym.
(Jednostka: N•m)
Moment dokręcania
33 do 42 (3,3 do 4,2 kgf•m)
50 do 62 (5,0 do 6,2 kgf•m)
68 do 82 (6,8 do 8,2 kgf•m)
100 do 120
(10,0 do 12,0 kgf•m)
Pokrywa
Zawór rurowy
Dokręcanie
Narzutka
Pokrywa
Korek
•
Po zakończeniu prac montażowych należy sprawdzić
azotem, czy w miejscach łączenia rur nie ulatnia się gaz.
•
Ciśnienie czynnika R410A jest wyższe od ciśnienia
czynnika R22 (ok. 1,6 raza).
Z tego względu połączenia kielichowe łączące odcinki rur
z jednostkami wewnętrznymi/zewnętrznymi należy
skręcić odpowiednim momentem przy użyciu klucza
dynamometrycznego.
Niedokręcone połączenia mogą być nie tylko przyczyną
ulatniania się gazu, ale również zakłóceń w cyklu
chłodniczym.
Zabrania się smarowania olejem chłodniczym
powierzchni kielicha.
Rura odgałęziona
Do montażu instalacji chłodniczej użyć zestawu rury
odgałęzionej, który należy zakupić oddzielnie.
Montaż rury odgałęzionej
Końce rur odgałęzionych tworzą
linię prostopadłą do ziemi.
Zarówno rura zbiorcza,
jak i rury odgałęzione
tworzą linię równoległą
do ziemi.
Rura
odgałęziona
Rura zbiorcza
Strona gazowa
ŹLE
Długość prostych odcinków rury odgałęzionej od
strony rury głównej
Od strony rury głównej należy zapewnić prosty odcinek rury
odgałęzionej o długości co najmniej 500 mm. (Tak samo po
stronie cieczowej, jak i gazowej)
12
Końce rur odgałęzionych
tworzą linię prostopadłą
do ziemi.
Zarówno rura
zbiorcza, jak i rury
odgałęzione tworzą
linię równoległą do
ziemi.
Rura
odgałęziona
Strefa zbiorcza
Strona cieczowa
pod kątem
Za miejscem rozgałęzienia,
rury powinny być prowadzone
w poziomie.
co najmniej 500 mm
co najmniej 500 mm
PL
