Notabsenkung

Achtung:
Während der Fahrbewegungen im Notbetrieb sind keine automatischen Endabschaltungen vorhanden. Ein Weiterfahren
bis an die mechanischen Endabschläge kann zu Beschädigungen führen.
Hinweise:
Die nachfolgend beschriebene Durchführung einer Notabsenkung darf nur durch autorisierte eingewiesene Personen
vorgenommen werden. Eine zweite Person muss außerhalb des Gefahrenbereiches, zur Sicherheit von Personen und
Material den Bühnenbereich beobachten.
Bei aufkommender Gefahr ist die Fahrbewegung sofort zu beenden. Ein Weiterfahren darf nur nach der Beseitigung der
Gefahr vorgenommen werden. Zulässig ist nur eine einmalige Abwärtsfahrt, wobei eine Bodenberührung des
Lastaufnahmemittels vermieden werden muss.
Durchführung einer Notabsenkung
Eine Notabsenkung mit Motorbetrieb kann beim Versagen der elektronischen Steuerung erforderlich werden. Beim Ausfall
anderer Elemente ist eine Notabsenkung von Hand durchzuführen (drehen an der großen Riemenscheibe, nur bei
spannungsloser Bühne). Der Hauptschalter muss auf 0 stehen.

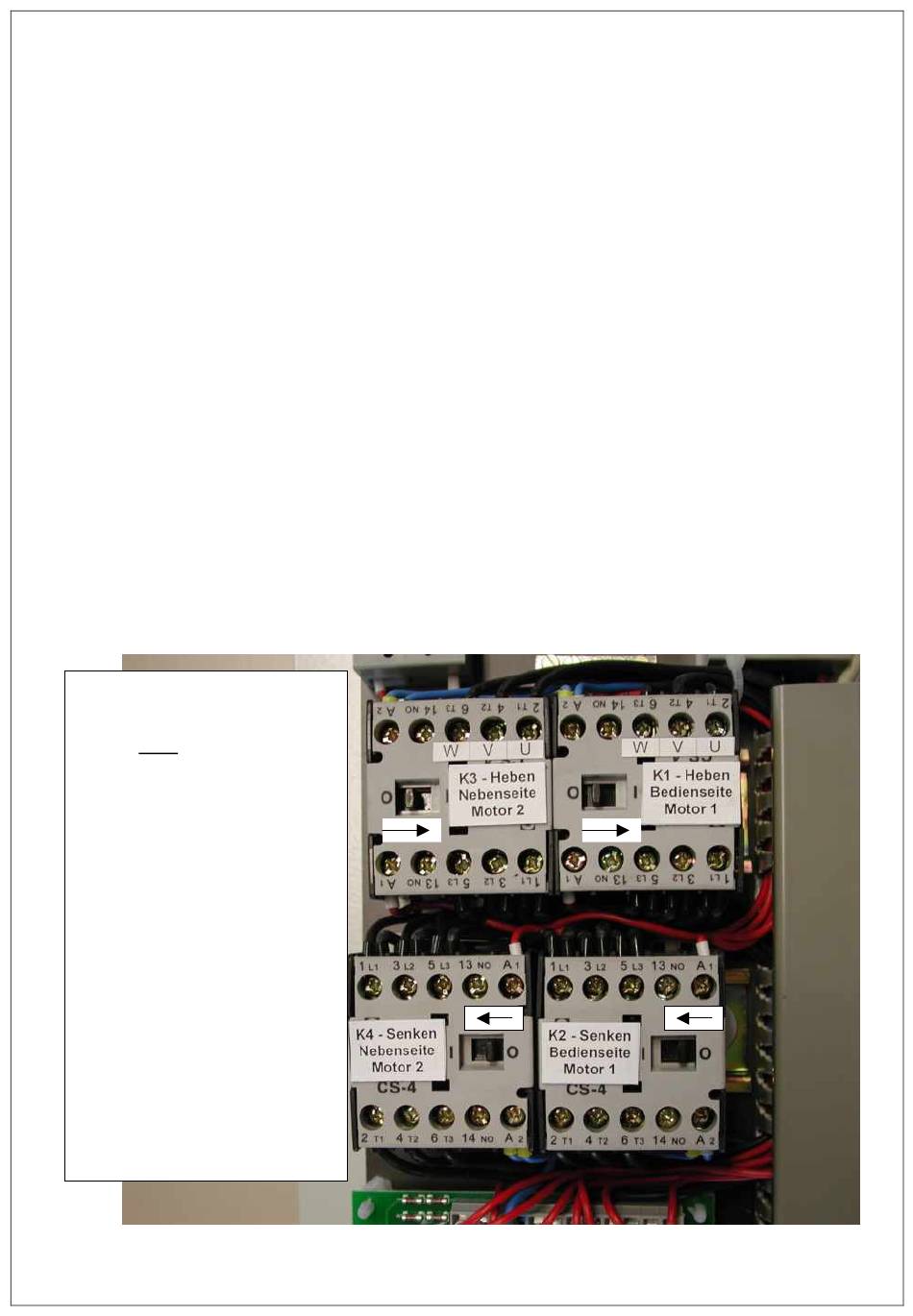

Gemäß Skizze können beide Schütze für eine einmalige Notabsenkungmechanisch von 0 auf 1 betätigt werden. Der
Hauptschalter muß auf 1 stehen.
Bei einem Ungleichstand der Lastaufnahmemittel besteht die Möglichkeit, dass durch die mechanische Betätigung nur
eines Schützes von 0 auf 1 , der Gleichstand wieder hergestellt wird. Unter erhöhter Vorsicht sind alle Fahrbewegungen nur
in kurzen Impulsstrecken durchzuführen.
Betätigung der Schütze
Verschieberichtung des Riegels
Mechanische Betätigung der Schütze kann
die Notabsenkung durchgeführt werden.
Achtung: Keine automatische
Endabschaltung.
Beim Erreichen der maximal notwendigen
unteren Stellung der Lastaufnahmemittel, ist
die Notabsenkung sofort zu Beeenden.
Erst nach Behebung aller Fehler durch eine
hierfür autorisierte Person, darf die Bühne
wieder in den Betrieb genommen werden.
K1 – Schütz für Bediensäule Motor 1 Heben
K2 – Schütz für Bediensäule Motor 1 Senken
K3 – Schütz für Nebensäule Motor 2 Heben
K4 – Schütz für Nebensäule Motor 2 Senken
Es können unterschiedliche
Schütze eingesetzt werden.
ABB Schütze
Farbe: Schwarz
Condor Schütze
Farbe: Grau
Seite 40
