Krone AX 250 L Originalbetriebsanleitung Seite 73

2

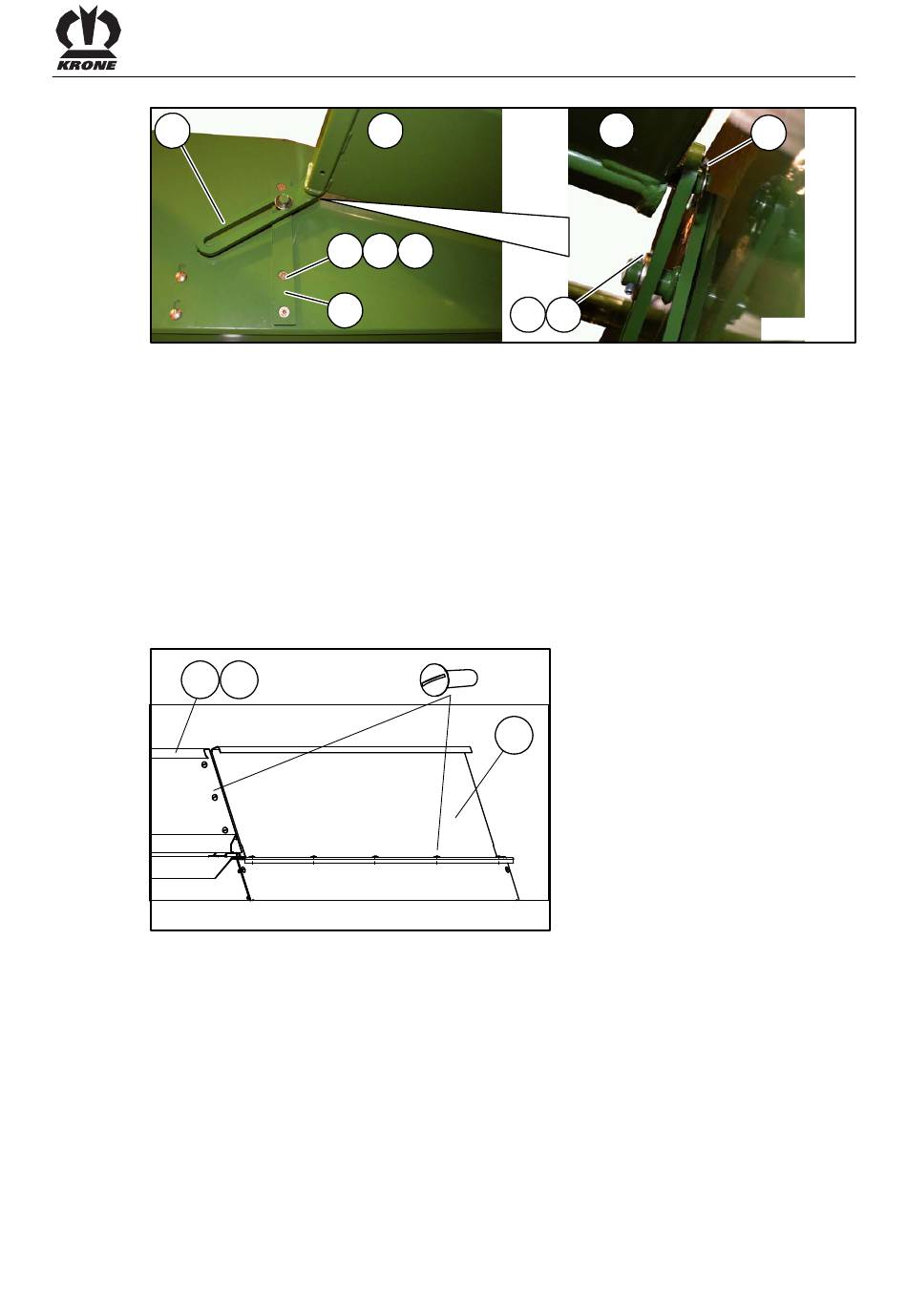

Abb. 28
1) Bolzenführung
4) Senkschraube M10x30
7) Spannstift 6x30
• Die Bolzenführung (1) mit Senkschrauben (4), Scheiben (5), und Muttern (6) an das
Aufsatzblech montieren, rechte und linke Maschineseite.
• Die Stirnwand oben (3) anheben, die Führungslasche an die Stirnwand oben anbringen und
mit Klappstecker (9) sichern.
• Die Führungslasche (2) an die Bolzenführung anbringen und mit Scheibe (8) und
Spannstift (7) sichern, rechte und linke Maschinenseite.
Pos: 119.28 /Schulungsunterlagen/BA/Anhang - Erstmontage/Ladewagen/Montage der Aufbauten AX Teil 2 @ 155\mod_1363767849006_6.docx @ 1375977 @ @ 1
Seitenwände hinten (Bei GD-Ausführung mit 2 Dosierwalzen)
6 8
Abb. 29
• Seitenbleche (6,8) und Haubenblech (9) montieren. Die Verbindung mit
Flachrundschrauben und Sicherungsmuttern sichern.
Pos: 119.29 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4158 @ @ 1
3
4 5 6
1
2) Führungslasche
5) Scheibe 10,5x21x2
8) Scheibe 21x37x3
9
AX000022
Erstinbetriebnahme
3
7 8
3) Stirnwand oben
6) Sicherungsmutter M10
9) Klappstecker 5x32
9
AX000067
73
