Buskabel
Die Bus-Topologie für PROFIBUS DP ist eine lineare Struktur, die aus einem geschirmten und ver-
drillten 2-adrigen Kabel mit aktiver Bus-Terminierung an beiden Enden besteht. Die möglichen Bus-
längen reichen von 100 m bei 12 Mbit/s bis zu 1200 m bei 94 kbit/s.

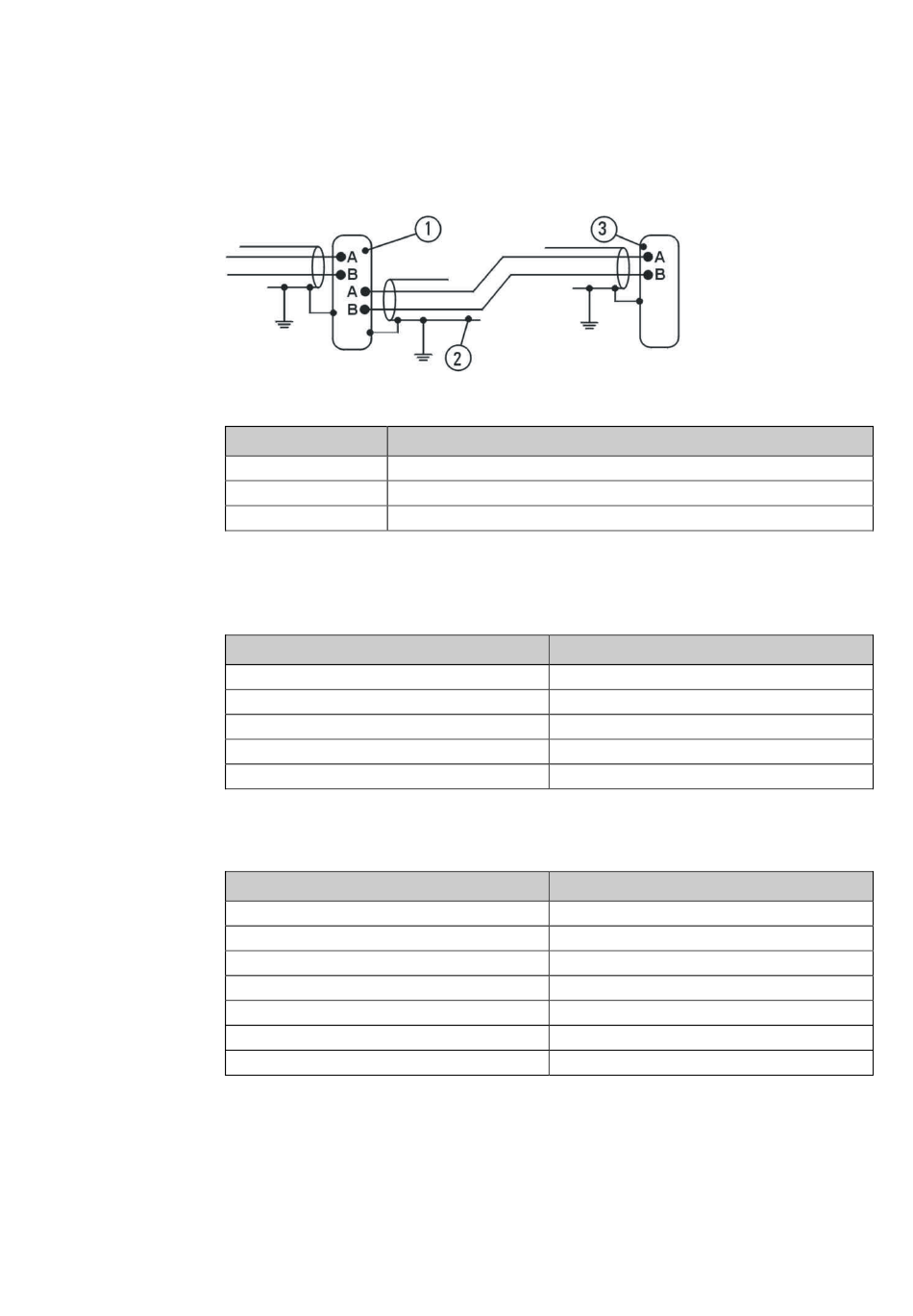

Abb. 31: Buskabel des Moduls SP-PROFIBUS-DP
Tab. 74: Referenz Anschlussbelegung
Position
1
2
3
Leitungsparameter
Die Eigenschaften des Buskabels sind in EN 50170 als Kabeltyp A definiert.
Tab. 75: Leitungsparameter des Moduls SP-PROFIBUS-DP
Eigenschaft
Wellenwiderstand
Kapazität pro Längeneinheit
Schleifenwiderstand
Aderdurchmesser
Aderquerschnitt
Mit diesen Leitungsparametern sind die folgenden maximalen physikalischen Größen für einen Bus-
abschnitt möglich:
Tab. 76: Maximale Leitungslängen des Moduls SP-PROFIBUS-DP
Baudrate (kbit/s)
9.6
19.2
93.75
187.5
500
1500
12000
Datenübertragungsrate
Die Datenübertragungsrate wird automatisch eingestellt. Die maximale Baudrate beträgt 12 Mbit/s.
Wieland Electric GmbH | BA000969 | 07/2019 [9855]
Beschreibung
PROFIBUS-Benutzer grau
Geschirmtes Buskabel
PROFIBUS-Terminierung gelb (mit integrierten Abschlusswiderständen)
Wert
135-165 Ω ( bei einer Frequenz von 3-20 MHz)
< 30 pF/m
≤ 110 Ω/km
> 0.64 mm
> 0.34 mm
Maximale Leitungslänge (m)
1200
1200
1200
1000
400
200
100
PROFIBUS DP-Gateway
2
119
