3.2 Baugruppe Sitz

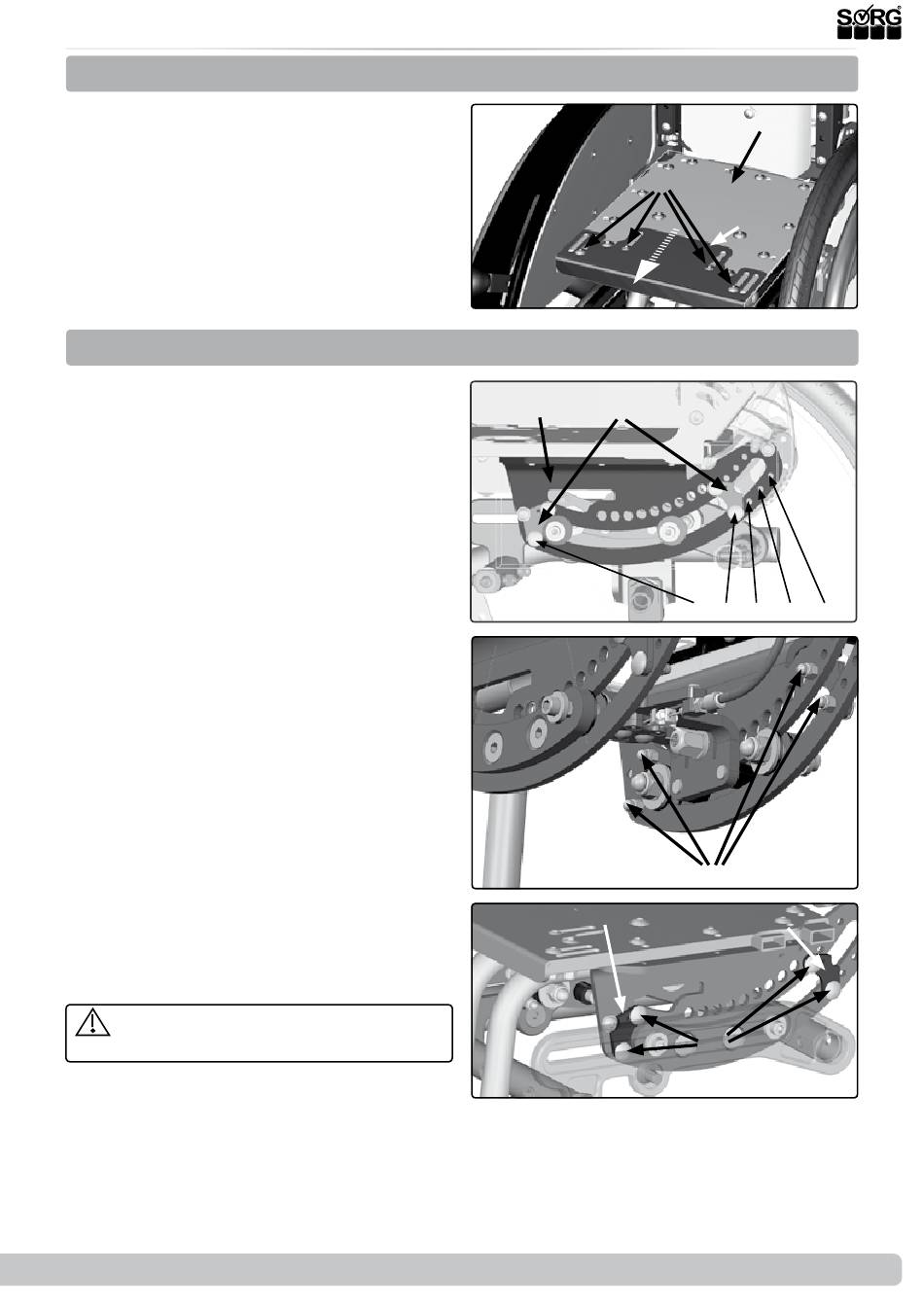

3.2.3 Veränderung der Sitzbreite
(1) Zum Verlängern der Sitzplatte (A) mit der
Sitzverlängerung (B):
• Lösen Sie die vier Schrauben (C),
• ziehen Sie die Sitzverlängerung (B) um
das gewünschte Maß nach vorne
• und drehen Sie die Schrauben (C) wie-
der fest zu.

3.2.4 Blockierung der Kantelung

(2) Veränderung der maximalen Kantelung
Das Maß der maximalen Kantelung nach vorne
und/oder nach hinten kann (auch nachträglich)
reduziert werden, indem am Kantelungsschlit-
ten (A) vorne und/oder hinten so genannte
Kantelblocker (B) angebracht werden.
Damit bewirken Sie, dass Sie nach vorne nur
noch auf maximal 0° kanteln können und nach
hinten nur noch auf maximal +15°, +20°, +25°
oder +30°.
Zum Verändern/Einsetzen der Kantelungsblo-
ckierung sichern Sie den Rollstuhl gegen Weg-
rollen und entfernen Sie die Antriebsräder.
• (3) Stellen Sie den Rollstuhl „auf den
Kopf", damit Sie gut an der Unterseite
hantieren können.
• Ggf. müssen Sie den Sitz kanteln, um
besser an die „Null-Grad-Position" (sie-
he Bild 2) heranzukommen.
• Entfernen Sie ggf. alle vier Verschrau-
bungen (A) auf jeder Seite,
• (4) (ver)setzen Sie den/die Kantelblo-
cker (A) in die gewünschte Position
(Maße siehe Bild 2),
• setzen Sie die Schlossschrauben (B) von
außen in die Kantelungsblocker
• und verschrauben Sie diese feste mit
den Hutmuttern (3A).
Achten Sie darauf, dass die Blocker auf
beiden Seiten identisch angebracht sind.
2019-07-05
(1)
(2)
(3)
(4)
Serviceheft Mio Move
(C)
(A) (B)
maximal 0° +15° +20° +25° +30°
(A)
(A)
(A)
(B)
(A)
(B)
11 von 32
