LEYBOLD Ruvac WA 251 Gebrauchsanleitung Seite 60

Wartung
1 Öler
2 O-Ring
3 Laufbuchse
4 O-Ring
5 O-Ring
6 Sicherungsring
7 Wellen-Dichtring
8 Wellen-Dichtring-Gehäuse
9 Sicherungsring (nur bei WA/WAU 251,501)
10 Wellen-Dichtring
11 Filzring
12 Sprengring
13 Passfeder
14 Kupplungshälfte

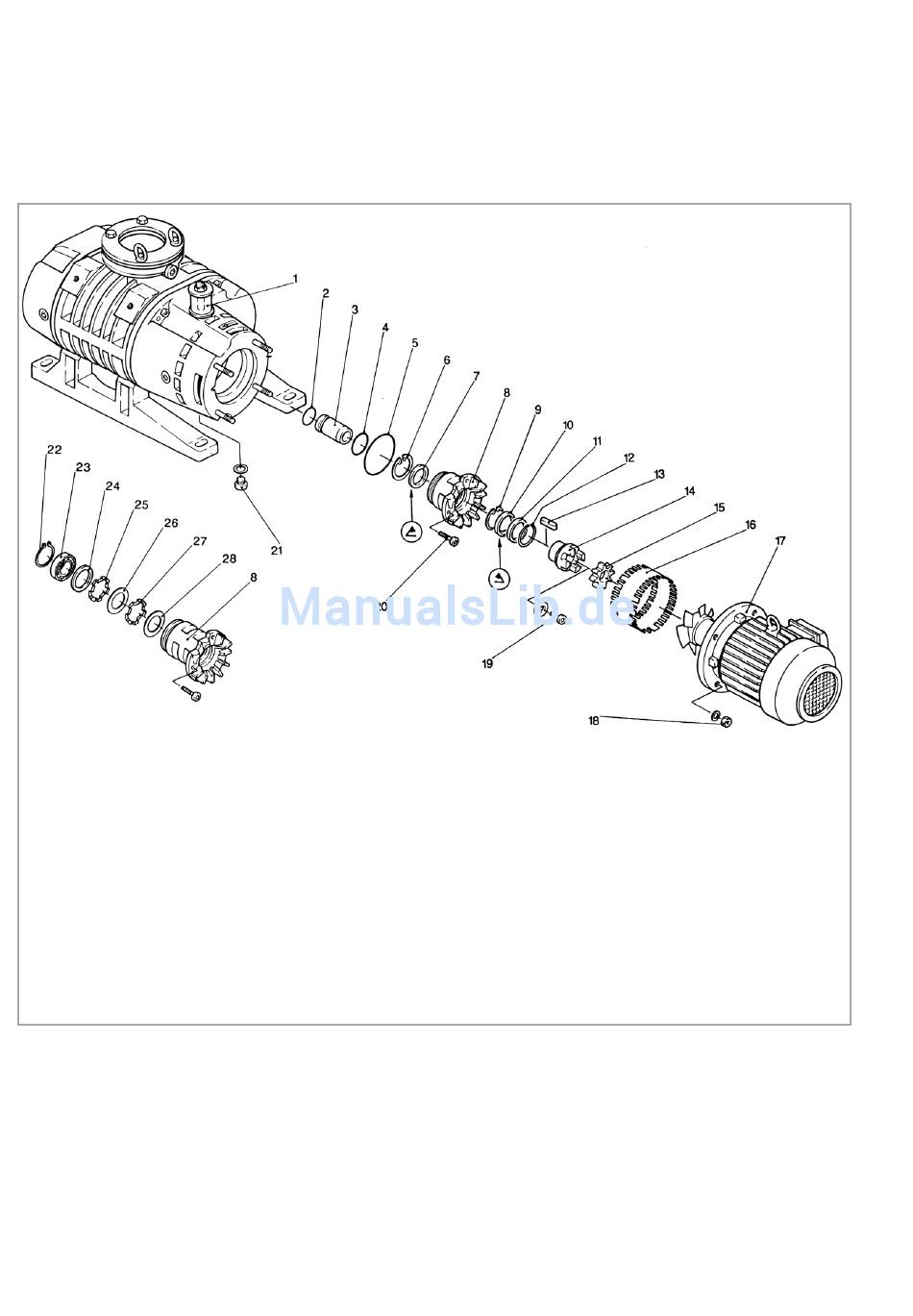

Abb. 5.3 Wellen-Dichtring-Wechsel
60 GA03107_001_C0 - 10/2016 - © Leybold
15 Kupplungselement
16 Schutzrohr
17 Motor mit Kupplungshälfte
18 Muttern
19 Schraube
20 Schraube
21 Verschlussschraube (nur bei WA/WAU 1001, 2001)
22 Sicherungsring
23 Kugellager
24 Distanzscheibe
25 Wellfeder
26 Passscheibe
27 Wellfeder
28 Passscheibe
