Installation

Einbau in die Rohrleitung

3.3.4

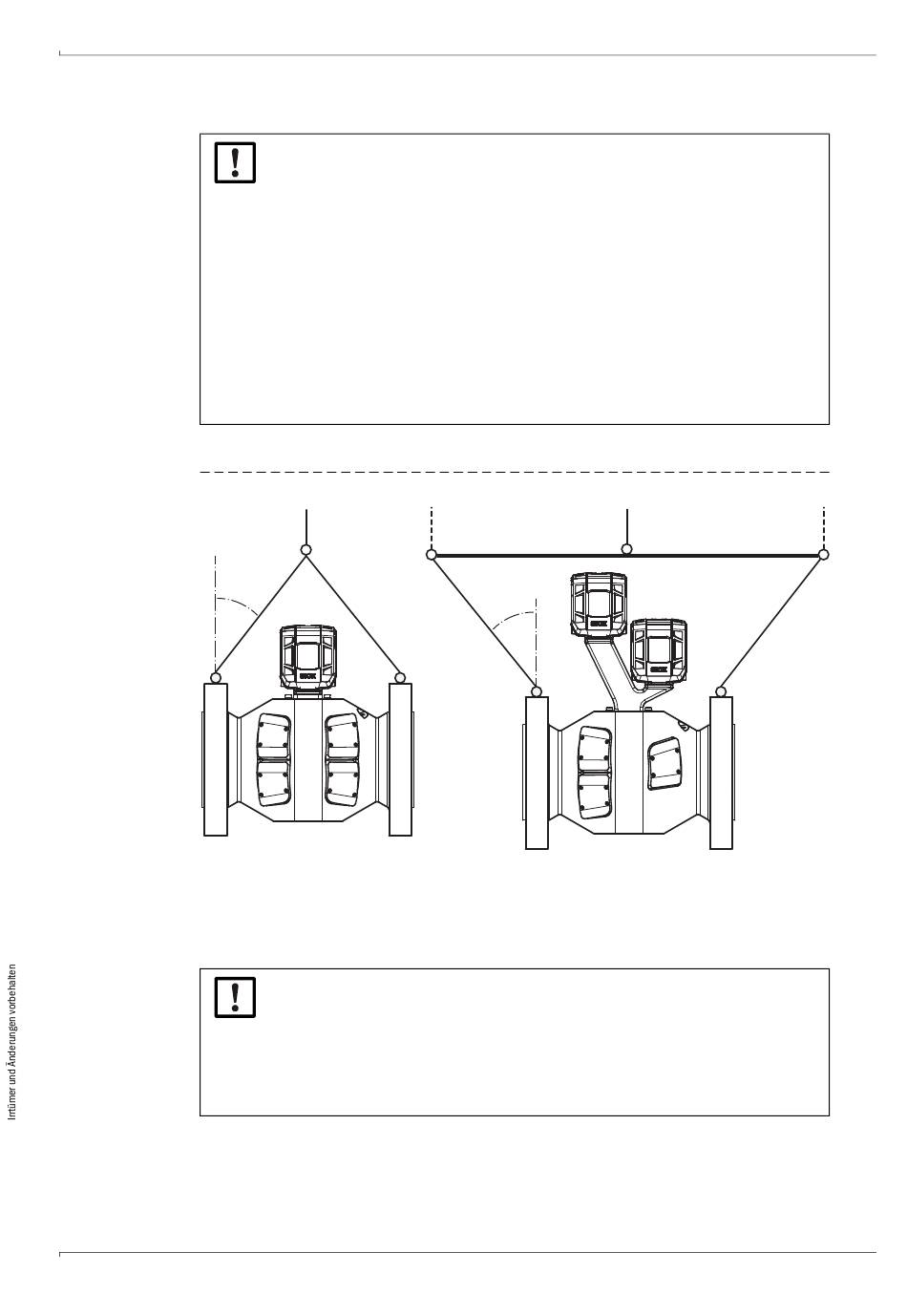

Hebebedingungen
Hebebedingungen
Bild 15
max
45 °
▸
Wenn ein Hebewinkel von 45 ° aufgrund der Konstruktion des FLOWSIC600-XT nicht
eingehalten werden kann, z. B. bei 2plex-Geräten, muss zum Heben eine geeignete Tra-
verse verwendet werden.
Strömungsrichtung des Gases
FLOWSIC600-XT · Betriebsanleitung · 8018845/13GE/V 1-1/2019-10 · © SICK Engineering GmbH
WICHTIG: Hinweise zum Transport
Die Hebeösen sind nur für den Transport des Messgerätes ausgelegt. Das
FLOWSIC600-XT darf an diesen Ösen nicht mit zusätzlichen Lasten gehoben
und transportiert werden.
▸
Das FLOWSIC600-XT darf am Hebezeug beim Transport nicht schwingen
oder kippen.
▸
Am Messumformer bzw. an dessen Befestigung dürfen keine Hebezeuge
befestigt werden oder angreifen.
▸
Flanschdichtflächen, Messumformergehäuse und Sensorabdeckkappen
können bei unsachgemäßen Umgang durch Anschlagen beschädigt
werden.
▸
Im Falle von anderen Arbeiten (z. B. Schweißen, Farbanstrich) in der Nähe
des FLOWSIC600-XT müssen Beschädigungen durch geeignete Schutz-
maßnahmen verhindert werden.
WICHTIG: Strömungsrichtung des Gases beachten
▸
Ein Pfeilsymbol auf dem Messaufnehmer gibt die vorgesehene Hauptströ-
mungsrichtung an.
▸
Wir empfehlen, bei unidirektionaler Strömung das FLOWSIC600-XT gemäß
dieser Angabe in die Rohrleitung einzubauen.
In bidirektionaler Betriebsweise ist diese Strömungsrichtung mit positivem
Vorzeichen definiert.
max
45 °
