9.3 Электрические подключения
Предупреждение
Подключение шкафа управления LC 220
должно выполняться в соответствии с
нормами и правилами, действующими для
данной области применения оборудования.
Предупреждение
Перед тем, как открыть крышку, отключите
прибор от питания.
Рабочее напряжение и частота указаны на фирменной
табличке шкафа управления. Убедитесь, что характеристики
шкафа управления соответствуют параметрам используемого
на месте монтажа источника электропитания.
Подключение всех кабелей/проводов выполняется с
помощью кабельных вводов и прокладок (IP65).
Шкаф должен располагаться вблизи от розетки
электропитания, так как в комплект поставки входит кабель
электропитания длиной 1,5 м со штепсельной вилкой с
защитным контактом для насосов с однофазным двигателем
и со штепсельной частью электросоединителя CEE
(Евростандарт) для насосов с трехфазным двигателем.
Максимальное значение тока запасного предохранителя
указано на фирменной табличке шкафа управления.
Если в соответствии с нормами и правилами, действующими
на месте монтажа и эксплуатации, требуется наличие
внешнего сетевого выключателя, то такой выключатель
должен быть установлен.
9.4 Установка микропереключателей в корпусе DIP
Шкаф управления LC 220 оборудован 4-контактным корпусом
DIP. См. рис. 16.
Чтобы изменить установки откройте крышку шкафа, открыв
замки c байонетными креплениями. На замках с левой
стороны есть веревочные петли.
Во время ввода установочных значений шкаф
управления должен быть отключен как
минимум на 10 секунд, чтобы обеспечить
Указание
правильную конфигурацию во время пуска
после изменения установок блока
переключателей.
С помощью установок микропереключателей в корпусе DIP
можно выполнять следующее:
• ввод установочных значений уровня пуска
(микропереключатель 1). Заводские установки на вход
составляют 250 мм над уровнем фундамента, чтобы
обеспечить самый высокий полезный объем резервуара.
Для напольных унитазов установку нужно поменять на
180 мм. Пуски и остановы будут регулироваться
автоматически.
• выбор автоматического сброса аварийного сигнала
(микропереключатель 2)
• выбор периодичности технического обслуживания
(микропереключатель 3)
• выбор датчика (микропереключатель 4).
Заводская настройка микропереключателей в корпусе DIP
показана на рис. 16.
Каждый отдельный микропереключатель (от 1 до 4) может
быть установлен в положение ВЫКЛ (OFF) или ВКЛ (ON).
Если меняется установка микропереключателя в корпусе DIP,
система управления должна быть отключена как минимум на
10 секунд!
380
Микропереключатели с 1 по 4 в корпусе DIP необходимо
установить следующим образом
• Микропереключатель 1 (уровень пуска):
Поз. Описание
Когда уровень жидкости в сборном резервуаре
ON
достигает уровня 250 мм, происходит пуск насоса.
Когда уровень жидкости в сборном резервуаре
OFF
достигает уровня 180 мм, происходит пуск насоса.
• Микропереключатель 2
(автоматический сброс аварийного сигнала):
Поз. Описание
Сброс индикации неисправности произойдет после
устранения причины неисправности. Это значит, что
световые индикаторы будут выключены, а
ON
аварийный сигнал на внешнее устройство
сигнализации и встроенный зуммер будут
деактивированы.
Сброс аварийного сигнала вручную можно
OFF произвести, установив переключатель в
положение "0".
• Микропереключатель 3
(периодичность технического обслуживания):
Поз. Описание
Активируется функция, напоминающая о
необходимости технического обслуживания.
Желтый световой индикатор загорится, когда
ON возникнет потребность в техническом
обслуживании. Периодичность технического
обслуживания составляет 1 год
(заданное значение).
Деактивируется функция, напоминающая о
OFF
необходимости технического обслуживания.
• Микропереключатель 4: (выбор датчика):
Поз. Описание
ON Аналоговый датчик давления.
OFF Ультразвуковой датчик (предустановлен).

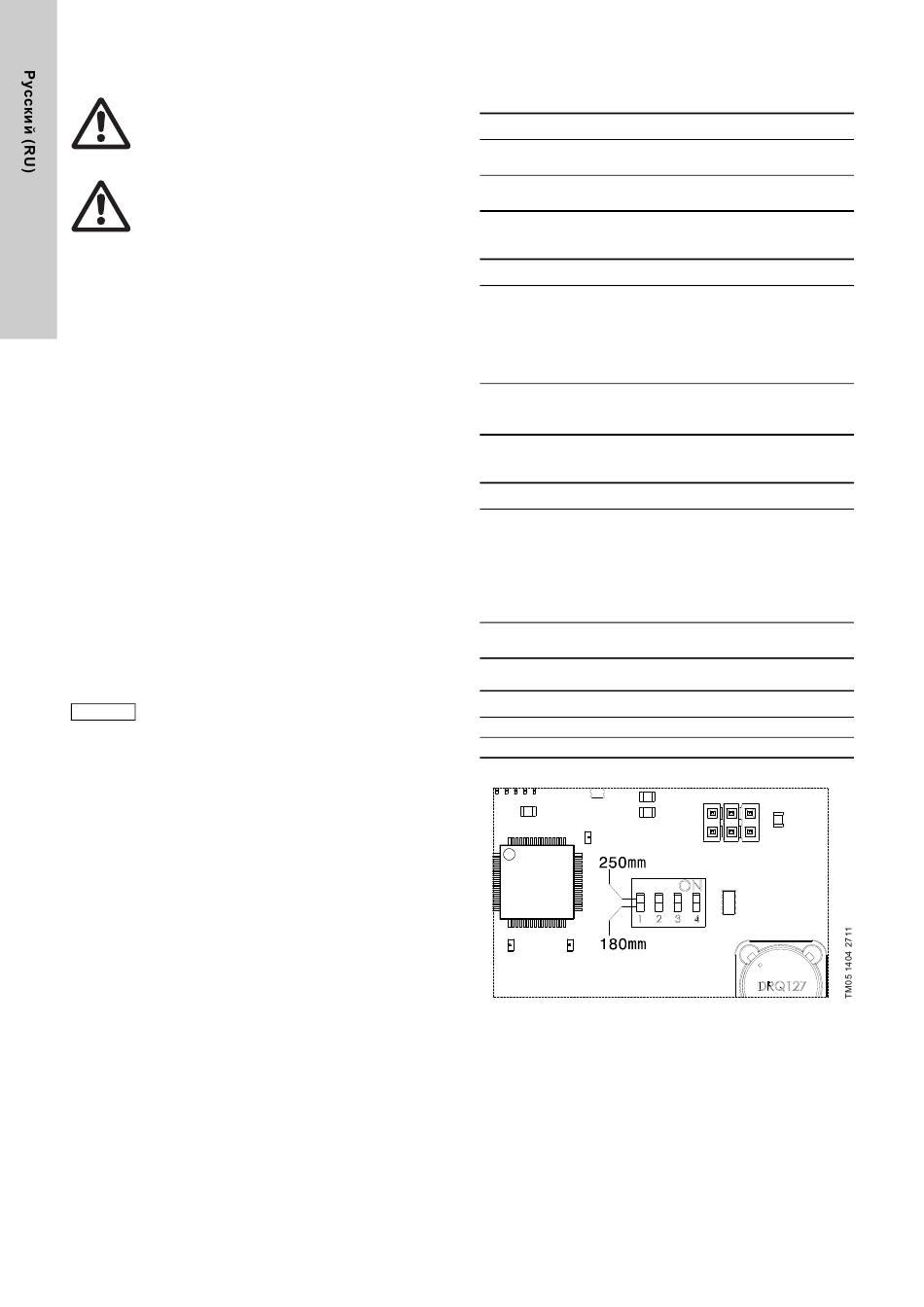

Рис. 16 Микропереключатель DIP
