5.2 Regulators LC 220
Līmeņa regulators ieslēdz un izslēdz Multilift MSS sūkni atbilstīgi
pjezorezistīvā, analogā līmeņa sensora mērītajam šķidruma
līmenim. Sasniedzot ieslēgšanas līmeni, sūknis ieslēgsies,
savukārt tad, kad šķidruma līmenis ir pazeminājies līdz
izslēgšanas līmenim, regulators izslēgs sūkni. Avārijsignalizācija
tiks norādīta tad, kad tvertnē būs augsts ūdens līmenis, tiks
konstatēts sensora bojājums utt.

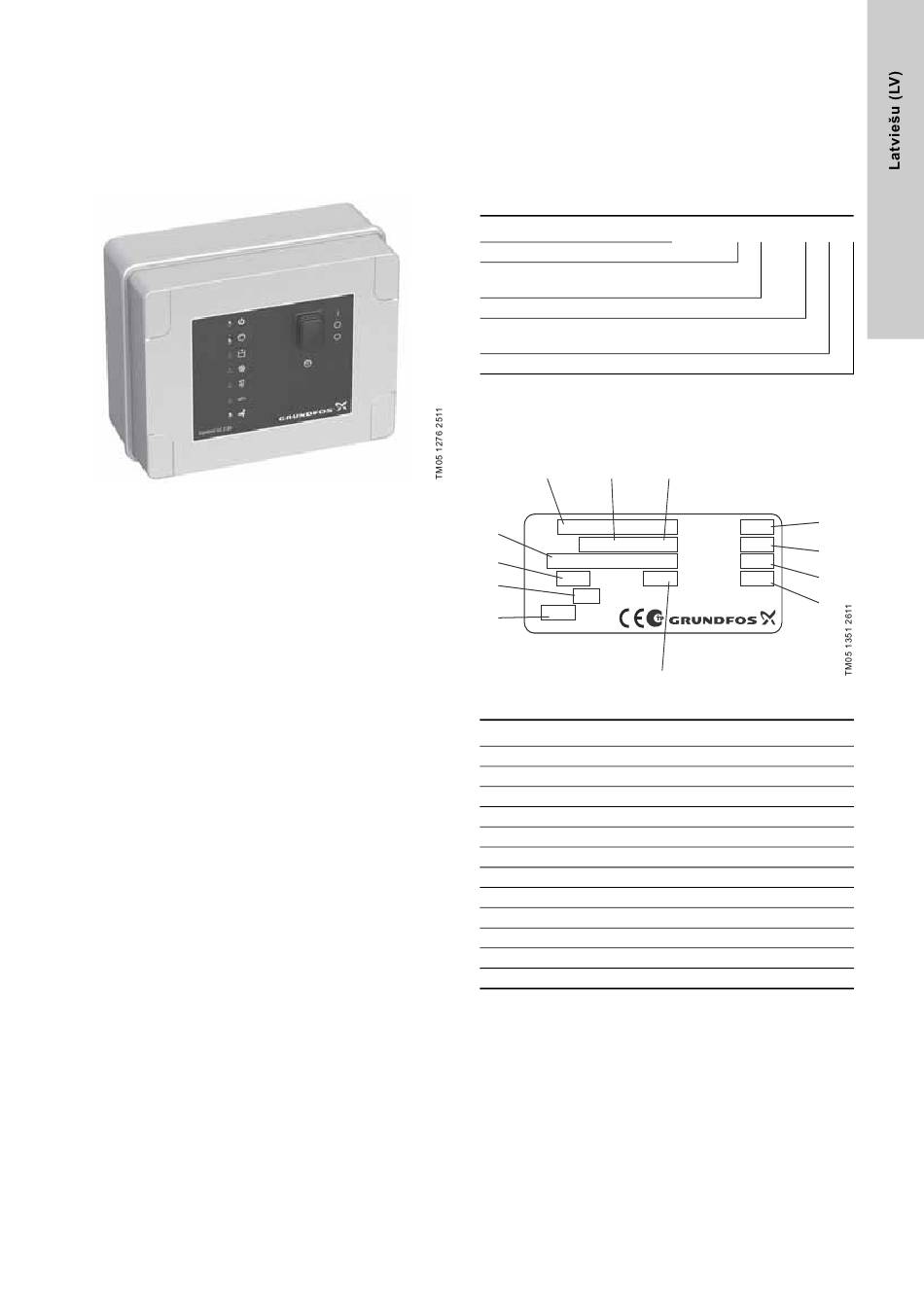

6. ilustr. Notekūdeņu pārsūknēšanas mezglam Multilift MSS
domātais līmeņa regulators LC 220
Regulatoram LC 220 ir šādas funkcijas:
• viena notekūdeņu sūkņa ieslēgšanas/izslēgšanas vadība uz
pjezorezistīvā, analogā līmeņa sensora pastāvīga signāla
pamata;
• automātiska izmēģinājuma darbība ilglaicīgu neizmantošanas
periodu laikā (24 stundas pēc pēdējās darbības);
• rezerves barošanas avots, kas paredzēts tīkla energoapgādes
pārtraukuma gadījumā (piederums);
• avārijsignalizācijas automātiskas atiestatīšanas izvēle
(izmantojot mikropārslēgu DIP korpusā);
• izvēle no diviem ieplūdes līmeņiem
(izmantojot mikropārslēgu DIP korpusā);
• darbības indikācija:
- energoapgāde ir ieslēgta
- sūkņa darbībai
- laiks veikt tehnisko apkopi/apkalpošanu
(iespēja izvēlēties ar mikropārslēgu DIP korpusā).
• avārijas stāvokļa indikācija:
- pārāk augsts šķidruma līmenis, kas aktivizē augsta līmeņa
avārijsignalizāciju
- nepareizas fāzes vai fāžu secības noteikšana trīsfāžu
sūkņiem
- sensora bojājums
- ārēja līmeņa avārijsignalizācija
- darbības laika kontrole.
Standartā regulatoram LC 220 ir viens avārijsignalizācijas izvads
kopējai avārijsignalizācijai un trīs signāla ievadi, lai pievienotu
pjezorezistīvo sensoru, papildu pludiņslēdzi, kas funkcionē par
rezerves ierīci analogajam sensoram, un papildu līmeņa relejam
plūdu noteikšanai ārpus iekārtas Multilift MSS. Notekūdeņu
pārsūknēšanas mezgli bieži tiek uzstādīti pagrabā esošā iebedrē
– ēkas zemākajā punktā. Regulators norāda avārijas stāvokli,
piem., gruntsūdeņu pieplūdes vai ūdens caurules plīsuma
gadījumā, Ja šķidruma līmenis iebedrē paceļas augstāk par
augsta līmeņa signalizācijas līmeni, iedegsies attiecīgā
avārijsignalizācijas gaismas diode un tiks aktivizēts iebūvētais
zummers.
Var uzstādīt akumulatoru bateriju (piederums), lai aktivizētu
akustisku avārijas signālu (zummeru). Zummers būs aktivizēts
tikmēr, kamēr bojājums saglabājas, jo to nevar atiestatīt.
Energoapgādes pārtraukuma gadījumā kopējais
avārijsignalizācijas izvads, kas ir bezsprieguma
pārslēdzējkontakts, var pārsūtīt avārijas signālu dispečeru
punktam ar ārēja barošanas avota palīdzību.
Var pievienot PC Tool, lai veiktu atjauninājumus un citus papildu
noregulējumus.
Bez tam ir iespējams nolasīt pēdējos 20 bojājumus reģistrā,
kā arī ieslēgšanas reižu skaitu un darba stundas (piederums).
Regulatora LC 220 tipa apzīmējums
Piemērs
LC 220 = regulatora tips
1 = viena sūkņa regulators
2 = divu sūkņu regulators
Spriegums [V]
1 = vienfāzes
3 = trīsfāžu
Viena sūkņa maksimālā darba strāva [A]
Regulatora LC 220 pases datu plāksnīte
Faktiskais regulatora tips, sprieguma variants u.c. dati ir norādīti
tipa apzīmējumā, kas ir pases datu plāksnītē, kura atrodas
regulatora korpusa sānos.
1 2
LC 220.1.400.3.4
Type
4
98167897 V01
Prod. No.
3x 380-415V~ 50/60Hz
5 U
N
I
3W 4A
P Pump max
max
6
I 16A I
< 10 kA IP55
Fuse max c
1,8kg
G
7
Made in Germany
7. ilustr. LC 220 pases datu plāksnītes piemērs
Poz. Apraksts
1 Tipa apzīmējums
2 Produkta numurs
3 Versijas numurs
4 Nominālais spriegums
5 Enerģijas patēriņš
6 Maksimālais rezerves drošinātājs
7 Svars
8 Sūkņa maksimālā ieejas strāva
9 Ražošanas gads un nedēļa
10 Sērijas numurs
11 Maksimālais spriegums pie kontaktora
12 Maksimālā strāva pie kontaktora
LC 220 .1 .230 .1
3
9
1226
P.c.
8888
Serial No.
10
250V
V
Contact max
2A
I
11
Contact max
T
.: 0 to 40 C
Amb
12
8
