3.1 Primjena
Grundfos Multilift MD i MLD precrpne stanice dizajnirane su za
prikupljanje i dizanje otpadnih voda domaćinstava bez slobodnog
protoka do razine kanalizacije. Grundfos Multilift MD i MLD
precrpne stanice dizajnirane su za prikupljanje i dizanje sljedećih
tekućina:
• otpadne vode iz domaćinstva, uključujući i sivu otpadnu vodu
bez fekalija, crnu otpadnu vodu sa fekalijama (ispust iz
zahoda)
• vode koja sadrži mulj.
Precrpne stanice su sposobne dizati tekućine koje sadrže vlakna,
tekstile, fekalije, itd., ispod razine kanalizacije od više obiteljskih
kuća, ureda, škola, hotela, restorana, javnih površina i drugih
poslovnih objekata i sličnih industrijskih primjena.
Nemojte crpiti kišnicu sa Multilift MD i MLD precrpnim stanicama
iz ova dva razloga:
• Motori precrpnih stanica nisu dizajnirani za kontinuirani rad
koji može biti nužan u slučaju jakih kiša.
• Kišnica se ne smije ispuštati u precrpnu stanicu unutar
zgrade, a sukladno EN 12056-4.
Ukoliko ste u nedoumici, molimo Vas kontaktirajte Grundfos za
savjet.
Precrpnim stanicama nemojte dizati sljedeće tvari/tipove otpadnih
voda:
• čvrste tvari, katran, veliki sadržaj pijeska, cement, pepeo,
karton, krhotine, otpad itd.
• otpadne vode iz sanitarnih instalacija smještenih iznad razine
poplave (to bi se trebalo odvoditi putem odvodnog sustava
slobodnim padom u skladu sa EN 12056-1).
• otpadne vode koje sadrže opasne tvari kao što je masna
otpadna voda iz velikih ugostiteljskih objekata. Za odvodnju
masne otpadne vode, koristite separator masti u skladu sa
EN 1825-2 između kantine ili komercijalne kuhinje i Multilifta
MD ili MLD.
4. Transport i skladištenje
Upozorenje
Transportna ušica motora je namijenjena samo
podizanju crpke. Nikada nemojte podizati ili spuštati
precrpnu stanicu pomoću ušice za podizanje.
Podignite precrpnu stanicu za sabirni spremnik.
Uputa
Za duži period skladištenja, LC 221 regulator mora biti zaštićen
od vlage i topline.
Nakon dužeg perioda skladištenja, crpke treba pregledati prije
ponovnog pokretanja. Provjerite da li se impeleri slobodno
okreću.

5. Opis proizvoda

MD i MLD Multilift precrpne stanice opisane su u sljedećim
poglavljima:
• poglavlje 5.1 Precrpna stanica
sabirnim spremnikom, crpkama, protupovratnim ventilom i
senzorom razine
• poglavlje 5.2 LC 221 regulator
rad regulatora.
U poglavlju 7. Ugradnja precrpne stanice
navedeni dijelovi opisani su kao jedna cjelina.
264
opisuje precrpnu stanicu sa
opisuje regulator kao i funkcije i
i sljedećim poglavljima,
5.1 Precrpna stanica
Grundfos Multilift MD i MLD precrpne stanice se isporučuju
zajedno s dvije jednofazne ili trofazne potopne crpke spojene na
LC 221 regulator s uključenim senzorom razine.
Tipska oznaka, precrpna stanica
Primjer
Multilift precrpna stanica
L = veliki spremnik
D = 2 crpke
Izlazna snaga, P / 100 (W)
2
1 = jednofazni motor
3 = trofazni motor
2 = 2-polni motor
4 = 4-polni motor

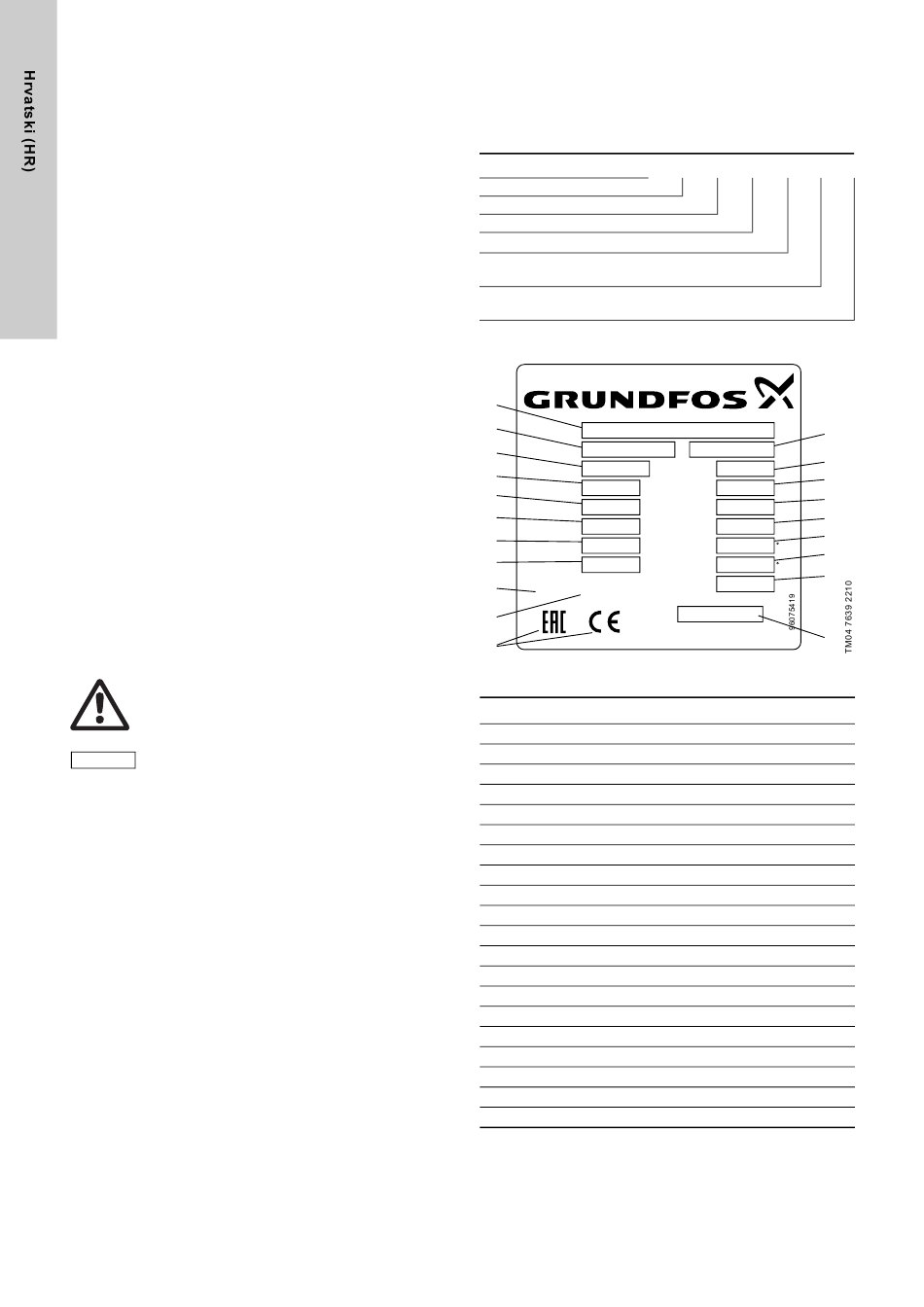

Natpisna pločica, precrpna stanica
1
DK - 8850 Bjerringbro, Denmark
2
Typ
Prod.-Nr.
3
P. c.
4
f Hz
5
Phases
6
U V
7
A
I
1/1
8
P kW
1
19
0197
98127055
20
9
Slika 3 Natpisna pločica, precrpna stanica
Poz. Opis
1 Oznaka tipa
2 Broj proizvoda
3 Kôd proizvodnje, godina i tjedan
4 Frekvencija [Hz]
5 Broj faza + napon [V]
6 Napon [V]
7 Struja punog opterećenja [A]
8 Ulazna snaga motora P1 [kW]
9 EAC i CE oznake
10 Tip rada
11 Serijski broj
3
12 Maksimalni protok [m
13 Minimalna visina dizanja [m]
14 Maksimalna visina dizanja [m]
15 Maksimalna temperatura tekućine [°C]
16 Maksimalna temperatura okoline [°C]
17 Težina [kg]
18 Identifikacijski kod Europskog standarda
19 Ovlaštena ustanova
20 Referentni broj za deklaraciju performansi
M L D .22 .3
10
11
Serial no.
12
3
m /h
Q
max
13
m
H
min
14
m
H
max
15
T Med C
max
16
Amb
T C
max
17
G kg
Made in Germany
18
/h]
.4
