6. LC 221 kontrolleri opereerimine
6.1 Ekraani kirjeldus

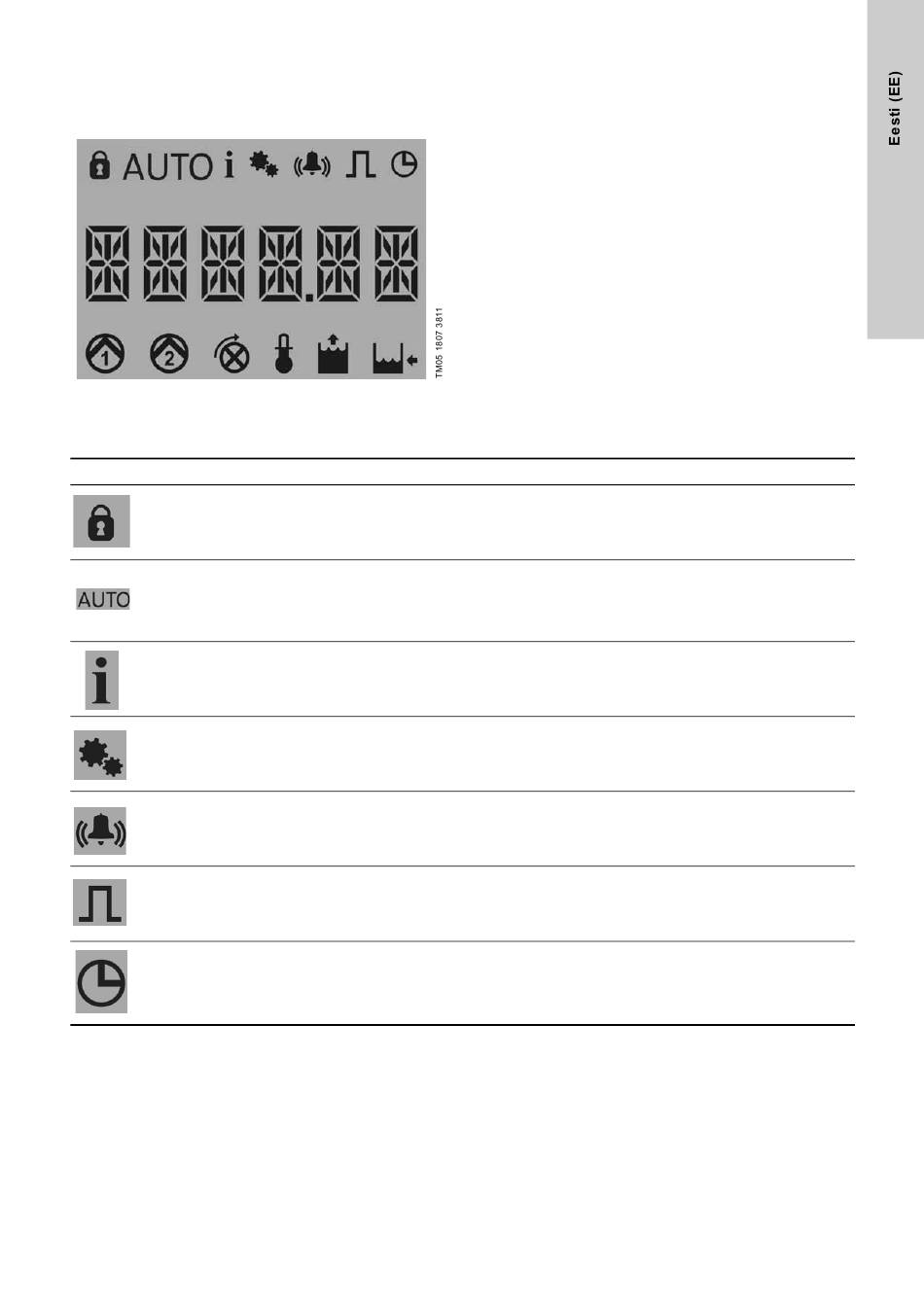

LC 221 juhtkilbi ekraan on näidatud joonisel 11.
Joonis 11 LC 221 ekraan
Allolev tabel kirjeldab ekraanil kuvatavaid sümboleid ning neile
vastavaid funktsioone ja indikatsioone.
Sümbol Funktsioon
Seadistused lukustatud
Automaatrežiim
Informatsioon
Seadistus
Häire
Impulsi loendur
Seadistatavad ajad ja
rikketeade
Kirjeldus
Sümbol on nähtav, kui seadistusmenüü on lukustatud. See ei võimalda kõrvalistel isikutel
seadistusi muuta. Lukust lahti tegemiseks sisestage kood 1234.
Sümbol on nähtav, kui juhtkilp on automaatrežiimis, s.t kui ümberlüliti on asendis AUTO.
Sümbol on nähtav, kui puuduvad andmed rikete, töötundide, käivituste arvu ja pumba max voolu
kohta. Sümbol muutub nähtavaks, kui juhtkilp tuvastab rikke, ja vastav rike sisestatakse
vealogisse. Kui olete sisenenud vealogisse, sümbol kustub. Vt jaotist
Seadistusmenüü sisaldab informatsiooni käivitustaseme, nimivoolu, seiskamise, käivitamise ja häire
viivituse ning hooldusvahemiku valiku seadistamise kohta, samuti lähtestamise (automaatse või
käsitsi) ja tehaseseadete taastamise kohta. Seadete kirjeldust vt jaotisest
Sümbol on nähtav, kui toimub häire. Häire liik selgub informatsioonimenüüst.
Sümbol kaob, kui rike on eemaldatud või nullitud.
Sümbol on nähtav, kui käivituste arvu informatsioonimenüüs kuvatakse ekraanil.
Sümbol on nähtav, kui töötunde informatsioonimenüüs ja seadistusmenüüs seadistatud viivitusi
kuvatakse ekraanil. Sümbol vilgub, kui ületatakse max tööaega.
6.3 Informatsioonimenüü.
6.2 Seadistusmenüü.
