6

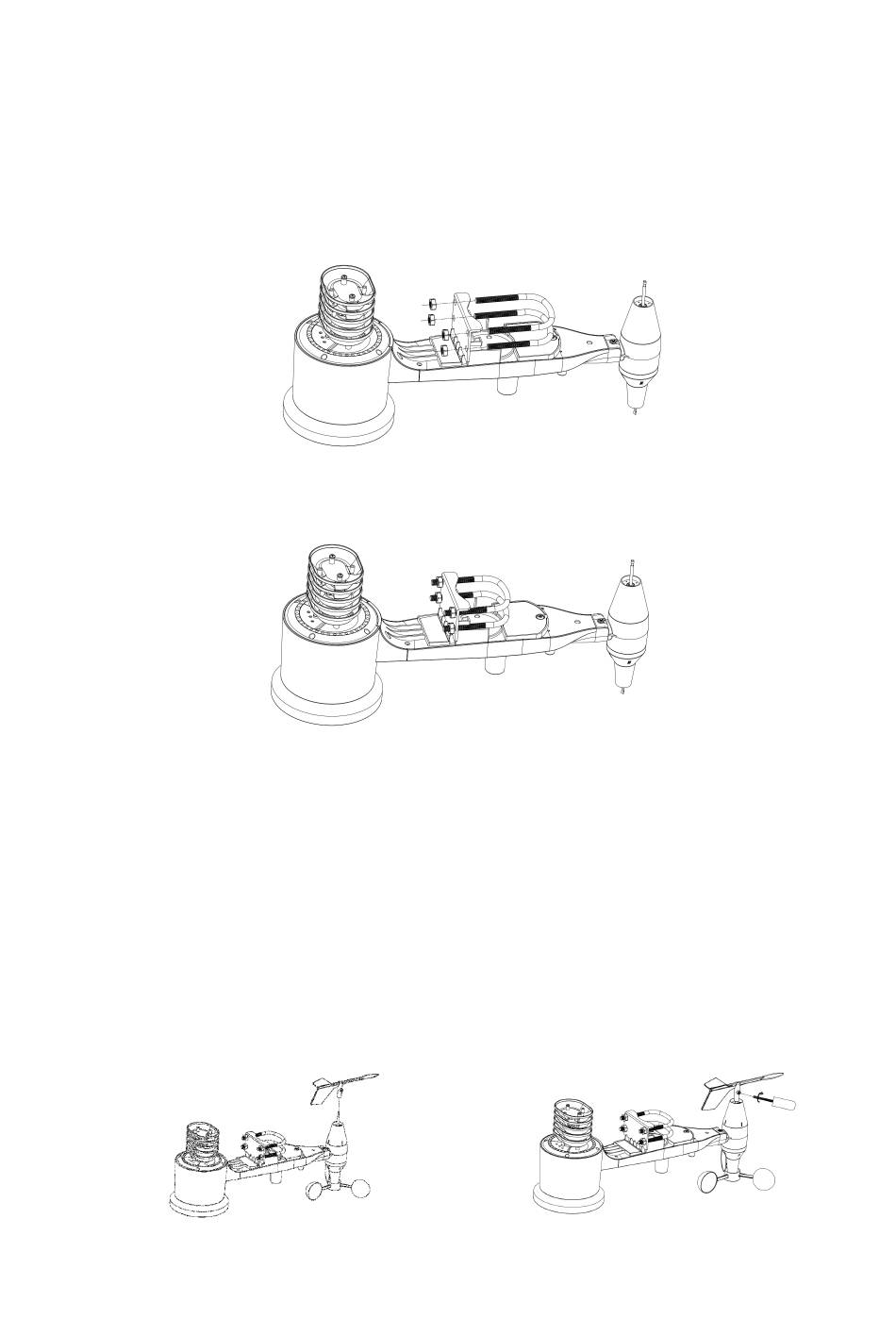

Aufnahme der Bügelschraubenenden. Die Metallplatte weist vier Löcher auf, durch die
die Enden der beiden Bügel passen. Die Platte selbst wird in eine Nut auf der Unterseite
des Gerätes (gegenüberliegende Seite des Solarmoduls) eingesetzt. Beachten Sie, dass
eine Seite der Platte eine gerade Kante hat (die in die Nut geht), die andere Seite ist in
einem 90-Grad-Winkel gebogen und hat ein gekrümmtes Profil (das am Ende die
Befestigungsstange "umarmt"). Sobald die Metallplatte eingesetzt ist, entfernen Sie die
Muttern von den Bügelschrauben und stecken Sie beide Bügelschrauben durch die
jeweiligen Löcher der Metallplatte.
Schrauben Sie die Muttern an den Enden der Bügelschrauben lose auf. Diese werden
Sie später bei der Endmontage nachziehen.
Die Platte und die Bügelschrauben werden zu diesem Zeitpunkt noch nicht benötigt, aber
wenn Sie dies jetzt tun, können Sie vermeiden, dass Windfahne und
Windgeschwindigkeitsbecher später beschädigt werden. Die Handhabung des
Sensorpakets mit Windfahne und Geschwindigkeitsbechern, die zur Montage dieser
Schrauben installiert sind, ist schwieriger und führt eher zu Schäden.

1.1 Montage der Windfahne

Schieben Sie die Windfahne in den dafür vorgesehenen Stift (siehe Abbildung 1).
Ziehen Sie die Stellschraube wie in Abbildung 2 gezeigt wird an. Die Windfahne bewegt sich
nicht so frei wie der Windgeschwindigkeitssensor. Dieser Dämpfungseffekt ist hilfreich, um
die Windrichtungsmessung stabil zu halten.
Abbildung 1 Abbildung 2
