Stirn-Bordwand / Seitliche Bordwände
3
2
1
5
4

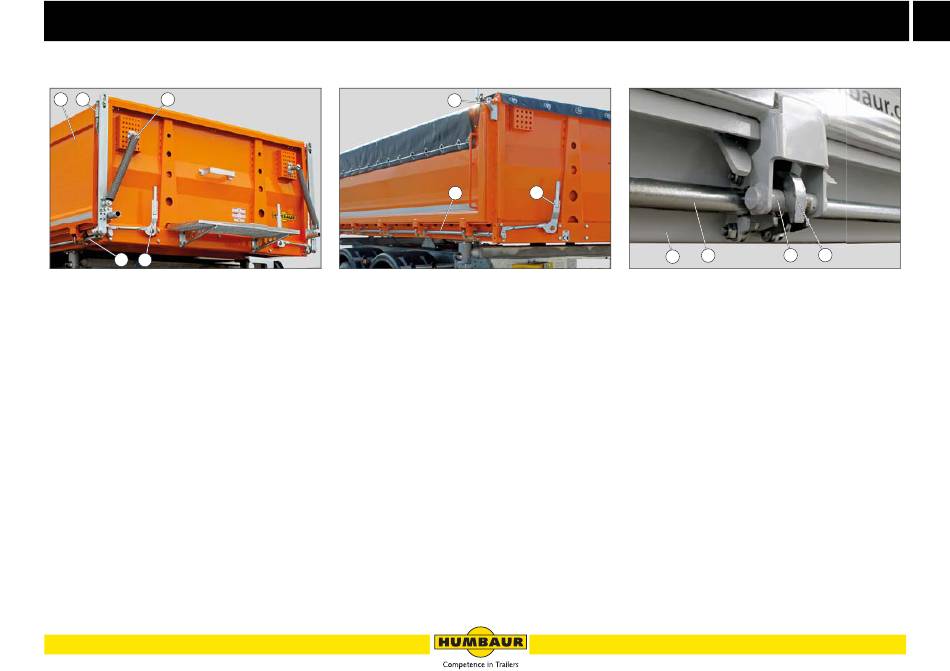

Abb. 8 Bordwand mit Abklappfunktion
1
Bordwand-Hebefeder
2
Pendellager-Verschluss
3
Seitliche Bordwand, pendel- / abklappbar
4
Hebel Zentralverriegelung
5
Übertragungs-Gestänge
Die Seitlichen Bordwände (Abb. 8/3)
können in nur Pendelfunktion oder opti-
onal mit Abklappfunktion geöffnet
werden.
Für weitere Betriebsvorgänge wie
Reinigen der Ladefläche bzw. Beladen
mit Ladungseinheiten können die Bord-
wände abgeklappt werden.
1
3
A - 006
Abb. 9 Bordwand mit nur Pendelfunktion
1
Lagerstelle
2
Hebel Zentralverriegelung
3
Übertragungs-Gestänge
Für die Abklappfunktion werden die Seit-
lichen Bordwände über die Bordwand-
Hebefedern (Abb. 8/1) an das Fahrge-
stell herangezogen.
2
3
4
A - 007
Abb. 10 Verriegelungs-Komponenten
1
Verriegelungs-Haken, ZU
2
Verriegelungs-Bolzen
3
Verriegelungs-Gestänge
4
Fahrgestell
Die Seitlichen Bordwände werden mittels
Hebel der Zentralverriegelung (Abb. 9/2)
manuell ent- / verriegelt.
Über die Übertragungs- und Verriege-
lungs-Gestänge (Abb. 9/3) werden die
Bordwände mit Verriegelungs-Haken
(Abb. 10/1) verriegelt.
Bordwände
2
1
A - 008
Bedienung Aufbau 107
