JC-365

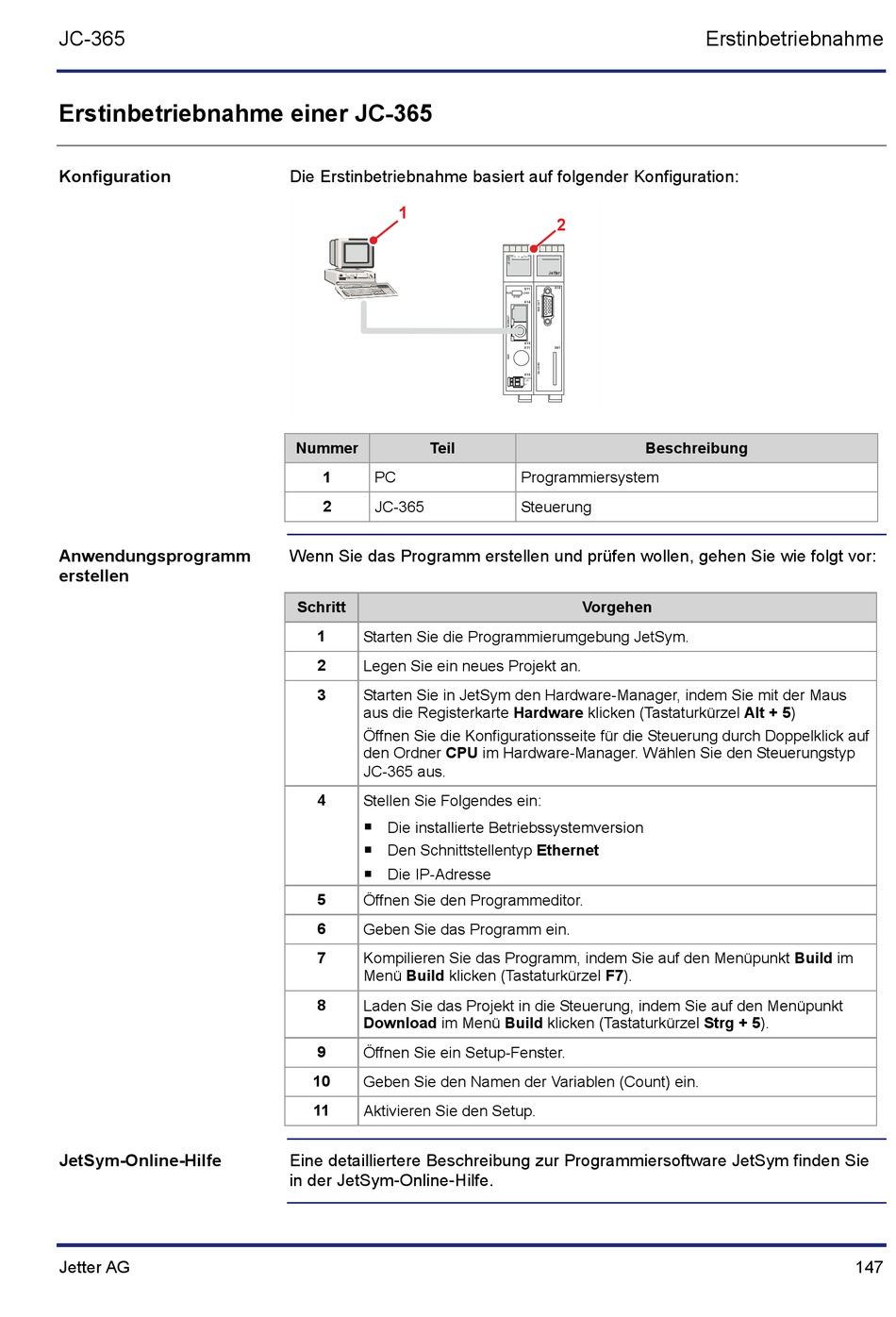

Erstinbetriebnahme einer JC-365
Konfiguration
Anwendungsprogramm
erstellen
JetSym-Online-Hilfe
Jetter AG
Die Erstinbetriebnahme basiert auf folgender Konfiguration:
1
Nummer
Teil
1
PC
2
JC-365
Wenn Sie das Programm erstellen und prüfen wollen, gehen Sie wie folgt vor:
Schritt
1
Starten Sie die Programmierumgebung JetSym.
2
Legen Sie ein neues Projekt an.
3
Starten Sie in JetSym den Hardware-Manager, indem Sie mit der Maus
aus die Registerkarte Hardware klicken (Tastaturkürzel Alt + 5)
Öffnen Sie die Konfigurationsseite für die Steuerung durch Doppelklick auf
den Ordner CPU im Hardware-Manager. Wählen Sie den Steuerungstyp
JC-365 aus.
4
Stellen Sie Folgendes ein:
Die installierte Betriebssystemversion
Den Schnittstellentyp Ethernet
Die IP-Adresse
5
Öffnen Sie den Programmeditor.
6
Geben Sie das Programm ein.
7
Kompilieren Sie das Programm, indem Sie auf den Menüpunkt Build im
Menü Build klicken (Tastaturkürzel F7).
8
Laden Sie das Projekt in die Steuerung, indem Sie auf den Menüpunkt
Download im Menü Build klicken (Tastaturkürzel Strg + 5).
9
Öffnen Sie ein Setup-Fenster.
10
Geben Sie den Namen der Variablen (Count) ein.
11
Aktivieren Sie den Setup.
Eine detailliertere Beschreibung zur Programmiersoftware JetSym finden Sie
in der JetSym-Online-Hilfe.
2
R E
D2
Jetter
X19
S11
RUN
LOAD
STOP
X14
X15
X11
X61
X10
DC24V
1,2A
0V
Beschreibung
Programmiersystem
Steuerung
Vorgehen
Erstinbetriebnahme
