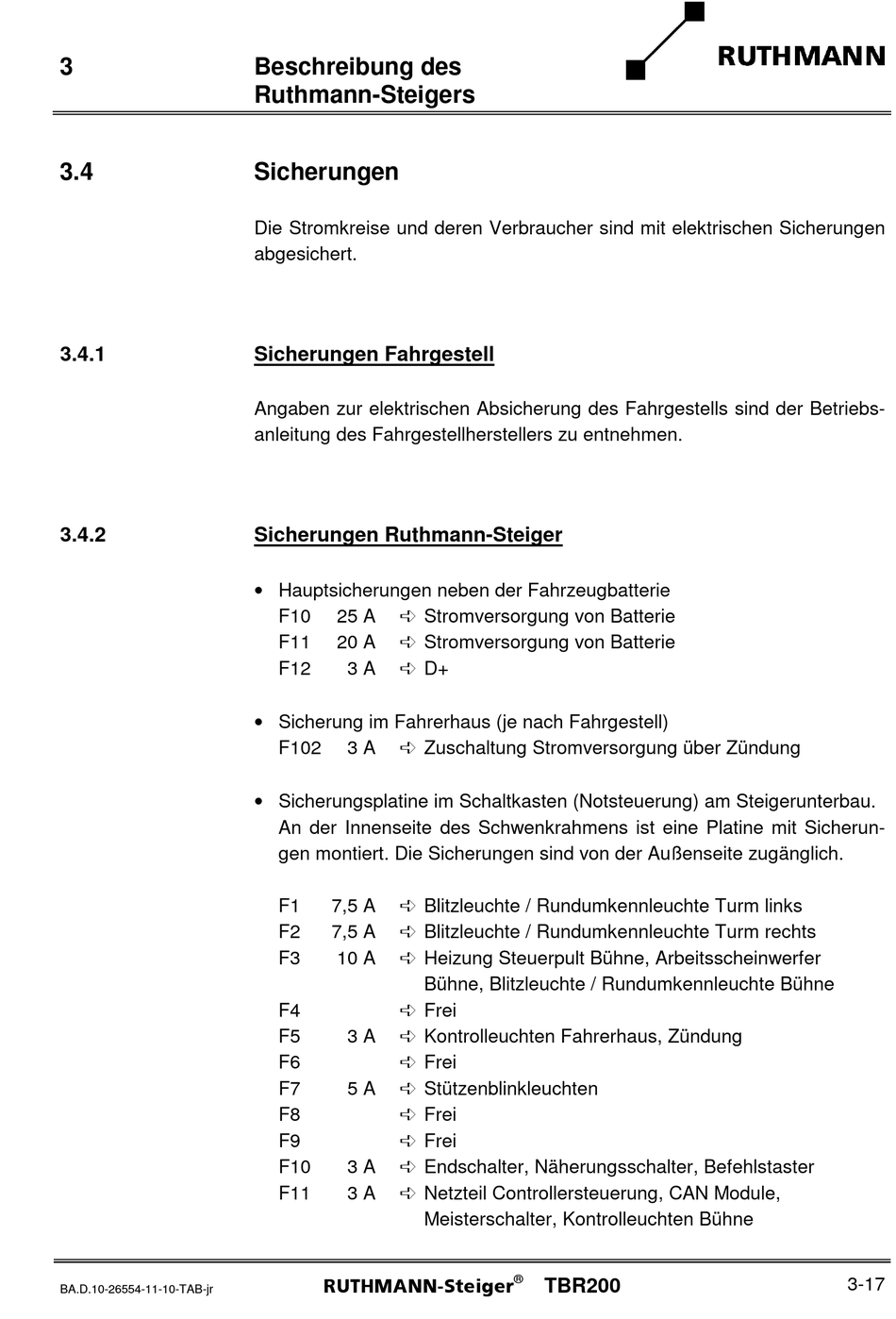

Beschreibung des
Ruthmann-Steigers

Sicherungen

Die Stromkreise und deren Verbraucher sind mit elektrischen Sicherungen
abgesichert.

Sicherungen Fahrgestell

Angaben zur elektrischen Absicherung des Fahrgestells sind der Betriebs-
anleitung des Fahrgestellherstellers zu entnehmen.

Sicherungen Ruthmann-Steiger

• Hauptsicherungen neben der Fahrzeugbatterie
F10 25 A Á Stromversorgung von Batterie
F11 20 A Á Stromversorgung von Batterie
F12 3 A Á D+
• Sicherung im Fahrerhaus (je nach Fahrgestell)
F102 3 A Á Zuschaltung Stromversorgung über Zündung
• Sicherungsplatine im Schaltkasten (Notsteuerung) am Steigerunterbau.
An der Innenseite des Schwenkrahmens ist eine Platine mit Sicherun-
gen montiert. Die Sicherungen sind von der Außenseite zugänglich.
F1 7,5 A Á Blitzleuchte / Rundumkennleuchte Turm links
F2 7,5 A Á Blitzleuchte / Rundumkennleuchte Turm rechts
F3 10 A Á Heizung Steuerpult Bühne, Arbeitsscheinwerfer
F4 Á Frei
F5 3 A Á Kontrolleuchten Fahrerhaus, Zündung
F6 Á Frei
F7 5 A Á Stützenblinkleuchten
F8 Á Frei
F9 Á Frei
F10 3 A Á Endschalter, Näherungsschalter, Befehlstaster
F11 3 A Á Netzteil Controllersteuerung, CAN Module,
RUTHMANN-Steiger
Bühne, Blitzleuchte / Rundumkennleuchte Bühne
Meisterschalter, Kontrolleuchten Bühne
®
