Produktbeschreibung; Aufbau Und Bestandteile Der Solaranlage - Rotex Solaris RPS3 P2 Bedienungs- Und Installationsanleitung

2.1

Aufbau und Bestandteile der Solaranlage

2

Produktbeschreibung

1 Kaltwasser Anschlussleitung
2 Trinkwasser (warm) Verteilleitung
3 Edelstahl-Wellrohr Wärmetauscher für
Trinkwasser (warm)
4 Edelstahl-Wellrohr Wärmetauscher zum
Wärmeerzeuger (Speicherladung)
5 Tauchhülse für Speichertemperaturfühler
6 Füllstandsanzeiger
7 Füll- und Entleerhahn (Zubehör
8 Differenztemperatur-Regelung
9 Solar Rücklaufleitung (unten am Kollektor)
10 Solar Kollektorfeld
11 Solar Vorlaufleitung (oben am Kollektor)
12 Thermisches Mischventil (Verbrühungsschutz
bauseits)
13 Schwerkraftbremse*

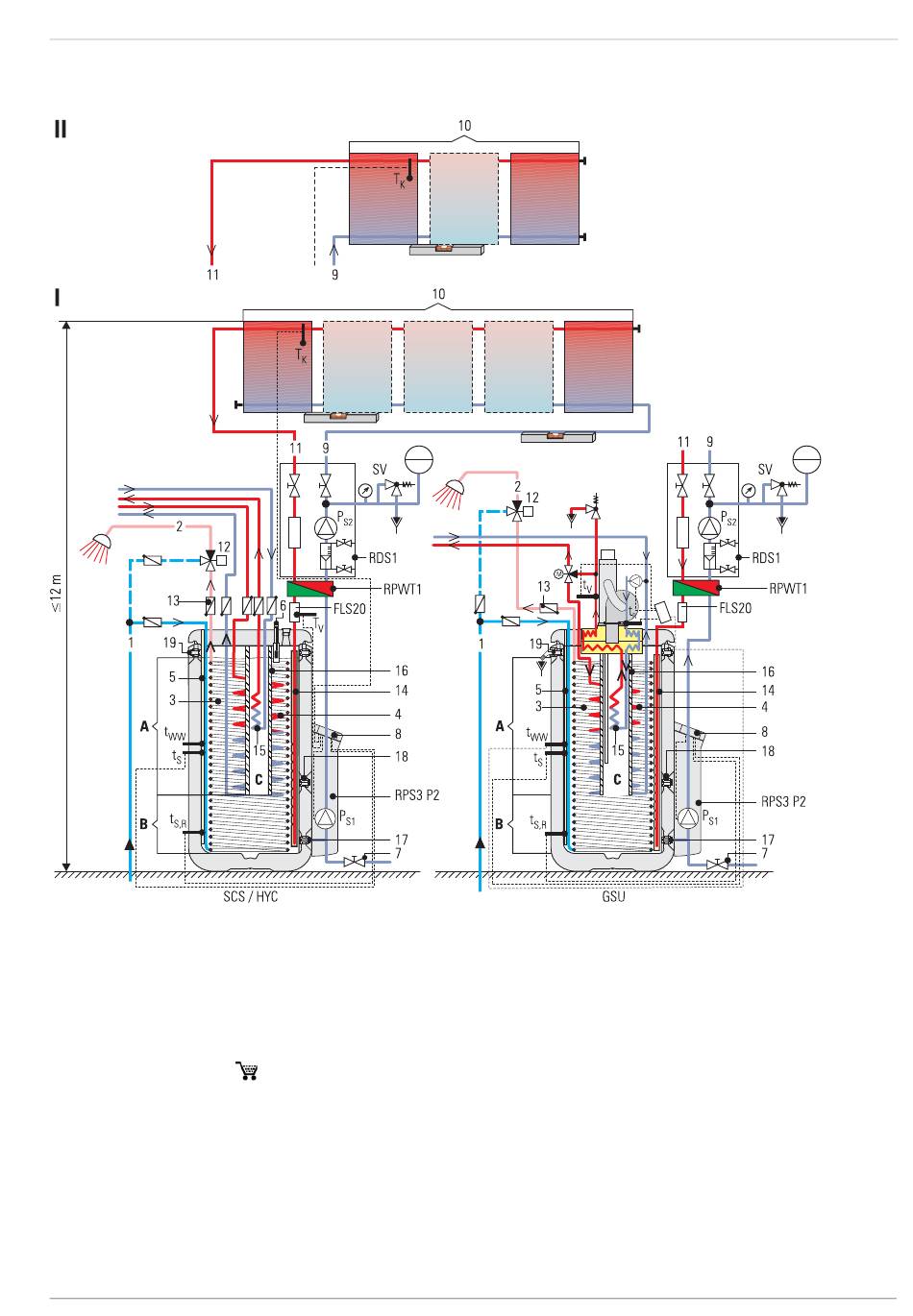

Bild 2-1 Standardaufbau einer ROTEX Solaranlage (der wechselseitige Anschluss wird von ROTEX empfohlen)
FA ROTEX Solaris RPS3 P2 - 06/2012
14 Solar Vorlauf Schichtungsrohr
15 Edelstahl-Wellrohr Wärmetauscher zur
Heizungsunterstützung
16 Wärmedämmhülle für Edelstahl-Wellrohr
Wärmetauscher zur Heizungsunterstützung
17 Anschluss Solar-Rücklauf
18 Tauchhülse für Solar-Rücklauftemperaturfühler
19 Anschluss Sicherheitsüberlauf
16 41 17)
I Wechselseitiger Anschluss für 2 bis
5 Kollektoren
II Gleichseitiger Anschluss für 2, max. für 3
Kollektoren (nicht für Indach)
A Brauchwasserzone
B Solarzone
2 x Produktbeschreibung
C Heizungsunterstützungszone
FLS20
Solaris FlowSensor (Durchflussmessung)*
P Speicherkreispumpe
S1
P Kollektorkreispumpe
S2
RDS1 Druckstation
RPS3 P2
Regelungs- und Pumpeneinheit
RPWT1
Plattenwärmetauscher
t Kollektortemperaturfühler
K
t Solar-Vorlauftemperaturfühler
V
t Solar-Rücklauftemperaturfühler
S,R
t Warmwassertemperaturfühler
WW
* Zubehör
7
