5.2.6 Drehzahlregelung der Speicherkreispumpe P1

Nach erfolgter Starsequenz veranlasst die Solar-Regelung R3P:
– Die stufenweise Leistungsreduzierung von P1 bis die errechnete Soll-Spreizung "DT" den Sollwert entsprechend Bild 5-3
einhält oder bis der Minimaldurchfluss V2 (Bild 5-4) unterschritten wird.
– Das Umschalten in die nächste Pumpenstufe nach einer Sicherheitszeit "t
Ist die Pumpenleistung zu gering, kann anlagen- bzw. temperaturbedingt die Strömung im Solarkreislauf abreißen. Fällt der Durch-
fluss für mindestens 10 s unter den Wert "V2" (Bild 5-4), erkennt die Regelung einen Durchflussabriss, die letzte gültige
Leistungsstufe wird als Pumpenmindestleistung abgespeichert. Niedrigere Pumpenleistungsstufen werden gesperrt.
Die temperaturabhängige Leistungsregelung von P1 erfolgt anschließend zwischen der ermittelten Mindest- und der Maximal-
leistung. Die Spreizung von "T
spreizung zwischen "T
Kollektorfeld so lange erhöht, bis die Sollspreizung erreicht ist. Ist die Spreizung zu klein, wird die Pumpenleistung reduziert. Die
aktuelle Pumpenleistung von P1 wird während ihrer aktiven Laufzeit in der Betriebsanzeige "Durchfluss" neben dem Durchfluss-

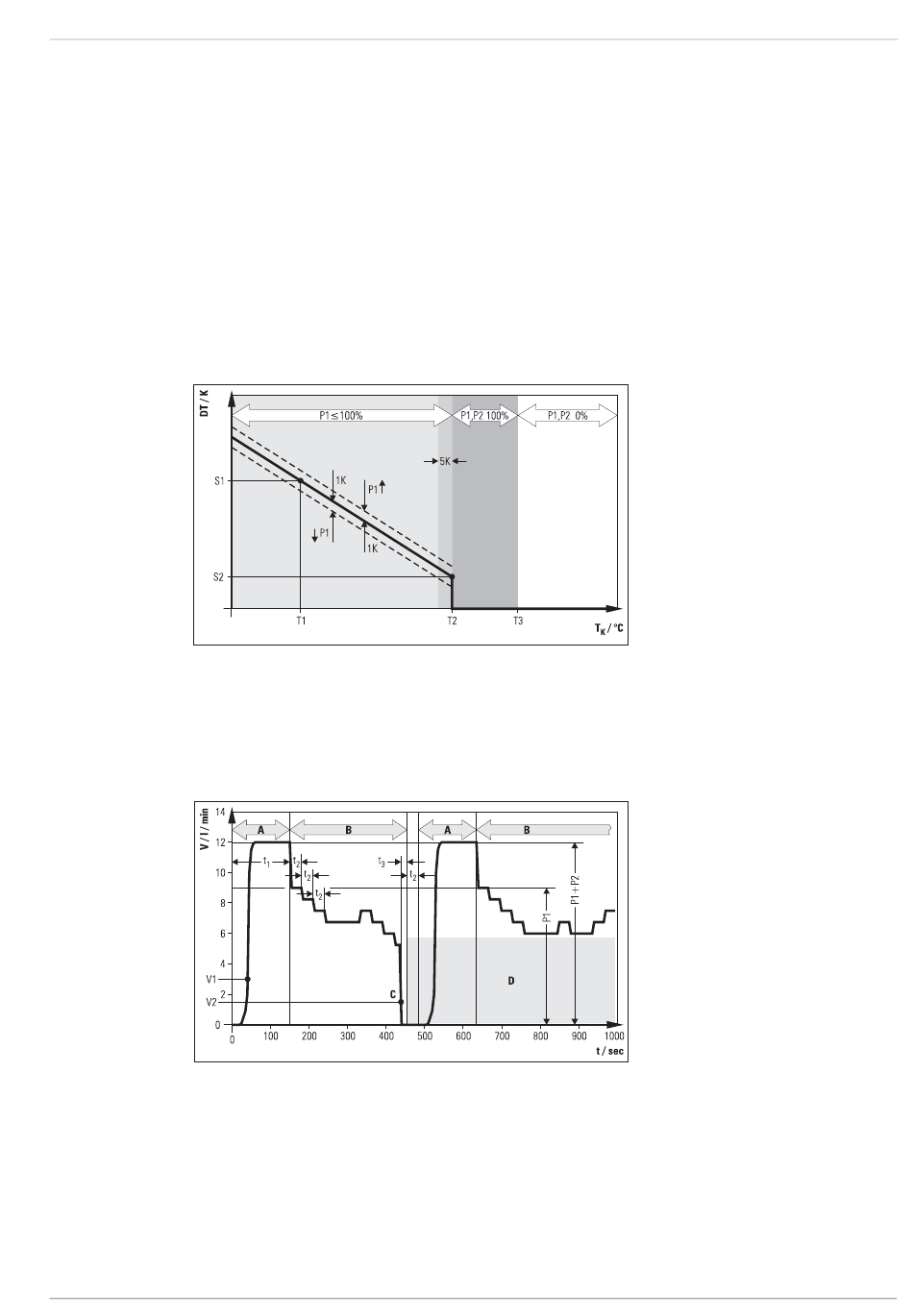

Messwert prozentual angezeigt. Einen typischen Betriebsverlauf einer modulierenden Solaranlage zeigt Bild 5-3.
DT
S1
S2
T
K
Bild 5-3
A
B
C
D
V
V1
V2
Bild 5-4
FA ROTEX Solaris RPS3 P2 - 06/2012
"und "T
V
" und "T " zu groß, wird die Pumpenleistung von P1 (max. 10 Stufen) und damit der Durchfluss durch das
V R
Soll-Spreizung (für den Betriebspunkt errechnet)
Obere Soll-Spreizung ("Spreizung 1")
Untere Soll-Spreizung ("Spreizung 2")
Kollektortemperatur
Temperaturdifferenzabhängige Pumpenleistungsregelung
Startphase
Betriebsphase (Modulation)
Strömungsabriss
Niedrige Pumpenleistungsstufen werden nach
Strömungsabriss automatisch gesperrt
Durchfluss im Solarkreis
Minimaldurchfluss in der Startphase ("VS min")
Minimaldurchfluss in der Betriebsphase ("S-Fluss")
Bsp. für Modulationsbetrieb mit abrissbedingter Sperrung niedriger Pumpenstufen an Anlagen mit FlowSensor
" wird kontinuierlich gemessen und mit der Sollspreizung verglichen. Ist die Temperatur-
R
T1 Mindesttemperatur Speicher ("T
T2 Boostertemperatur ("TK max")
T3 Wiedereinschaltschutztemperatur ("TK zul")
— Soll-Spreizung
--- Schaltgrenzen für Pumpenmodulation
t Zeit
t Maximale Startlaufzeit der
1
Speicherkreispumpe("Zeit PsE")
t Stabilisierungszeit ("S-Zeit")
2
t Abrisserkennungszeit (10 s)
3
5 x
" (Bild 5-4).
2
min")
R
Bedienung
