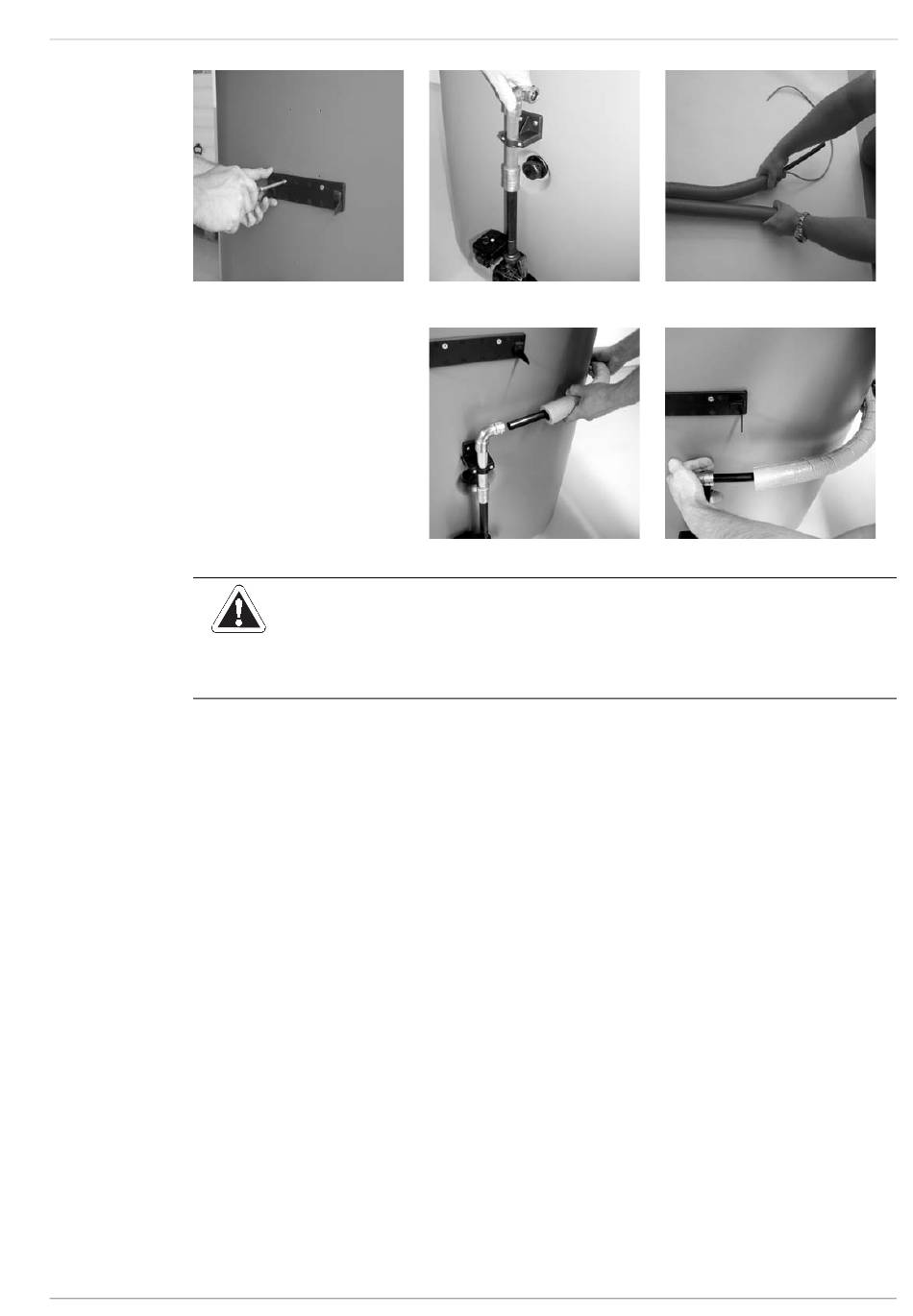

Bild 3-9
11. Rücklaufleitung anpassen und nach
dem Trennen der Twin-
Wärmedämmung separat verlegen.
12. Rücklaufleitung in den Steckfitting
am Pumpenabgangsrohr stecken.
FA ROTEX Solaris RPS3 P2 - 06/2012
Arbeitsschritt 8
VORSICHT!
Bei längeren horizontalen Leitungsstrecken mit geringem Gefälle könnten sich durch Wärmedehnung der
Kunststoffrohre zwischen den Befestigungspunkten Wassersäcke mit Siphonwirkung bilden.
• Die Leitung entweder an eine starre Hilfskonstruktion (z. B. Profilschiene, Rohr o. ä.) befestigen.
• Leitungsführung niemals waagerecht, sondern immer mit stetigem Gefälle (min. 2 %) ausführen.
Bild 3-10 Arbeitsschritt 9
Bild 3-12 Arbeitsschritt 11
3
x
Montage
Bild 3-11 Arbeitsschritt 10
Bild 3-13 Arbeitsschritt 12
13
