AUFBAU

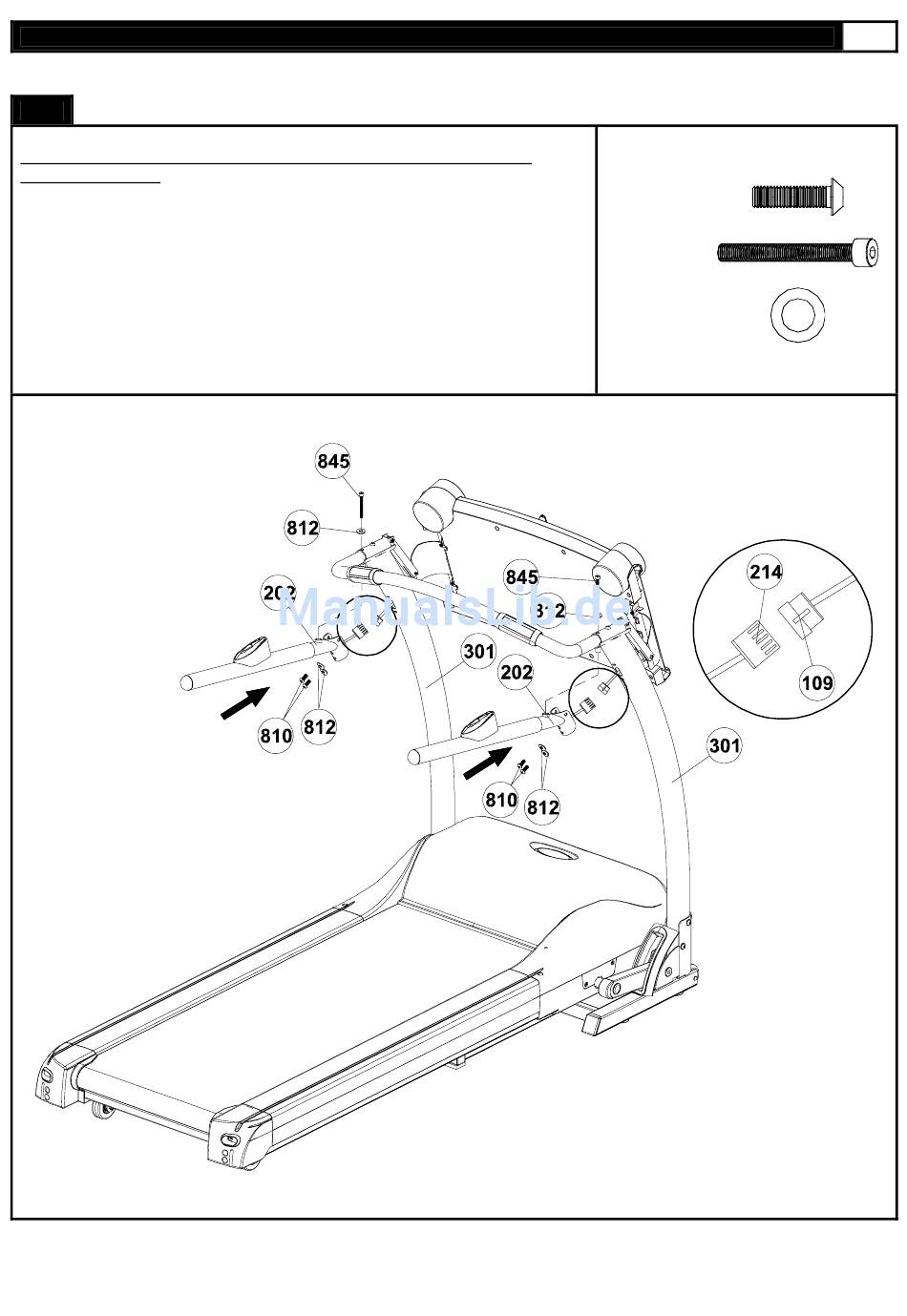

4. SCHRITT: Aufbau der seitlichen Handgriffe
BEACHTEN: Die seitlichen Haltegriffe können jeweils links und rechts
verwendet werden.
A) Bringen Sie einen Handgriff (202) am linken Ständer (301) an und
verbinden Sie das Motion Control Sensor Kabel (214) mit dem oberen Motion
Control Kabel (109).
B) Befestigen Sie den Handgriff mit einer M8×75mm
Schraube (845) und einer # 8 Beilegscheibe durch die Oberseite des
Haltebügels in den seitlichen Handgriff.
C) Schrauben Sie den Handgriff mit zwei M8x18 mm Schrauben (810) am
Ständer fest.
D) Wiederholen Sie das Ganze mit dem rechten Handgriff.
E) Ziehen Sie alle Schrauben mit dem Imbussschlüssel fest.
www.smoothfitness.de
X4
810
X2
845
X6
812
21
