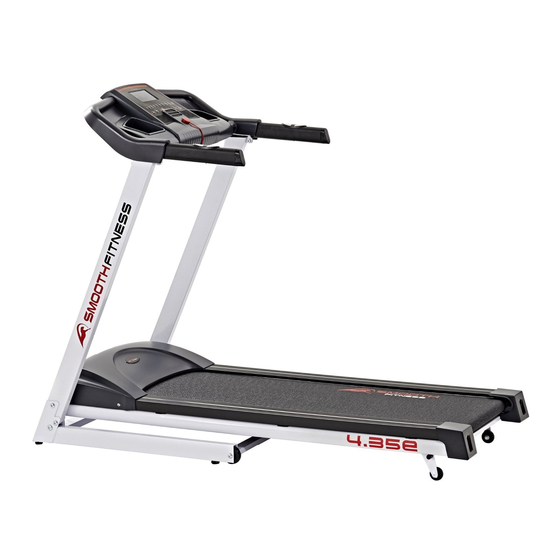

- Seite 1 SMOOTH 4.35E Motorisiertes Laufband MODELL NUMMER: 4.35E MAXIMALES BENUTZERGEWICHT: 100kg SERVICE HOTLINE: +49/911-8105924 SERIENNUMMER (auf dem Rahmen):...
-
Seite 2: Sicherheitshinweise
SMOOTH 4.35E LAUFBAND SICHERHEITSHINWEISE VORSICHT: Um die Gefahr von Verbrennungen, Feuer, elektrischen Schlägen und sonstigen Verletzungen zu verringern, lesen Sie bitte die folgenden wichtigen Sicherheitshinweise und Informationen, bevor Sie das Laufband benutzen. Es liegt in der Verantwortung des Eigentümers sicher zu stellen, dass alle Benutzer dieses Laufbands hinreichend über alle Sicherheitshinweise und Gefahren informiert wurden. - Seite 3 www.smoothfitness.de STROMVERSORGUNG FEHLENDE ODER FEHLERHAFTE ERDUNG IHRES GERÄTS ERHÖHT DAS RISIKO EINES STROMSCHLAGS. FALLS SIE ZWEIFEL HABEN, ZIEHEN SIE BITTE EINEN QUALIFIZIERTEN ELEKTRIKER HINZU UND LASSEN ÜBERPRÜFEN OB DAS GERÄT SACHGEMÄSS GEERDET IST. NEHMEN SIE KEINE EINGRIFFE AN DEN MITGELIEFERTEN NETZKABELN VOR.
- Seite 4 SMOOTH 4.35E LAUFBAND VORBEREITUNG Öffnen Sie die Kartonage: Öffnen Sie die Kartonage mit Ihrem neuen Gerät. Verschaffen Sie sich nun einen Überblick über die gelieferten Einzelteile und überprüfen Sie diese auf Vollständigkeit durch Vergleich mit den Listen auf den Seite 5 dieser Anleitung. Sollten Sie Teile vermissen, oder wenn Sie Fragen zum Aufbau des Geräts haben, kontaktieren Sie uns bitte unter der Rufnummer...
- Seite 5 www.smoothfitness.de LIEFERUMFANG; EINZELTEILE UND WERKZEUGE Diese Liste umfasst die Einzelteile und Werkzeuge, die Sie für den Aufbau benötigen. Laufband Werkzeug mit Schrauben Schraube 4 x M8*15 Schraube 2 x M8*40*20 Imbusschlüssel Sicherheitsschlüssel Silikon...
- Seite 6 SMOOTH 4.35E LAUFBAND ERSATZTEILLISTE Teilenummer Beschreibung Stückzahl Vorderer Rahmen 4.35E-01 Grundrahmen 4.35E-02 Rahmen zur Höhenverstellung 4.35E-03 Griffstütze 4.35E-04 4.35E-05 Dämpfer Befestigungsbügel für Computer 4.35E-06 Computerkonsole 4.35E-07 Handpuls 4.35E-08 Sicherheitsschlüssel 4.35E-09 4.35E-10 Motorenabdeckung Seitliche Abdeckung 4.35E-11 Endkappe (links) 4.35E-12 Endkappe (rechts) 4.35E-13...
- Seite 7 ERSATZTEILLISTE Teilenummer Beschreibung Stückzahl Abeckung Haltebügel (links) 4.35E-46 Feder 4.35E-47 Schraube M8×50×20 4.35E-48 Unterlegscheibe Φ8 4.35E-49 4.35E-50 Schraube ST4x16 Schraube ST4x35 4.35E-51 Schraube M8x30x20 4.35E-52 Unterlegscheibe Φ8 4.35E-53 Mutter M8 4.35E-54 Unterlegscheibe Φ10 4.35E-55 4.35E-56 Mutter, selbstsichernd M10 Schraube M10×90×45 4.35 57...
- Seite 8 SMOOTH 4.35E LAUFBAND ERSATZTEILLISTE Teilenummer Beschreibung Stückzahl 4.35E-Konsole- Computerkonsole, komplett 4.35E-Konsole- Computergehäuse 4.35E-Konsole- Computerabdeckung, obere 4.35E-Konsole- Computerabdeckung, untere 4.35E-Konsole- Computeraufkleber 4.35E-Konsole- Computerscheibe 4.35E-Konsole- 4.35E-Konsole- Sicherheitsschlüssel PCB 4.35E-Konsole- Taste für Sicherheitsschlüssel 4.35E-Konsole- Schraube PWA2.6*6*6 4.35E-Konsole- Aufkleber für Sicherheitsschlüssel (gelb) 7-10 4.35E-Konsole-...
-
Seite 9: Explosionszeichnung
www.smoothfitness.de EXPLOSIONSZEICHNUNG... - Seite 10 SMOOTH 4.35E LAUFBAND Erklärung Laufband Computer Handpuls Haltegriff Griffstütze Motorenabdeckung Laufbandgürtel Endkappe Seitliche Abdeckung...
- Seite 11 www.smoothfitness.de AUFBAUANLEITUNG Schritt 1: Entnehmen Sie das Laufband aus der Kartonage und legen es auf dem Boden. Schritt 2: Bringen Sie die Griffstützen in die aufrechte Position und befestigen Sie diese auf jeder Seite mit jeweils zwei Schrauben. Ziehen Sie diese Schrauben noch nicht fest. Achten Sie darauf, dass Sie beim hochklappen der Griffstütze die Kabel nicht quetschen/beschädigen.
-
Seite 12: Auf-/Zuklappen Des Laufbandes
SMOOTH 4.35E LAUFBAND AUF-/ZUKLAPPEN DES LAUFBANDES Zylinder Transportrollen Zusammenklappen des Laufbandes: 1. Bevor Sie das Laufband klappen, entfernen Sie bitte das Netzkabel von der Stromquelle. 2. Bringen Sie die Neigungsverstellung auf die „0“-Position. 3. Klappen Sie das Laufband hoch, so dass es annähernd parallel zu den Griffstützen ist. Der Zylinder rastet eigenständig ein. -
Seite 13: Wartung, Instandhaltung
www.smoothfitness.de WARTUNG / INSTANDHALTUNG Wartung des Laufbands: Eine regelmäßige Wartung ist sehr wichtig, um sicher zu stellen, dass Ihr Laufband immer bestens funktioniert. Unsachgemäße Wartung kann Schäden nach sich ziehen und die Lebenszeit Ihres Laufbandes verkürzen. WICHTIG: Verwenden sie zur Säuberung Ihres Laufbandes niemals Scheuer- oder Lösungsmittel. Um Schäden am •... - Seite 14 Bitte benutzen Sie Lube `N Walk (bei ihrem Händler erhältlich) oder ein Silikon, das keine Erdölkomponenten enthält wie "Napa 8300“ (erhältlich im Einzelhandel oder bei uns im Online-Shop). Um Schmiermittel zu bestellen, wenden Sie sich bitte an Smooth Fitness Tel. 0911/8105924 Wie schmiere ich mein Laufband? Positionieren Sie das Laufband so, dass sich der Saum oben und in der Mitte der Lauffläche befindet.
-
Seite 15: Computerbedienung
COMPUTERBEDIENUNG COMPUTERBEDIENUNG MODELL NUMMER: 4.35E LCD-Anzeige P = Programm-Taste M = Mode-Taste Stop = Stop-Taste Start = Start-Taste Quick Speed = Schnellwahltaste Geschwindigkeit 2, 4, 5, 6, 7, 9, 11, 13 - = Geschwindigkeit verringern + = Geschwindigkeit erhöhen... - Seite 16 SMOOTH 4.35E LAUFBAND COMPUTERBEDIENUNG 1.) Computerfunktionen 1.1: Manuelles Programm; P1-P12 vorgegebene Trainingsprogramme. 1.2: LCD – Anzeige und 14 Tasten 1.3: Geschwindigkeit :1.0-13.0km/h 2.) Computerbedienung, manuelles Programm 2.1: Stecken Sie das Netzkabel ein. 2.2: Schalten Sie das Laufband ein. 2.3: Setzen Sie den Sicherheitsschlüssel auf die dafür vorgesehene Stelle am Computer (Gelbe Markierung, Magnet).
- Seite 17 www.smoothfitness.de COMPUTERBEDIENUNG 4. Fernbedienung Start = Start-Taste Stop = Stop-Taste - = Geschwindigkeit verringern + = Geschwindigkeit erhöhen Das Laufband kann auch mit einer Fernbedienung gestartet. Die maximale Reichweite sind 4 Meter. 5. Funktion Körperfett 5.1: Drücken Sie die Taste „P“. bis „F1“ auf der Anzeige erscheint. 5.2: Sie sehen F1 im mittleren Fenster und 1 im rechten Fenster.
- Seite 18 SMOOTH 4.35E LAUFBAND COMPUTERBEDIENUNG 6. Funktion des Sicherheitsschlüssel Indem Sie den Sicherheitsschlüssel ziehen, hört das Laufband auf zu laufen. E-07 erscheint auf der Anzeige und ein Warnsignal ertönt. Wenn Sie den Sicherheitsschlüssel zurückstecken, wird diese Anzeige zurückgesetzt. Tragen Sie den Sicherheitsschlüssel während des Trainings immer am Kleidungsstück befestigt. Sollten Sie während des Laufens stolpern oder ein sonstiger Unfall passieren, soll gewährleistet werden, dass das Laufband...
-
Seite 19: Problembehebung
www.smoothfitness.de PROBLEMBEHEBUNG BEACHTEN: Berühren Sie niemals die interne Verkabelung des Geräts ohne vorher den Hersteller konsultiert zu haben PROBLEM MÖGLICHE URSACHEN Das Laufband lässt sich nicht starten. Überprüfen Sie folgendes: ● Stellen Sie sicher, dass das Laufband in einem Spannungsschützer eingesteckt ist und dieser mit einer ordentlich geerdeten Steckdose verbunden ist. -
Seite 20: Garantieerklärung
TEILE. DIE HAFTUNG VON SMOOTH FITNESS BESCHRÄNKT SICH AUSSCHLIESSLICH AUF DIE OBEN GENANNTEN LEISTUNGEN SOWEIT NICHT VOM GESETZGEBER ANDERS GEREGELT. Für Hilfe beim Aufbau, oder um Ersatzteile zu bestellen, kontaktieren Sie bitte das Smooth Fitness Service Center unter Tel. +49/911-8105924. Um den Vorgang zu erleichtern halten Sie bitte die folgenden Informationen bereit: Name oder Nummer Ihres Models (auf dem Deckblatt Ihrer Anleitung);... - Seite 21 Sport Basixx GmbH- Smooth Fitness Sandrartstraße 28 90419 Nürnberg Deutschland Hotline: +49/911/8105924 E-mail: info@smoothfitness.de Internet: www.smoothfitness.de...
