PL Ustawianie punktów krańcowych
4.5. Ustawianie punktów krańcowych za pomocą kabla nastawczego/lub
wyłącznika
Wskazówka:
Programowanie punktów krańcowych za pomocą wyłącznika, połączonego kablem,
jest możliwe tylko w trybie automatycznym.
Przy podłączaniu kabla nastawczego do siłownika należy zachować środki
ostrożności:
Uwaga! Niebezpieczeństwo doznania obrażeń ciała w wyniku porażenia
prądem!
Kabel nastawczy podłączyć przed podaniem napięcia!
Uwaga!
Pięć żył kabla nastawczego połączyć zgodnie z kolorem do żyły kabla zasilającego
siłownika.
GÓRĘ = kabel szary
DÓŁ = kabel czarny
N = kabel niebieski
L1 = kabel brązowy
PE = kabel żółtozielony
Uwaga: Przewód L1 (= brązowy) zawsze podłączać do napięcia ciągłego 230 V, nawet
jeśli napęd jest połączony z wyłącznikiem lub przełącznikiem nastawczym tylko do
celów regulacji.

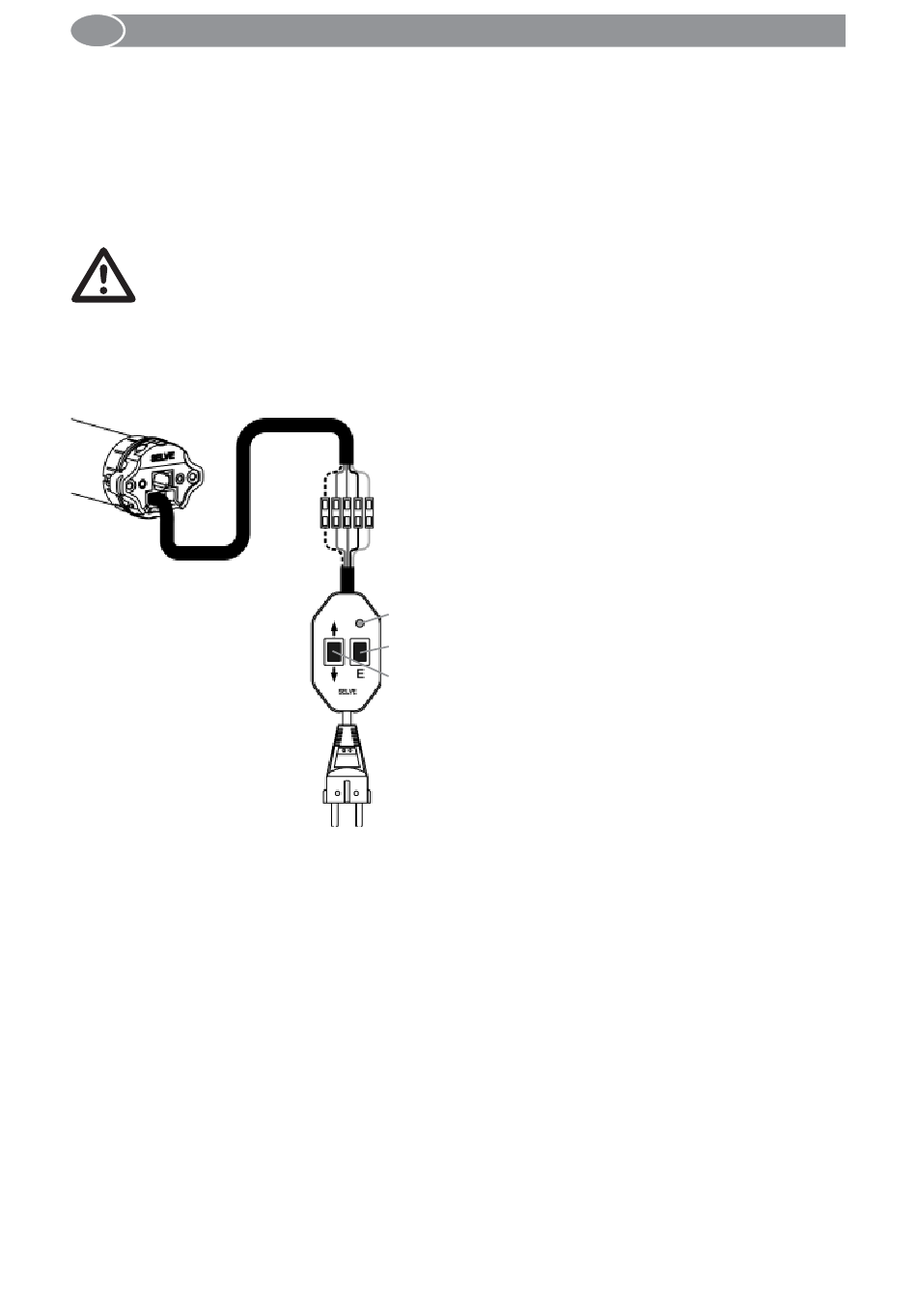

Kabel nastawczy SELVE (art. 290109)
Dioda sygnalizuje podłączenie napięcia
Przycisk E zatwierdza ustawienia
Przycisk do uruchomienia siłownika w górę i w dół
