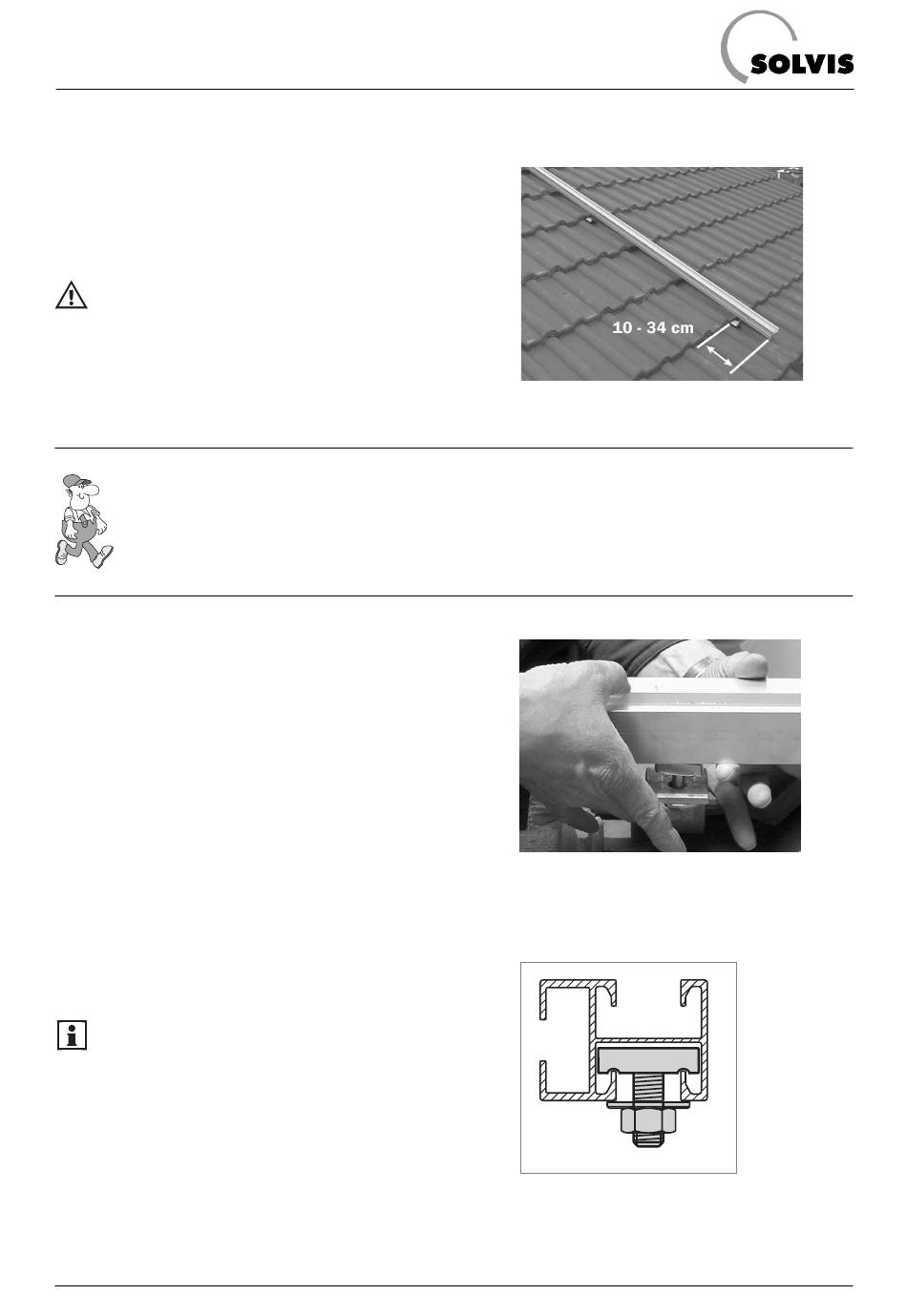

Aufdach-Übereinander-Montage
5.4.2 Montage
1. Kollektor einmessen
• Kollektor auf dem Dach einmessen. Lage der Sparren
suchen und dort in den entsprechenden Höhen je einen
Dachziegel entfernen.
Die Position der Dachhalter so wählen, dass die
Enden der Halteschienen im Bereich von 10 - 34 cm
über die Befestigungspunkte hinausragen, damit die
statischen Anforderungen gewährleistet sind.
Siehe auch Tabelle und Zeichnung auf voriger Seite.
Weiter mit der Dachhalter-Montage. Siehe
dazu die Anleitung im Dachhalter-Paket.
2. Halteschienen montieren
• Die Hammerkopfschraube in die entsprechende Nut
der Halteschiene einsetzen.
• Die Hammerkopfschraube mit dem Schlüssel (SW 15)
um 90° in das Profil eindrehen.
Der erste Widerstand beim Drehen kommt von der
mittelfesten Schraubensicherung.
E 25 - Technische Änderungen vorbehalten 12.05
Lage der Halteschiene
Hammerkopfschraube in die Halteschiene
einsetzen
Richtige Lage des Nutsteins
17
