TSC TX200 Serie Schnellinstallationsanleitung

Schnellinstallationsanleitung

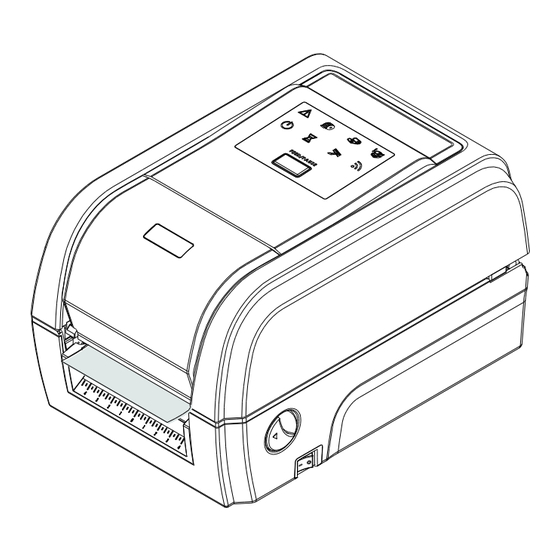

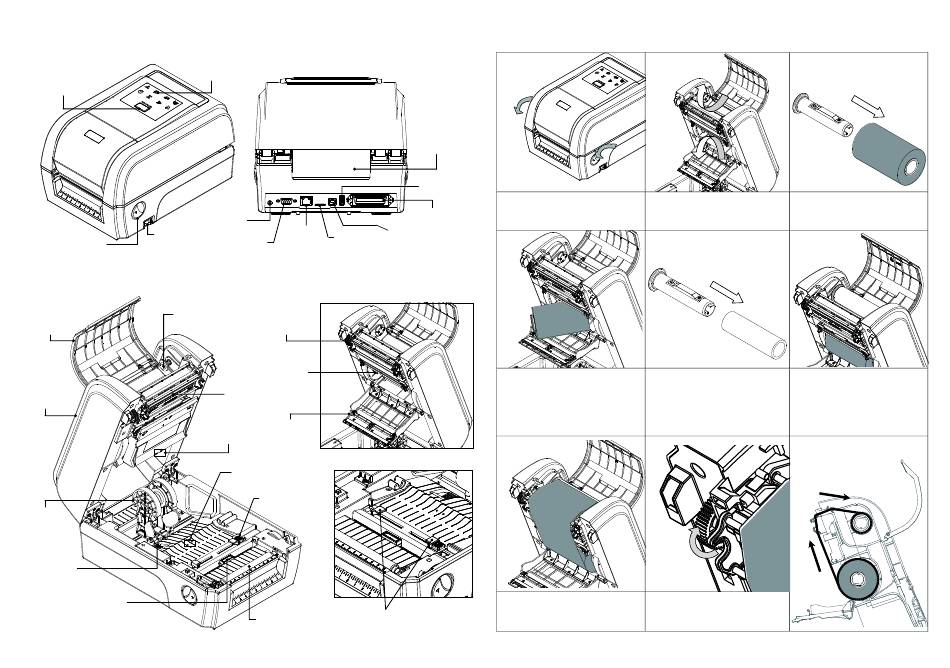

Ü berblick ü ber den Drucker
LED-Indikator
FEED/
PAUSE-Taste
Ein-/Ausschalter
Obere Abdeckung-
Freigabehebel
Hinweis: Die Abbildung der Schnittstelle dient ausschließ lich der Veranschaulichung. Informationen zur
Verfü gbarkeit der Schnittstellen entnehmen Sie bitte den Produktspezifikationen.
Aufwickelteller
Farbbandabdeckung
Obere
Abdeckung
Medienhalter
Medienhaltersperre
Schwarzkennzeichnung-
Sensor
Netzanschluss
Netzwerk
RS-232C-
microSD-
schnittstelle
Schnittstelle
Kartensteckplatz
Aufwickelzahnrad
Zuführungsteller
Druckkopf
Medienabdeckung
Lückensensor
(Empfänger)
Lückensensor
(Sender)
Einstellknopf für
Medienführung
Medienführungen
Ausgabewalze
Farbband einlegen
Endlospapierzuführung
USB-Host
(1) Ö ffnen Sie die obere Druckerabdeckung,
indem Sie die Hebel an beiden Seiten
Centronics-
nach vorne ziehen. Anschließ end heben
Schnittstelle Sie die Abdeckung bis zum Anschlag an.
USB-Schnittstelle
(4) Installieren Sie das Farbband zunächst
auf der rechten Seite der
Versorgungsspindel, richten Sie dann die
Einkerbungen an der linken Seite aus
und befestigen Sie sie an den Zähnen.
Hinweis: Der gelbe Teil der Spindel
befindet sich links.
(7) Befestigen Sie das Band mit einem
Stückchen Klebeband an der
Aufwickelwalze.
Seite 1 von 2
(2) Ö ffnen Sie Farbband- und (3) Installieren Sie das Farbbandspindel
Medienabdeckung. im Farbbandkern.
(5) Installieren Sie die Aufwickelspindel in (6) Installieren Sie die Aufwickelwalze
der Aufwickelwalze. zunächst auf der rechten Seite der
Halterung, richten Sie dann die
Einkerbungen an der linken Seite aus
und befestigen Sie sie an den
Zähnen.
Hinweis: Der gelbe Teil der Spindel
befindet sich links.
* Farbbandpfad
(8) Drehen Sie das Aufwickelzahnrad, bis
der Kunststoffvorlauf fest aufgewickelt
ist. Schließ en Sie Farbbandabdeckung
und obere Abdeckung.
